本文將介紹怎么樣在VScode環境下，將AliOS Tings提供的blink例程在Developerkit開發板上運行起來。

在鹽亭等地區，都構建了全面的區域性戰略布局，加強發展的系統性、市場前瞻性、產品創新能力，以專注、極致的服務理念，為客戶提供成都網站建設、成都網站設計 網站設計制作按需網站設計,公司網站建設,企業網站建設,成都品牌網站建設,全網營銷推廣,成都外貿網站建設公司,鹽亭網站建設費用合理。

DeveloperKit開發板

在例程中分別用到兩個led和一個按鈕，上圖中用紅色的框標識出來。例程正確運行后，會有一個LED按1s的周期閃爍，另外一個LED當按鍵被按下時，切換輸出電平。本文中，各個硬件的分配如下表：

外設名稱	對應gpio	實驗中的功能
LED1	PB6	每秒閃爍1次
LED2	PE3	當檢測到按鍵時切換輸出電平
按鈕M	PE11	通過中斷方式檢測按接下來我們進入代碼，并按照具體的硬件對應引腳修改源碼。

同VS CODE打開AliOS-Things 2.0源碼，如果您還沒有AliOS-Things的源碼，可以在VS code的控制臺中通過git工具進行拉取，拉取命令如下：

git clone https://github.com/alibaba/AliOS-Things.git

打開源碼后，我們?cè)谠创a的app/example/blink目錄下，打開blink.c，在源碼的頂部找到幾個宏定義如下：

#define GPIO_LED_IO     18#define GPIO_TRIGGER_IO 4#define GPIO_INPUT_IO   5

上述的幾個宏定義需要和我們和實際的硬件對應，對應關系如下表：

宏定義	對應硬件	實際IO口	OS中的引腳編號	實驗中的功能
GPIO_LED_IO	LED1	PB6	22	每秒閃爍1次
GPIO_TRIGGER_IO	LED2	PE3	67	當檢測到按鍵時切換輸出電平
GPIO_INPUT_IO	按鈕M	PE11	75	通過中斷方式檢測按鍵

由于AliOS-Things對硬件進行了抽象，所以對GPIO的操作需要先按照一定的規則將MCU的GPIO轉換為編號。轉換規則為MCU的GPIO bank號 X 16 + 具體gpio在bank中的位置,bank的編號從0開始。如PB6,其bank號為1在bank中的位置為6，則PB6應被轉換為 1 X 16 + 6 = 22；同理，PE3=4 x 16 + 3 = 67。因?yàn)槔滩皇菫镈eveloperkit開發板而寫，所以需要修改例程中的宏第一如下：

#define GPIO_LED_IO     67      // PE3#define GPIO_TRIGGER_IO 22      // PB6#define GPIO_INPUT_IO   75      // PE11

完成修改后，保存blink.c文件。

在VS CODE環境中，在左下角的alios-studio中，點擊編譯目標選擇按鈕

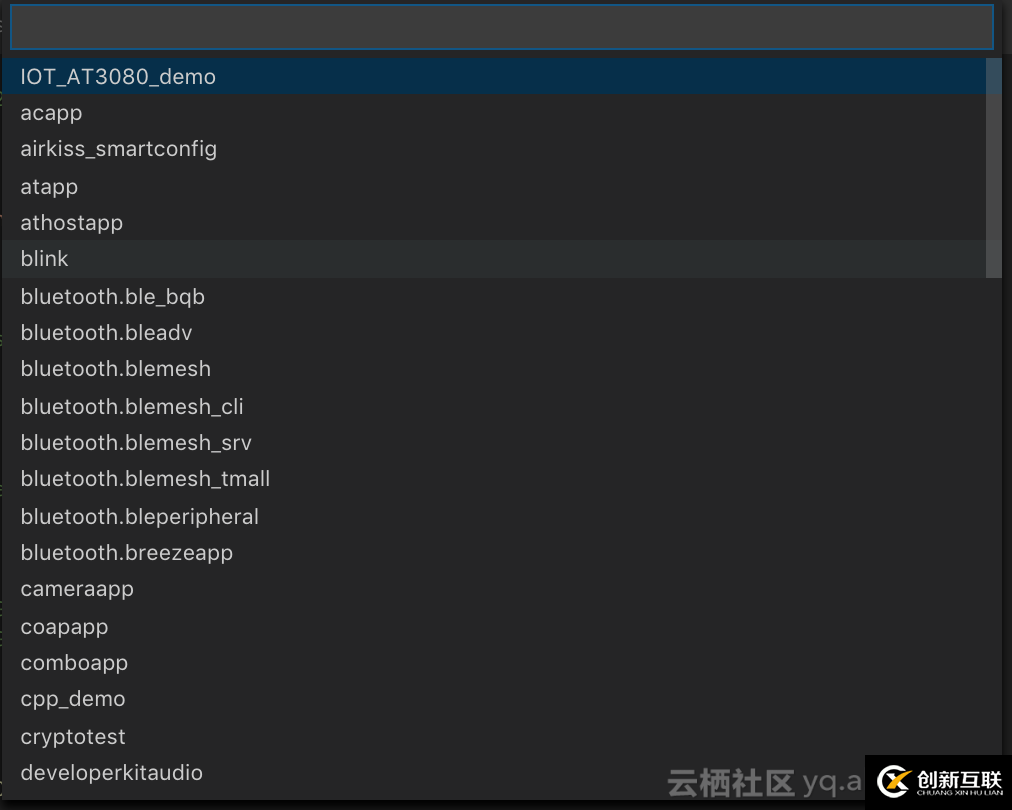

此時編輯器頂部的命令輸入框會彈出選擇要編譯的目標，此時選擇blink

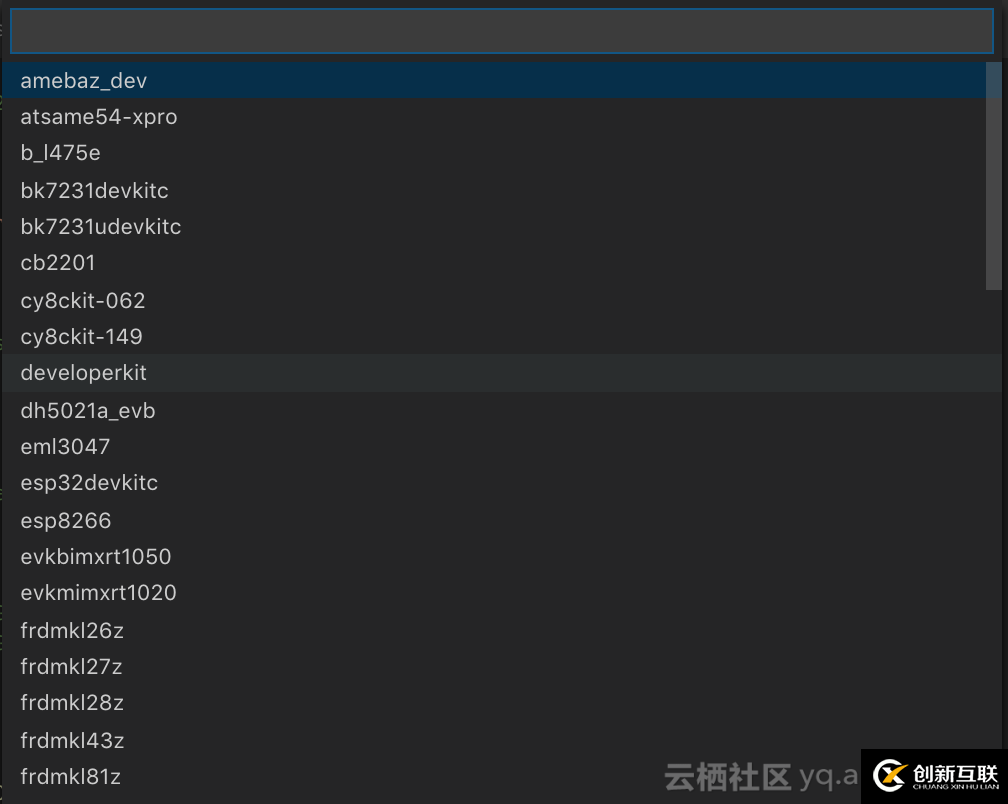

緊接著會繼續要求選擇開發板，此時選擇Developerkit開發板。

接下來通過alios-studio工具條的編譯按鈕啟動編譯。

等待編譯完成。

Making blink@developerkit.bin
Making blink@developerkit.hex
                        AOS MEMORY MAP|=================================================================|| MODULE                                   | ROM       | RAM      ||=================================================================|| newlib_stub                              | 296       | 0        || sal                                      | 6977      | 250      || kv                                       | 3055      | 104      || common                                   | 256       | 12       || libc_nano                                | 19649     | 602      || kernel_init                              | 653       | 36       || rhino                                    | 16225     | 7821     || developerkit                             | 5045      | 1403     || vfs                                      | 950       | 1141     || digest_algorithm                         | 92        | 0        || libgcc                                   | 3320      | 0        || stm32l4xx_cube                           | 26592     | 8506     || cli                                      | 6234      | 357      || yloop                                    | 2369      | 28       || device_sal_bk7231                        | 8542      | 265      || sensor                                   | 9451      | 303      || osal                                     | 1074      | 4        || log                                      | 412       | 20       || hal                                      | 164       | 12       || blink                                    | 325       | 24       || atparser                                 | 5882      | 297      || armv7m                                   | 1975      | 0        || *fill*                                   | 150       | 1599     ||=================================================================|| TOTAL (bytes)                            | 119688    | 22784    ||=================================================================|Build complete

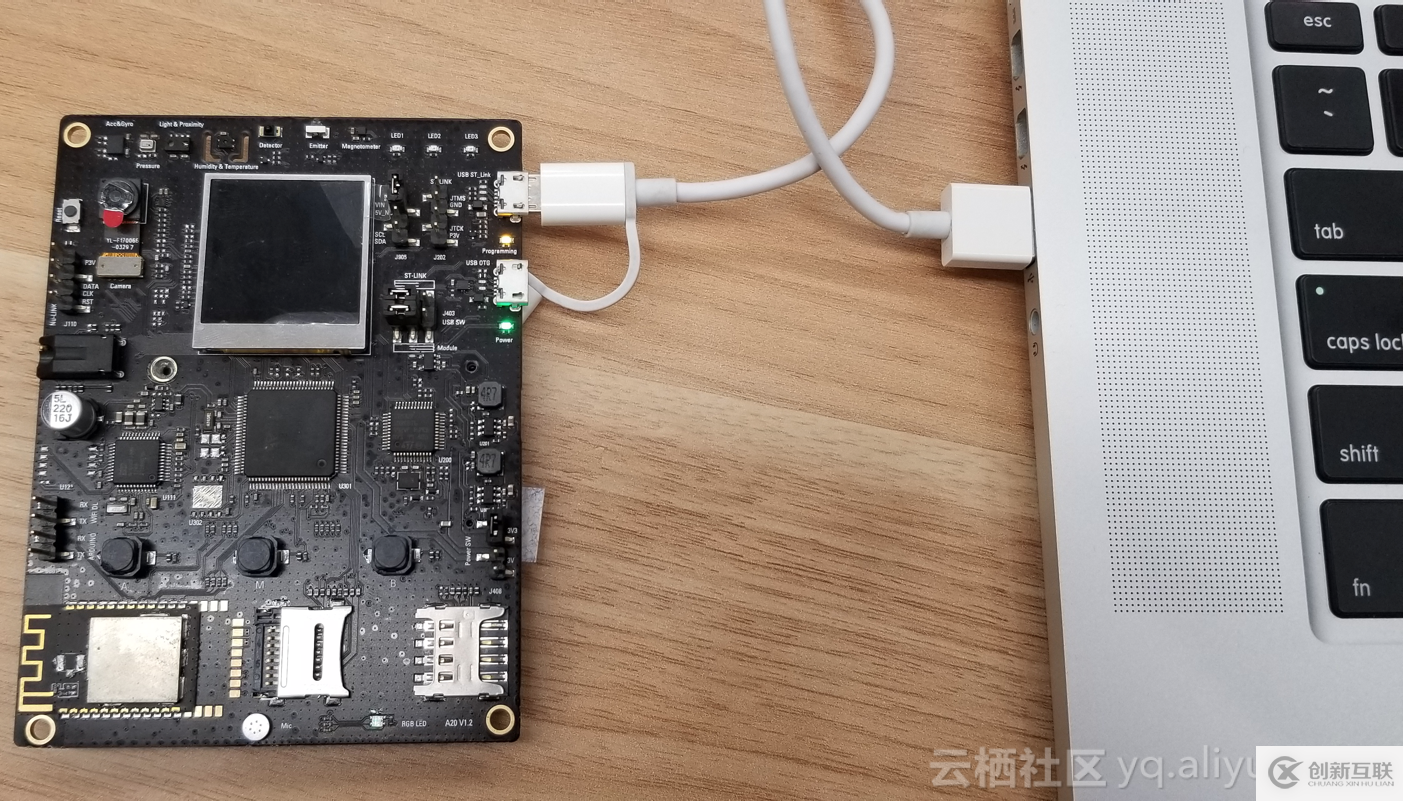

將Developerkit連接至PC,確保開發板的STlink驅動已被正確安裝。

通過alios-studio工具條中的下載按鈕，將編譯好的固件下載到開發板中。

燒寫完成后開發板會自動運行，此時可以看到LED開始按1s為間隔閃爍。按動板上的“M”按鈕，LED2會切換輸出。這里要指出，blink Demo主要為了演示GPIO的HAL層操作函數，并沒有做按鍵去抖動工作，所以點按按鈕時，可能會出現按一次LED2直接切換兩次。也請大家在實際的代碼設計中注意按鍵去抖能力的加入。到此，例程已成功完成運行。

作者： 巴人壹個
