• 筆記來源：本系列所有筆記均整理自 B站·王道考研·數據結構 視頻教程。
• 參考書籍：《2021年數據結構考研復習指導》，王道論壇所著，電子工業出版社出版，ISBN ：9787121379819。

目錄

1 圖的概念

圖G，由頂點集V和邊集E組成，記作G(V,E)

• 頂點集V 不能為空，一個圖至少得有一個頂點，圖不可以是空圖；圖中的頂點個數稱為圖的階。
• 邊集E可以為空

頂點就好比火車站，邊就好比火車站間的鐵路。

有向圖與無向圖

簡單圖與多重圖

圖的邏輯結構應用

頂點的度

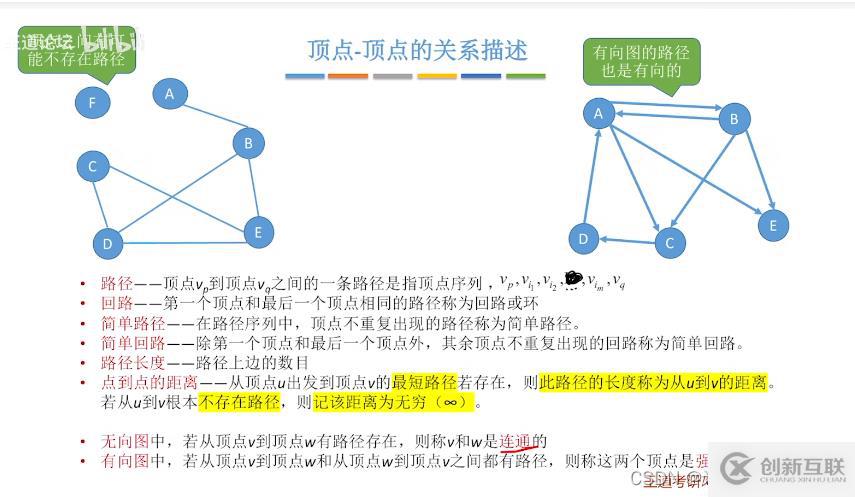

頂點與釘釘之間的關系

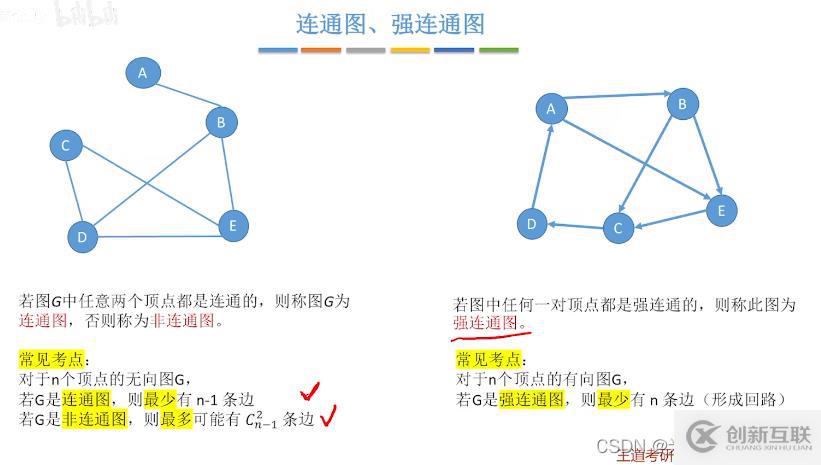

連通圖與強連通圖

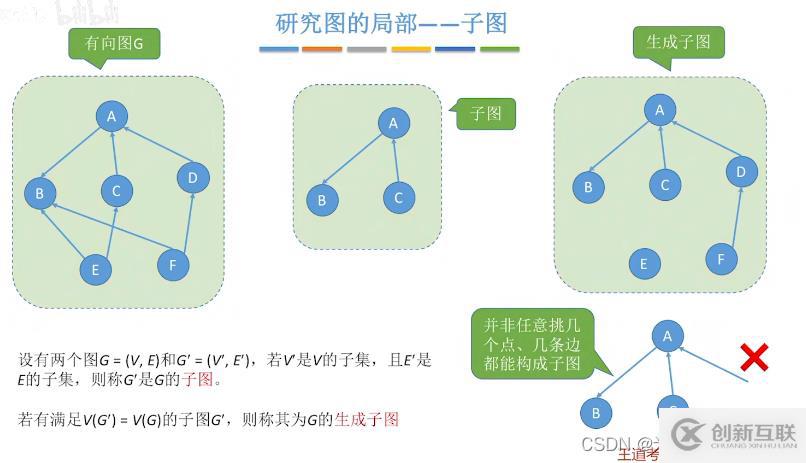

子圖

無向圖的連通分量

有向圖的強連通分量

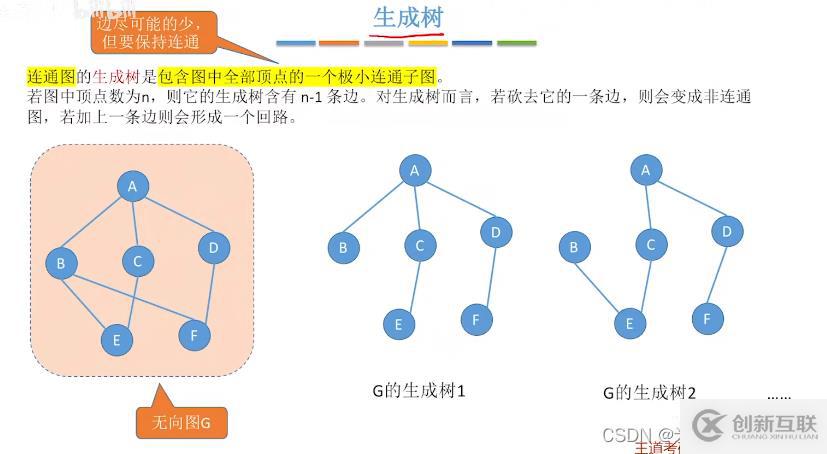

連通圖的生成樹

邊的權值與帶權圖

完全圖

頂點為 n 的無向完全圖，邊數為 n * (n-1) / 2
頂點為 n 的有向完全圖，邊數為 n * (n-1)

樹與有向樹

2 圖的存儲結構 2.1 領接矩陣

領接矩陣：使用一個一維數組存儲頂點信息，使用一個二維數組存儲邊的信息（頂點間的鄰接關系），這個二維數組稱為鄰接矩陣。

#define MAX_V_NUM 100
typedef char V; // 頂點的數據類型
typedef int E; // 邊上權值的數據類型
// 鄰接矩陣結構
struct MGraph{V vertex[MAX_V_NUM]; // 頂點
	E edge[MAX_V_NUM][MAX_V_NUM]; // 鄰接矩陣，邊表
	int v_num; // 圖的當前定點數
	int arc_num; // 圖的當前邊數/弧數
};

當鄰接矩陣中的元素只表示對應的邊是否存在時，可以將其定義為0表示邊不存在，1表示邊存在。

無向圖的鄰接矩陣是一個對稱矩陣，對于規模較大的對稱矩陣可以采用壓縮存儲。

頂點數為n的圖，鄰接矩陣表示法的空間復雜度為O(n^2)

2.2 鄰接表

鄰接表：對每個頂點建立一個單鏈表，單鏈表中存儲依附于這個頂點的邊，結合順序存儲和鏈式存儲。

#define MAX_V_NUM 100

typedef char V; // 頂點數據類型

// 邊表結點
struct ArcNode{int adjvex; // 這條弧所指向的頂點位置
	ArcNode* next; // 指向下一條弧的指針
};

// 頂點表結點
struct VNode {V data; // 頂點信息
	ArcNode* first; // 指向依附于該頂點的第一條弧的指針
};
// 鄰接表
typedef VNode AdjList[MAX_V_NUM] ;

struct ALGraph{AdjList vertices; // 鄰接表
	int vexnum; // 頂點數
	int arcnum; // 弧數
};

鄰接表中：

• 對于無向圖，所需的存儲空間為|V| + 2*|E|,|V|為頂點數，|E|為邊數，因為一條邊的信息會存儲兩次
• 對于有向圖，所需的存儲空間為|V| + |E|,|V|為頂點數，|E|為邊數
• 圖的鄰接表的表示方式并不唯一

2.3 十字鏈表（有向圖）

2.4 鄰接多重表（無向圖）

3 圖的基本操作

圖的基本操作獨立于圖的存儲結構，不同的存儲結構，同一操作算法的不同實現會有不同的性能。下面針對鄰接矩陣和鄰接表兩種存儲結構進行分析：

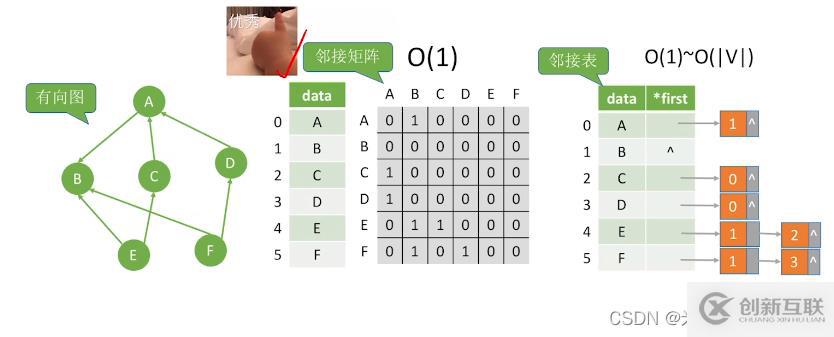

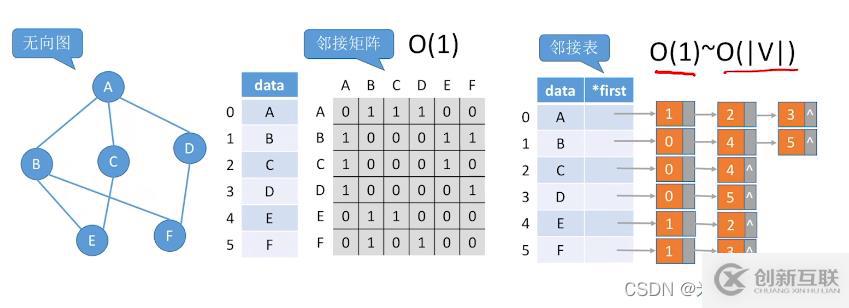

判斷圖中是否存在邊(x,y)或者弧

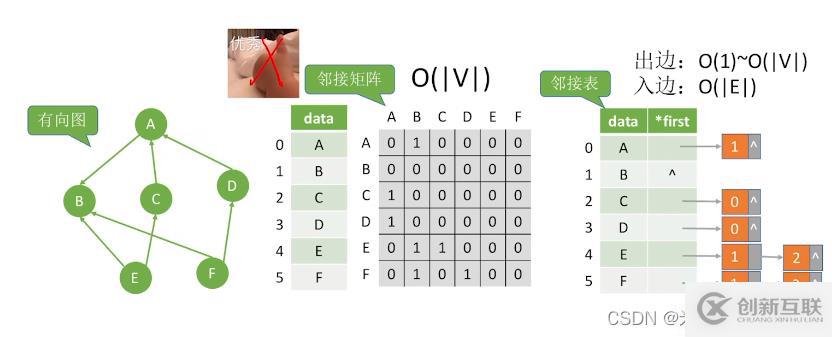

求圖中與頂點x鄰接的邊

4 圖的遍歷

圖的遍歷是指，從圖的某一個頂點出發，按某種搜索方式，沿著圖中的邊對其他頂點訪問一次（僅僅訪問一次）。為避免同一頂點被訪問多次，在遍歷的過程中，需記下每個已經訪問過的頂點，可以使用一個數組來存儲這些已經訪問過的頂點。

圖的遍歷算法主要有兩種：廣度優先和深度優先。

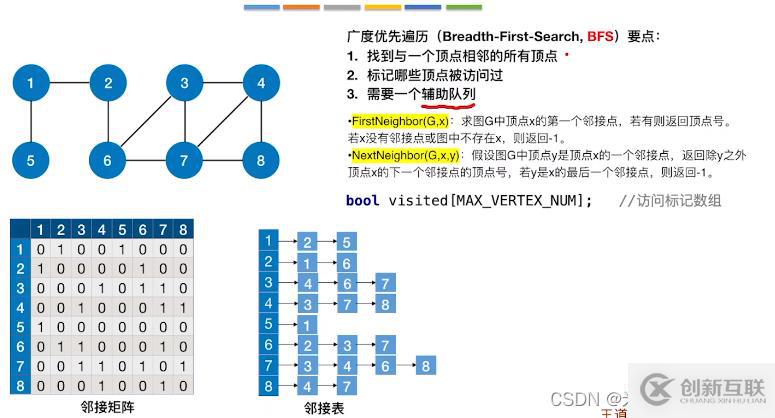

4.1 廣度優先遍歷 算法思想

廣度優先搜索（Breadth-First-Search，BFS）。類似于二叉樹的層序遍歷。

算法思想：找到與一個頂點相鄰的所有頂點，標記哪些頂點被訪問過，借助一個輔助數組，為了實現逐層訪問，還需要借助一個輔助隊列，用來存儲正在訪問的頂點的下一層頂點。

算法實現

算法性能分析

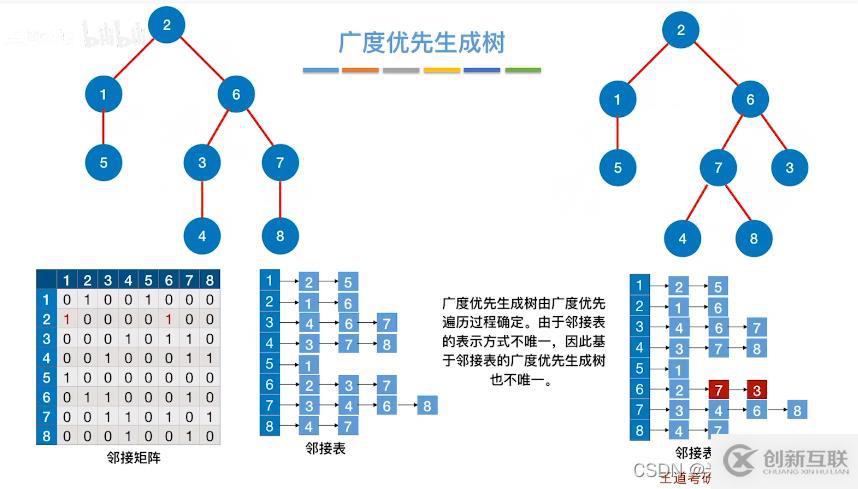

廣度優先生成樹

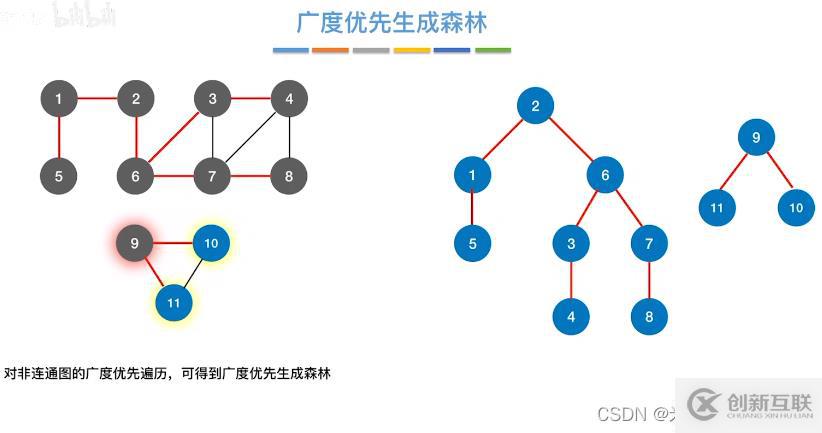

廣度優先生成森林

4.2 深度優先遍歷 算法思想

深度優先（Depth-First-Search，DFS），類似于樹的先序遍歷。

基本思想：從一個頂點v1開始，訪問與其鄰接且未被訪問的任意頂點w1，再訪問與w1鄰接且未被訪問的任意頂點，重復直到不能繼續向下訪問時，依次退回到最近被訪問的頂點，若其還有未被訪問過的頂點，以同樣的搜索方式繼續，直到所有的頂點都被訪問過為止。

算法實現

算法性能分析

5 圖的應用 5.1 最小生成樹 5.2 最短路徑問題 BFS算法 Dijkstra算法 Floyd算法 5.3 有向無環圖描述表達式 5.4 拓撲排序 5.5 關鍵路徑
