一、OSPF 概述

10年的武穴網站建設經驗，針對設計、前端、開發、售后、文案、推廣等六對一服務，響應快，48小時及時工作處理。全網營銷推廣的優勢是能夠根據用戶設備顯示端的尺寸不同，自動調整武穴建站的顯示方式，使網站能夠適用不同顯示終端，在瀏覽器中調整網站的寬度，無論在任何一種瀏覽器上瀏覽網站，都能展現優雅布局與設計，從而大程度地提升瀏覽體驗。創新互聯從事“武穴網站設計”,“武穴網站推廣”以來，每個客戶項目都認真落實執行。

1、IGP (Interior Gateway Protocol)，AS內部網關路由協議。
2、鏈路狀態動態路由協議。
3、IP 協議號89。
4、分area。area由一些network range組成。area 0 為骨干區域。同一area內的router 鏈路狀態數據庫需要保持同步。
5、使用hello,Database Description,Link State Request,Link State Update,Link State Acknowledgment 這5中packet來發現和建立鄰接關系，并交換LSA(Link State Advertisement),同步鏈路狀態數據庫。
6、使用5中LSA來描述area 內的拓?fù)浣Y(jié)構，以及AS內其他area的路由，及AS內從外部AS學到的路由：1).Router links advertisements; 2).Network links advertisements; 3).Summary link advertisements; 4).ASBR-Summary link advertisements; 5).AS external link advertisements.
7、使用鏈路狀態數據庫存儲LSA，并使用SPF(Shortest Path First)算法。以自己為根，計算出到目的網絡的無環的最短路徑樹。

二、OSPF Packet

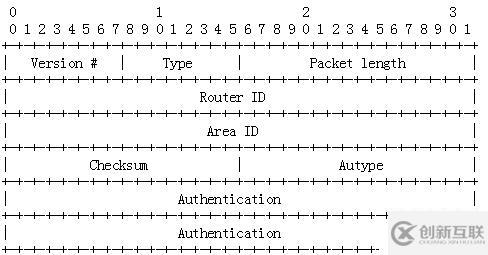

2.1 OSPF 報文公共header

2.1.1 作用

封裝OSPF packet,表明packet的類型，來源，來源區域。也可以進行認證。

2.1.2 字段說明

Type:表明header下面跟的packet的類型（1-Hello;2-Database Description;3-Link State Request;4-Link State Update;5-Link State Acknowledgment）
Router ID：路由器在區域內的唯一標識，可用路由器上的interface IP.
Area ID: 發送該OSPF Packet的router interface 所屬的area.

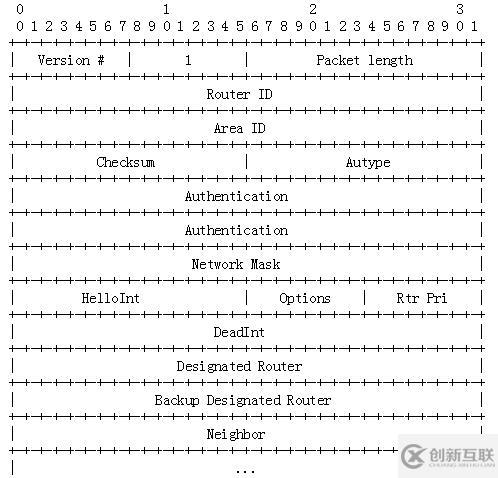

2.2 OSPF Hello Packet

作用：發現鄰居，選舉DR/BDR（multi-access network），建立雙向通信關系。
字段說明：
Network Mask:發送接口的網絡掩碼。
HelloInt:Hello包周期發送時間間隔。
Options:可選能力字段，比如E位用來表示區域是否接收AS External link advertisement.
Rtr Pri: Router Priority在選舉DR/BDR的時候使用。
DeadInt：收到鄰居回復前的最大等待時間，超過改時間認為鄰居Dead。
Designated Router:本router認為的該multi-access network里面的指定路由器
Backup Designated Router:本router認為的該multi-access network 里面的備用指定路由器。
Neighbor: 最近收到的hello packet 的 Router ID（發送路由器），如果在收到的hello packet里面看到自己的router ID 則和hello packet的發送路由器進入雙向通信（2-way）狀態。

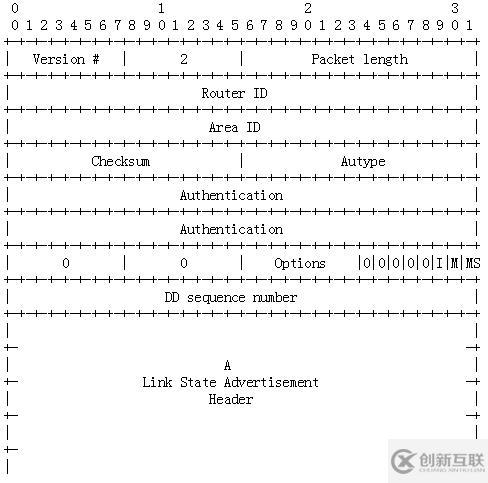

2.3 OSPF Database Description Packet

作用：互相交換鏈路狀態數據庫里面的LSA信息。比較然后發現自己沒有的或者比自己存儲的LSA更新的。
字段說明：
Option:作用同Hello里面的。
I/M/MS:I（Init bit,設置為1表示發送的第一個DBD，M（More bit，表示后面還有DBD），MS(Master/Slave,置1表示Master，只有1個master，其他的為slave，在DBD交換過程中，Master先發包含LSA頭部信息的DBD包，使用一個DD sequence number，slave 回復DBD包，使用相同的DD sequence number在傳遞LSA的同時對Master發送的DBD進行確認，以此實現可靠的信息交換)
Link State Advertisement Header: LSA數據包的header，header中包含足夠的信息以唯一的確認一個SLA的實例。LSA Header下面會介紹

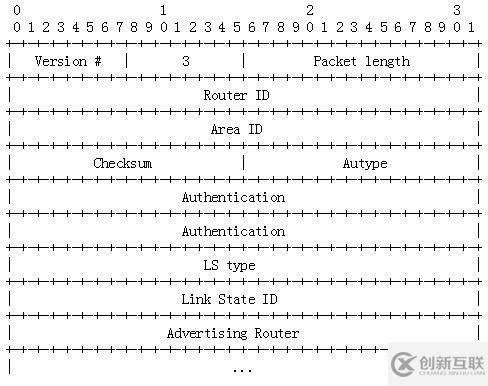

2.4 OSPF Link State Request

作用：向鄰居請求其數據庫中自己沒有的或者比自己更新的LSA。
字段說明：
LS type：LS 類型如之前介紹的5中LSA。
Link State ID：相應的LS type的LSA header里面包含的Link State ID字段內容。其具體的值在之后介紹LSA Header時介紹。
Advertisiong Router:通告該被請求LSA的Router。
以上三個字段可以唯一的確認要請求的LSA。

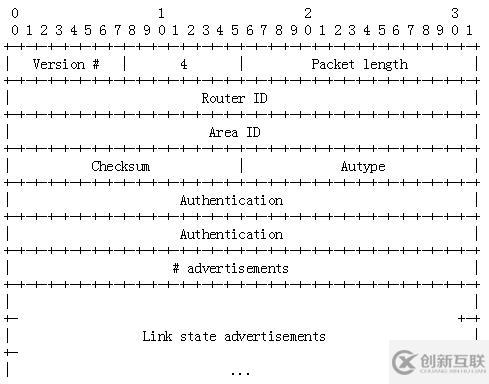

2.5 OSPF Link State Update

作用：向鄰居發送其請求的LSA(單播)，在網絡上泛洪L(zhǎng)SA（多播，當網絡有變動時，發送新的LSA），發送的Upadate packet需要neighbor使用 Ackownledged packet進行確認。如果未收到neighbor的確認，對改neighbor進行單播重傳，以確保他們的數據庫信息同步。
字段說明：
#advertisements:包含的LSA的數量。
link state advertisements:完整的LSA數據包。

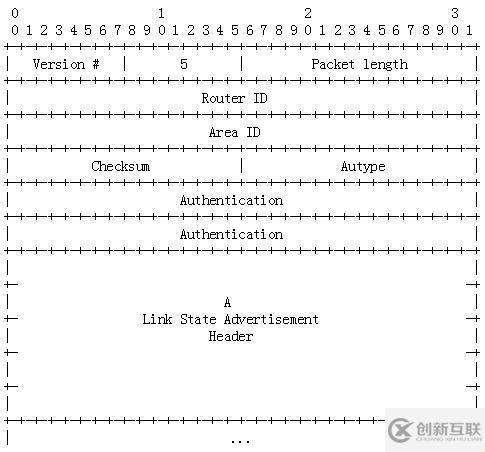

2.6 OSPF Link State Acknowledgment

作用：對收到的Update packet進行確認。字段說明：
#A Link State Advertisement Header:收到的Update packet里面包含的LSA的header，發送回去表示具體的LSA已經收到。

三、 OSPF LSA 封裝

上面介紹的5中OSPF packet 是用來建立并維持鄰居關系并交換和保持鏈路狀態數據庫同步的。其交換和存儲的正是下面要介紹的5中LSA。
1、Router links
2、Network links
3、Summary link(IP network)
4、Summary link(ASBR)
5、AS external link
下面通過介紹不同LSA的包的內容，來介紹一下OSPF是如何通過LSA來描述area 的拓?fù)洌癮rea內包含的網段。并通過LSA來學習area 外部，AS外部的路由。

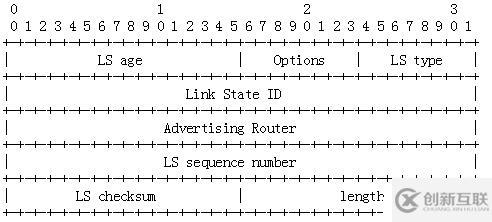

3.1 OSPF LSA Common Header

作用：通過LS type,Link State ID,Advertising Router, 來唯一的確認一個LSA，通過LS age，LS sequence number 用來唯一確認該LSA最新的實例。
字段說明：
LS age：LSA被生成以后到現在的時間。
Options:可選的能力支持，同Hello。
LS type:頭部下面跟隨的LSA的類型（1-Router links;2-Network links;3-Summary links(IP network);4-Summary link(ASBR);5-AS external link）
Link State ID:表示該LSA描述的網絡環境（internet environment）,根據不同的LS type，有不同的值，Router links 其值為router's OSPF Router ID; Network links其值為 IP interface address
of the Designated Router;Summary link（3）其值為IP network number;Summary link(4)其值為ASBR's Router ID;AS external link其值為IP network number.
Advertising Router:生成改LSA的router's router ID。
LS sequence number:LSA 序列號用來檢測舊的或者重瞳的LSA。
LS checksum:整個LSA的一個校驗值。
length:LSA的長度，包括頭部。

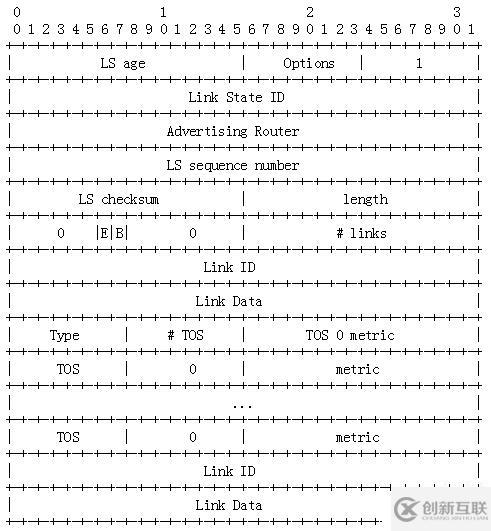

3.2 Router link advertisement

作用：描述router上屬于相應area的interface(or link)的state 和 cost。該Router的所有的屬于一個area的link必須被包含在一個Router links advertisement里面。area里面的每個router生成。其link State ID為生成該LSA的路由器的Router ID.
字段說明：
E/B: E表明router是否是ASBR，B表明router是否是ABR
#links:改LSA中包含的LINK的數量。
Type:link的類型 1-Point-to-piont;2-transit network;3-stub network;4-Virtual link.
Link ID:定義該link連接的對象，針對不同的link type其值不同，P-2-P其值為Neighboring router's ID;Transit-network其值為IP address of Designated Router;Stub-network其值為IP network/sunet number;Virtrual Link 其值為Neighboring router's ID.
Link Data:其值也根據鏈路類型來確定：Stub-network其值為network mask;其他類型該值為router 關聯接口的IP 地址。
TOS 0 metric: TOS（Type of Service在IP里面定義的服務類型）0 的metric 值。也就是cost。

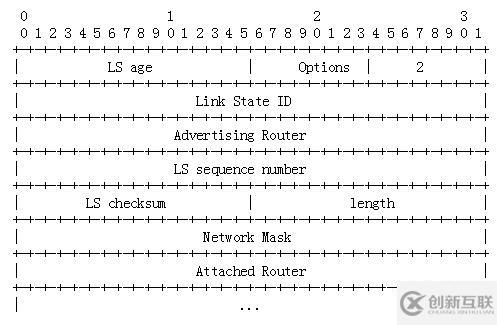

3.3 Network link advertisement

作用：由transit-network（multi-access network）的Designated Router生成，描述所有連接到該multi-access network的router。其Link State ID 為DR's interface ip.
字段說明：
Network Mast:transit-network 的網絡掩碼。
Attached Router:附加（連接）在該multi-access network的路由器的router-id ，包括Designated Router 其自己的router ID.

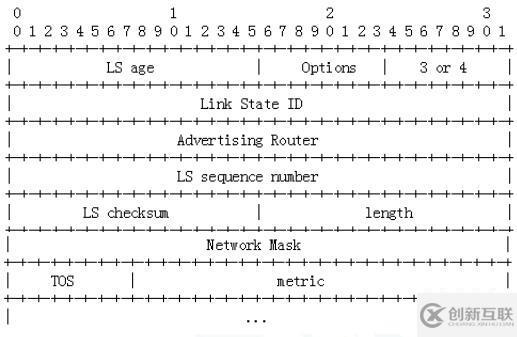

3.4 Summary link advertisement

作用：由ABR（Area Border Router）生成,一個Summary links advertisement 只能包含一條屬于本AS但是是area外的destination route。其lsa header里的Link State ID就是其要通告的destination route（IP network number）
字段說明：
Network Mast:Link State ID 里面IP network number 的網絡掩碼。IP network number+ Network Mask 形成該LSA傳遞的路由的具體的目標網絡。
TOS/metric:該路由針對于不同的TOS的metric值。
TYPE-4
作用：由ABR生成告訴區域內的路由器通告AS external link advertisements 的ASBR（Autonomous System Boundary Router）的位置。其LSA header 里面Link State ID的值為 ASBR的 Router ID.
字段說明：
Network Mask: 在該類型的SLA里，該字段沒有意義，必須置0.

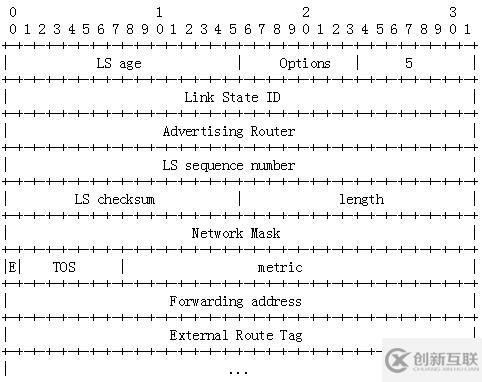

3.5 AS External Link advertisement

作用：由ASBR生成,一個AS external links advertisement 只能包含一條本AS外部的destination route。其lsa header里的Link State ID就是其要通告的destination route（IP network number）
字段說明：
Network Mast:Link State ID 里面IP network number 的網絡掩碼。IP network number+ Network Mask 形成該LSA傳遞的路由的具體的目標網絡。
E：externel metric 類型。置1表示Type2 external metric（只使用外部初始的cost，改路由在AS內部傳遞其metric不隨著內部路徑成本的增加而增加）。置0表示Type 1 external metric(意思是路由的metric隨著內部路徑成本的增加而增加)
TOS/metric:該路由針對于不同的TOS的metric值。
Forwarding address：第三方轉發地址。數據包應該被發送到該地址進行下一步的轉發，而不是發送到ASBR上。如果改地址為0.0.0.0，則數據包路由到ASBR上，之后再進行下一步的轉發。

四、OSPF 工作原理

OSPF是如何通過5中LSA來構建area 拓?fù)浜蛯W(xué)習路由的：
其實網絡就是由點（路由器以及附著在路由上的stub network）和線（link/network）組成。
OSPF Router通過Router LSA學習到一下信息：1）、標識出來一個路由器（Router ID）；2）router 上的stub network比如interface vlan,loopback interface；3）、和point-to-point link 網段連接的Router的 Router ID.
OSPF Router通過Network LSA學習到multi-access network 里面附著的Router。
在同一個區域內的所有OSPF Router的LSDB同步以后，Router 就可以計算出一張完成的區域內路由器連接拓?fù)鋱D了。到該area內的目的網絡的路由，OSPF Router 以自己為根根據不同鏈路的cost 最后計算出一條到該目的地網絡的最短路徑。
area 外部但是屬于AS內部的目的網絡路由，區域內的路由器通過ABR通告的summary LSA 來學習到（ABR就是一個AREA 的出口）
AS外部的路由，AS內部的路由器通過ASBR通告的 AS external LSA 來學習到。ASBR就是一個AS的出口。
