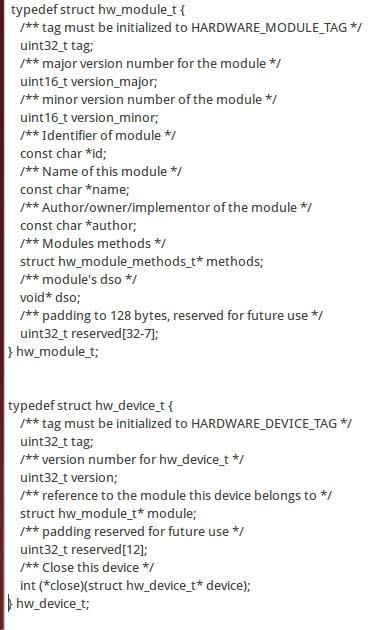

兩個與hal有關的結構體 hw_module_t ,hw_device_t

十余年的麟游網站建設經驗，針對設計、前端、開發、售后、文案、推廣等六對一服務，響應快，48小時及時工作處理。全網營銷推廣的優勢是能夠根據用戶設備顯示端的尺寸不同，自動調整麟游建站的顯示方式，使網站能夠適用不同顯示終端，在瀏覽器中調整網站的寬度，無論在任何一種瀏覽器上瀏覽網站，都能展現優雅布局與設計，從而大程度地提升瀏覽體驗。成都創新互聯從事“麟游網站設計”,“麟游網站推廣”以來，每個客戶項目都認真落實執行。

一、jni和hal之間的關系

    Tip：幾種app,jni,hal,framework之間的關系框架

    這篇文章用的框架是第二種框架的編寫，他們的關系如下；

    可以看出jni主要通過pModule和pdevice來獲取hal中的變量來操作hal層

二、jni操作hal

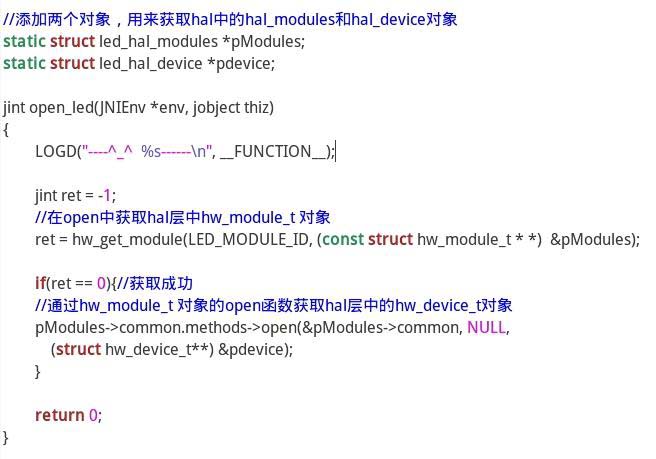

    獲取hal層:1、jni獲取hal層的module和device對象

    操作hal層:2、jni操作hal層

jni操作hal完整代碼參考[android底層]jni中獲取自定義的類函數編寫    來對比

三、hal的編寫

編寫hal注意點(注釋部分)

1、HAL的.h文件的編寫，自己的硬件自定義的modules和device的編寫;以led為例子

2、HAL的.c文件的編寫的步驟

編寫hal的兩個核心

    一個結構體hw_module_t的結構體



    一個hw_module_methods_t中的open函數；

hal編寫步驟

第一步:hal一切從HMI開始

第二步:

第三步： 實現jni獲取設備(hw_device_t)操作的函數

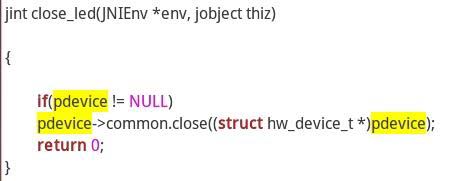

四、實現jni調用的釋放設備(hw_device_t)的函數,與第三步意圖相反

完整代碼

hal_led.h

#ifndef __HAL_LED_H__
#define __HAL_LED_H__
#include <hardware/hardware.h>

#define LED_MODULE_ID "myled_hal" //目標文件名稱: libhal_jni_test.so
struct led_hal_modules{
    struct hw_module_t common;//必須這個名稱(約定)
};
struct led_hal_device{
    struct hw_device_t common;//必須這個名稱(約定)
    //下面是設備相關自定義函數
    int (*open)();
    int (*ledoff)();
    int (*ledon)();
};

#endif

hal_led.c

#define LOG_TAG "myled_hal"

#include <stdlib.h>
#include "hal_led.h"
#include <hardware/hardware.h>
#include <cutils/log.h>

/* 4、實現hw_device_t中的close函數來關閉設備，
與hw_module_methods_t中的open相反;
    ps:函數原型int (*close)(struct hw_device_t* device);*/
int  mydev_close(struct hw_device_t* device){
    struct led_hal_device* tmp;
    if(device != NULL){
    tmp = (struct led_hal_device*)device;
    free(tmp);
    }
    return 0;
}

// 5、實現led_hal_device的自定義函數
int mydev_open(){
    //open(/dev/leds1, flags);
    return 0;
}
int ledoff(){
    //val = 1;
    //write(fd, &val, 4);
    return 0;
}
int ledon(){
    //val =0;
    //write(fd, &val, 4);
    return 0;
}


    // 3、通過open來分配并返回hw_device_t 給jni調用操作
int myled_hal_open(const struct hw_module_t* module, const char* id,
struct hw_device_t** device){
    // 3.1、分配一個hw_device_t空間
    struct led_hal_device *mydev = (struct led_hal_device *)malloc(sizeof(struct led_hal_device *));

    if(mydev == NULL){
    LOGE("malloc error");
    exit(1);
    }

    mydev->common.tag = HARDWARE_DEVICE_TAG;
    mydev->common.module = module;
    mydev->common.version = 1;

    //參照第4 步,hw_device_t中的close函數來關閉設備
    mydev->common.close = mydev_close;

    //led_hal_device自定義函數
    mydev->open = mydev_open;
    mydev->ledoff = ledoff;
    mydev->ledon = ledon;

    // 3.2、向jni傳遞device對象給jni調用操作
    // 6、記得第三步的3.2步驟中 在open函數中向jni返回hw_device_t
    *device = ( struct hw_device_t*)mydev;

    return 0;
    }


/*    2、本結構體主要作用使得jni通過open(.., ..,
    struct hw_device_t** device)的device來獲取hw_device_t 設備*/
static struct hw_module_methods_t myled_module_methods= {
    open:myled_hal_open//參照第3 步
};

    // 1、結構體名稱必須是這樣HMI
struct led_hal_modules HMI = {
        common:{
            tag: HARDWARE_MODULE_TAG,//tag必須這個
            version_major: 1,//主設備版本
            version_minor: 0,//次設備的版本
            id: LED_MODULE_ID,//.so動態庫的名稱(char *型)
            name: "Graphics Memory Allocator Module",
            author: "The Android Open Source Project",
            methods: &myled_module_methods,//hw_module_methods_t,參見第2 步
        },

};

Android.mk

LOCAL_PATH:= $(call my-dir)
include $(CLEAR_VARS)

LOCAL_MODULE_PATH := $(TARGET_OUT_SHARED_LIBRARIES)/hw
LOCAL_MODULE_TAGS := optional
LOCAL_MODULE:= myled_hal.default
LOCAL_SRC_FILES:= \
    hal_led.c
LOCAL_SHARED_LIBRARIES := \
    libutils
include $(BUILD_SHARED_LIBRARY)
