1. i.MX8M開發板概述
NXP 公司的 i.MX8M 系列的應用處理器基于 Arm? Cortex?-A53 和 Cortex-M4 內核， 具有業界領先的音頻、語音和視頻處理功能，適用于從消費家庭音頻到工業樓宇自動化及移 動計算機等廣泛應用。

寶雞網站建設公司創新互聯,寶雞網站設計制作，有大型網站制作公司豐富經驗。已為寶雞成百上千提供企業網站建設服務。企業網站搭建\成都外貿網站制作要多少錢，請找那個售后服務好的寶雞做網站的公司定做！

作為 NXP 官方合作的設計公司，米爾電子推出了基 于 NXP 公司 i.MX8M 系列芯片的開發平臺 MYD-JX8MX 系列開發板，以滿足這一類高性能 產品的板卡要求。該開發板采用核心板加底板的形式， 提供了 HDMI,LVDS(或 MIPI)、雙攝像頭輸入（CSI）、4G 模塊擴展（帶 SIM 卡卡座）、 WIFI 藍牙模塊、多路 USB、多串口等外設接口。與此同時，米爾提供了 Linux 的完整軟件 包及配套說明文檔。以下分享i.MX8M系列開發板詳細資料：

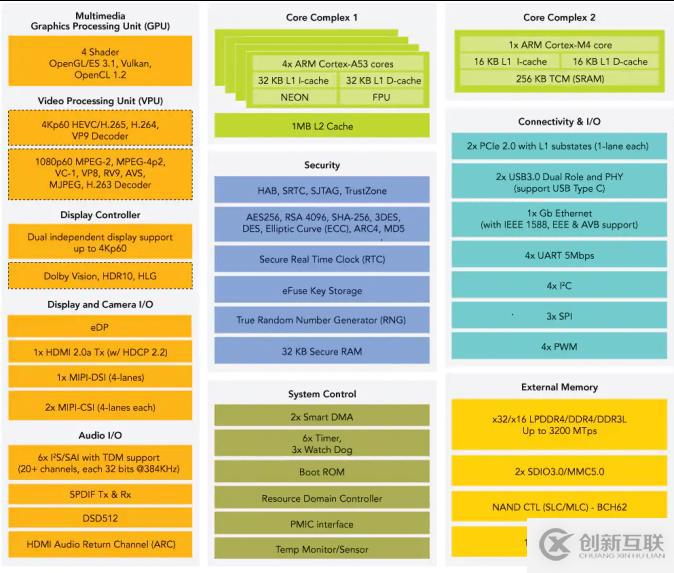

i.MX8M 處理器具有如下特點： ?

• 多核處理: Quad Arm Cortex-A53; Cortex-M4F
• GPU: OpenGL/ES 3.1, OpenGL 3.0, Vulkan, OpenCL 1.2
• 雙獨立顯示接口：MIPI-DSI (4 通道)；HDMI 2.0a
• 視頻播放：4Kp60 高動態范圍(h.265, VP9)、4Kp30 (h.264)、1080p60 (MPEG2、 MPEG4p2、VC1、VP8、RV9、AVS/AVS+、h.263 和 DiVX)和 MJPEG - 8x8 ?
• 音頻：6x I2S/SAI (20+通道，每個通道 32 位@384 KHz)；SPDIF Tx/Rx； DSD512 ?
• 雙攝像頭接口：MIPI-CSI (每個 4 通道) ?
• 外部存儲器接口：LPDDR4, DDR4, DDR3L; 帶 XIP 的 Quad SPI ?
• 帶 PHY 的雙 USB 3.0 C 型 ? 提供 L1 子狀態的雙 PCIe，具有從低功耗模式的快速喚醒功能 ?
• 具有支持 AVB 和 EEE 的千兆以太網控制器 ?
• 操作系統：Linux OS, Android, FreeRTOS ?
• 溫度：消費電子 (0°C 至 95°C Tj)；工業控制(-40°C 至 105°C Tj) ?
• 封裝：FCBGA，0.65 mm 間距


2.1 i.MX8M開發板介紹

MYD-JX8MX 基于高性能的 NXP 的 i.MX8M 系列處理器設計。包含以太網，USB3.0， WIFI,等豐富的外設資源。MYD-JX8MX 由兩塊 PCB 組成分別為：

MYC-JX8MX：標準核心板，包括處理器，DDR,eMMC 和以太網 PHY 。 ? MYB-JX8MX：擴展功能板，包括以太網，HDMI,攝像頭接口、USB3.0 接口、音 頻接口、SD 卡、4G 模塊、WIFI、藍牙等功能。

2.2i.MX8M系統框圖

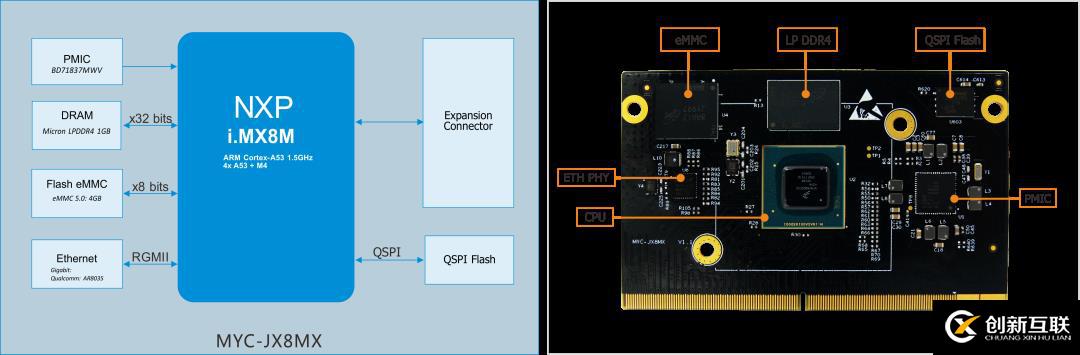

核心板系統框圖及功能標識圖

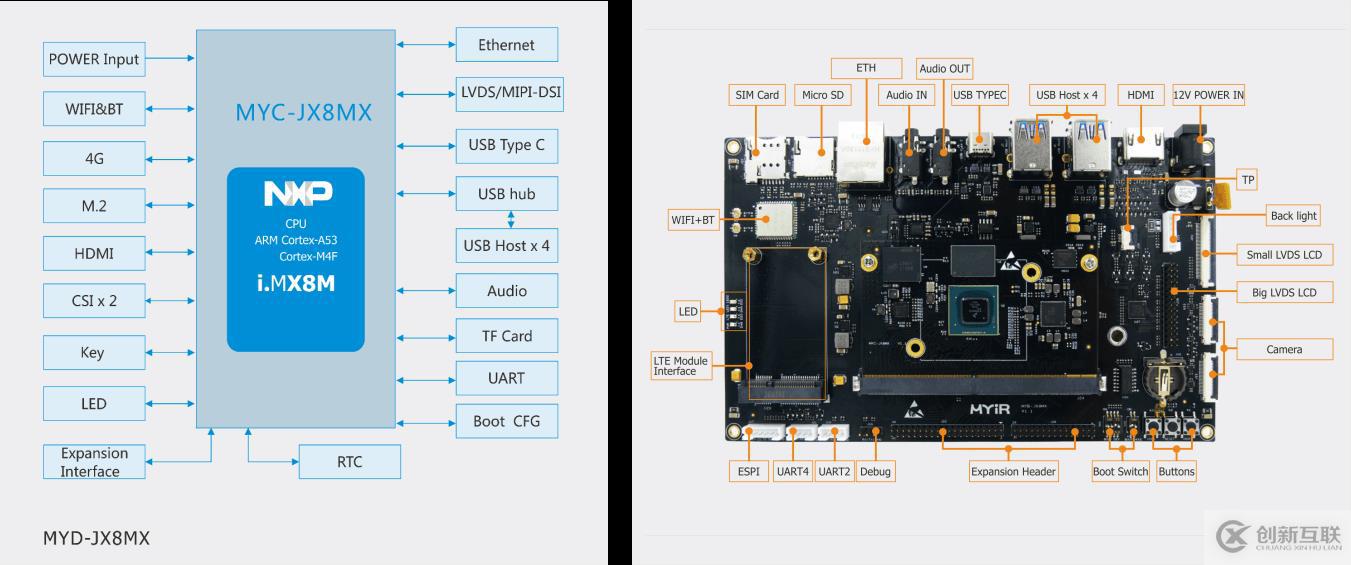

開發板系統框圖及功能標識圖

2.3 i.MX8M開發板功能清單
2.3.1核心板功能清單
MYC-JX8MX 核心板采用金手指接口形式，集成了主芯片、電源管理芯片、EMMC、 LPDDR4、千兆網 PHY 等資源。板卡采用 10 層 PCB 設計，確保了系統穩定性和性能。

I.MX8M系列核心板功能清單

序列	功能	參數
1	CPU	? i.MX8M 處理器，4 核，1.3GHz，MIMX8MQ6CVAHZAB ? 后期可選配其他芯片
2	DDR	?1GB LPDDR4,2GB LPDDR4,3GB LPDDR 選配
3	eMMC	?4GB,8GB,16GB,32GB EMMC 選配
4	QSPI Flash	? 256Mb 容量， W25Q256JVEIQ
5	電源管理	? 5V 輸入，采用羅姆 PMIC,BD71837MWV
6	以太網 PHY	?10/100/1000M，AR8035
7	擴展座	?使用 314pin，金手指連接器

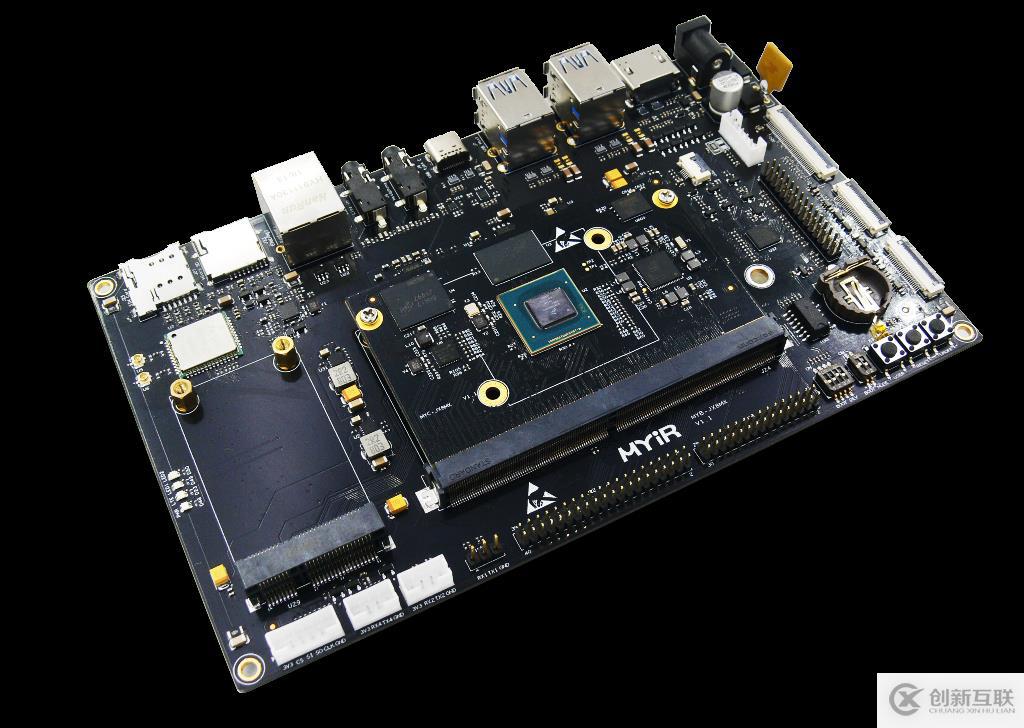

2.3.2底板產品圖片及功能清單
