靜態路由原理和配置實驗案例
路由器工作在OSI參考模型的網絡層，它的重要作用是為數據包選擇最佳路徑，最終送達目的地。

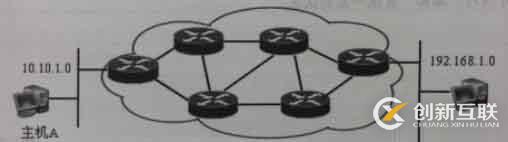

以下圖為例來說明以下路由的技術是怎么樣的：

在只有一個網段的網絡中，數據包可以很容易的從源主機到達目標主機。但是如果一臺計算機要和非本網段的計算機通信，數據包就要經過很多路由器。如上圖所示，主機A和主機B所在的網段被許多路由器隔開，這時如果兩臺 主機需要通信的話就要通過中間這些路由器，這時候最重要的問題就是如何選擇到達目的地的路徑。數據包從主機A到主機B有多條路徑可供選擇，但是很顯然這些路徑中總有一條是最好最快的。因此，為了能夠提高網絡的訪問速度就需要有一種方法來判斷從源主機到目標主機所經過的最佳路徑從而進行轉發，這就是路由的技術！
那么廢話不多說，先上實驗部分吧~后面再補上路由的理論知識
今天的實驗主要是通過GNS3模擬2臺路由器和兩臺PC機用網線連接不同網段，并配置IP地址

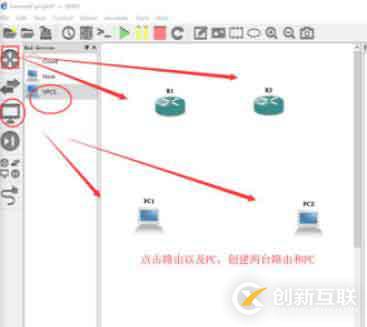

1.首先先打開GNS3，創建兩臺路由和兩臺PC。下一步：

2.

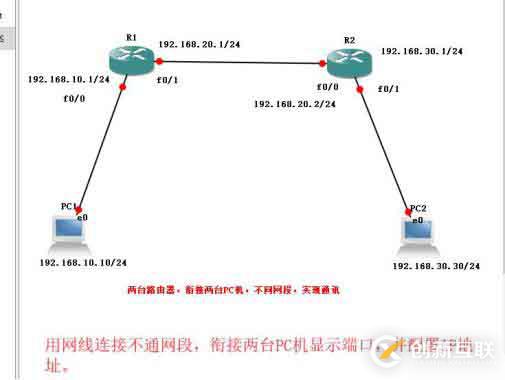

通過網線將他們連接，并配置不同的接口，以及IP地址，如圖：

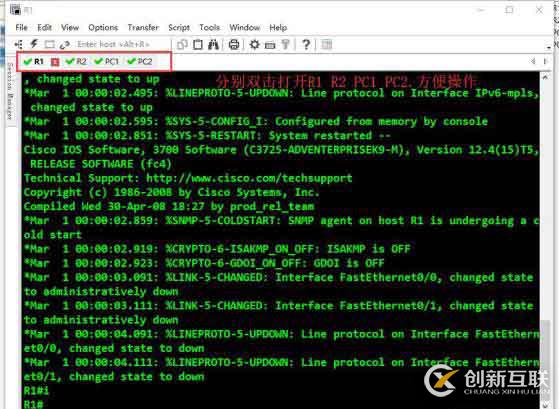

3.連接完成后，雙擊R1 R2 PC1 PC2，打開后方便操作，如圖：

4.

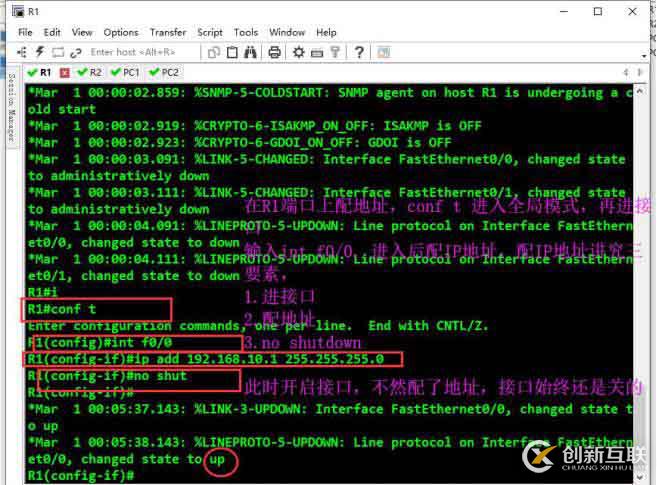

在R1端口上配置字IP地址，首先輸入命令conf t進入全局模式
再輸入int f0/0進入f0/0接口，進入后就可以開始配IP地址了。
配IP地址講究三要素
①進接口
②配地址
③no shutdown
此時便可以開啟接口，不然配了地址，接口始終還是處于關閉的。

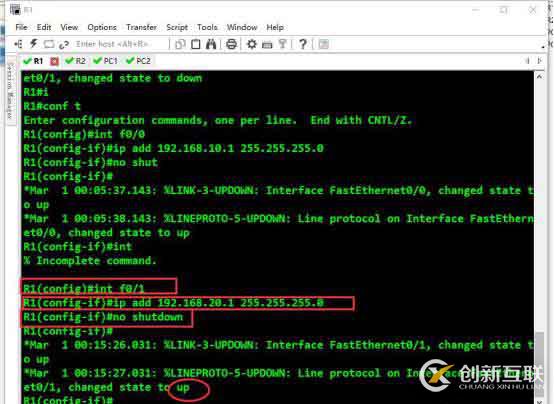

同理再進入到R1路由的F0/1接口配置好IP
5.配置完成之后，如何查看IP地址呢？

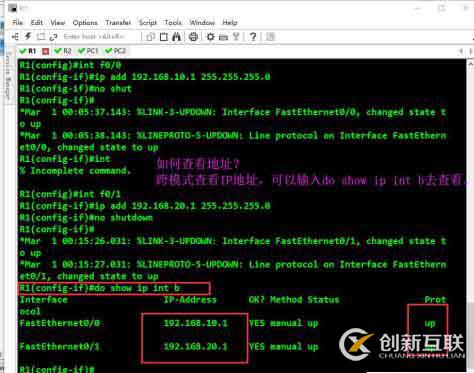

可以輸入do show ip int b去查看。如圖：

此時我們可以看到R1路由的IP地址已經設置完成，都處于up開啟狀態。

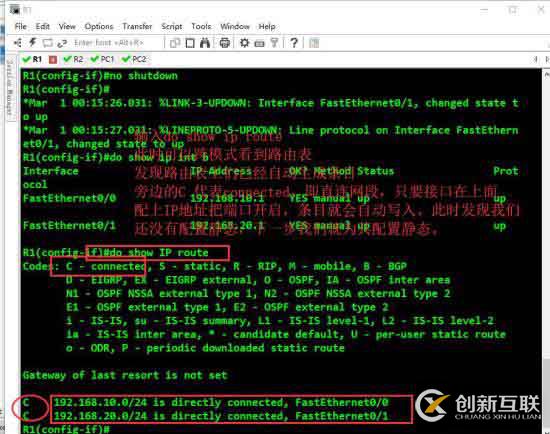

6.如何查看路由表呢？輸入do show ip route 即可跨模式查看路由表，此時我們發現路由表上已經自動生成條目，而旁邊的C 代表著connected，即直連網段，只要接口在上面配上IP地址把端口開啟，條目就會自動寫入。此時發現，我們還沒有配置靜態，下一步我們將配置靜態路由。如圖：

7.我們先退回到全局模式下，因為靜態路由是在全局模式下配置的，而不是在接口。輸入ex退回。而靜態路由的配置則是輸入命令：Ip route 后跟目標網絡號（非直連網段)+子網掩碼+下一跳地址。如圖：

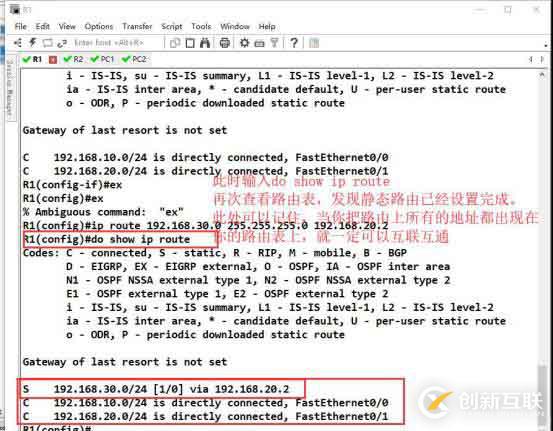

8.配置完成后，我們輸入do show ip route再次查看路由表，發現此時靜態路由已經設置完成。
此處可以記住一個規律，當你把路由上所有的地址都出現在你的路由表上的時候，那么一定可以互連互通。如圖：

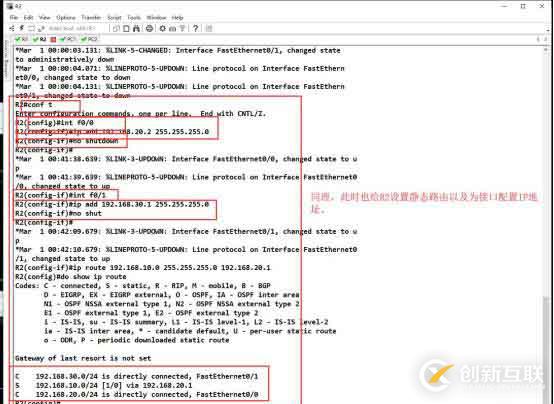

那么同理，此時也給R2設置靜態路由以及為接口配置IP地址，如圖：

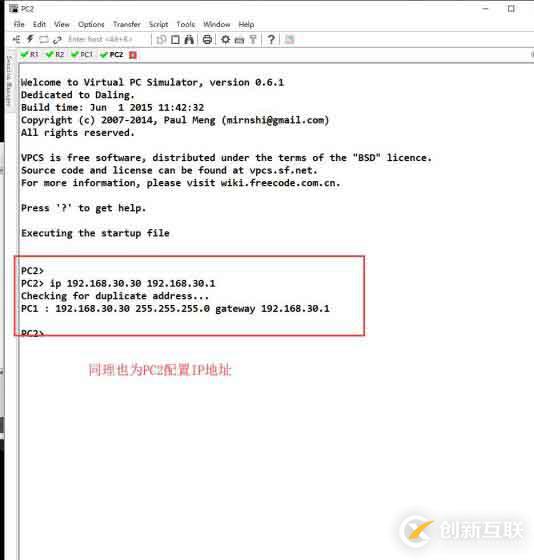

9.此時R1 R2的配置已經完成，可以為PC1 PC2配置IP地址以及網關，如圖：

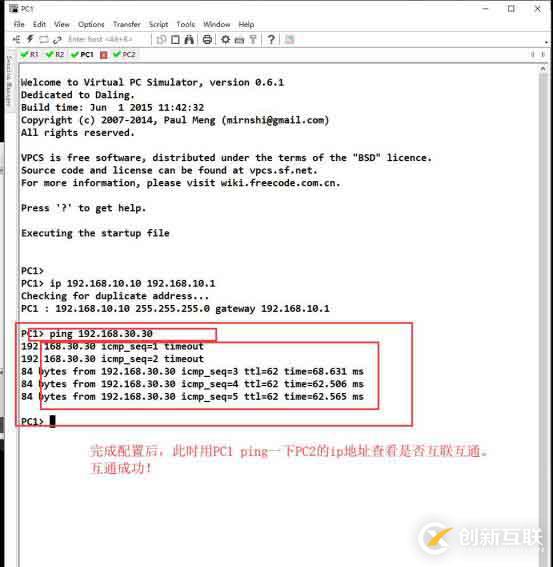

當配置完成后，我們用PC1 ping PC2的ip地址查看是否互聯互通。如圖：

互通成功！
10.到此，我們可以思考一個問題，如果我們把R2設置為默認路由地址，那么PC1和PC2還會互通嘛？下面我們就此作出解答！
我們把R2關閉再開啟，這樣之前設置的R2的配置就沒了。我們重新打開R2，配置好F0/0和F0/1的接口IP地址。與此同時，我們開始設置R2的默認路由：

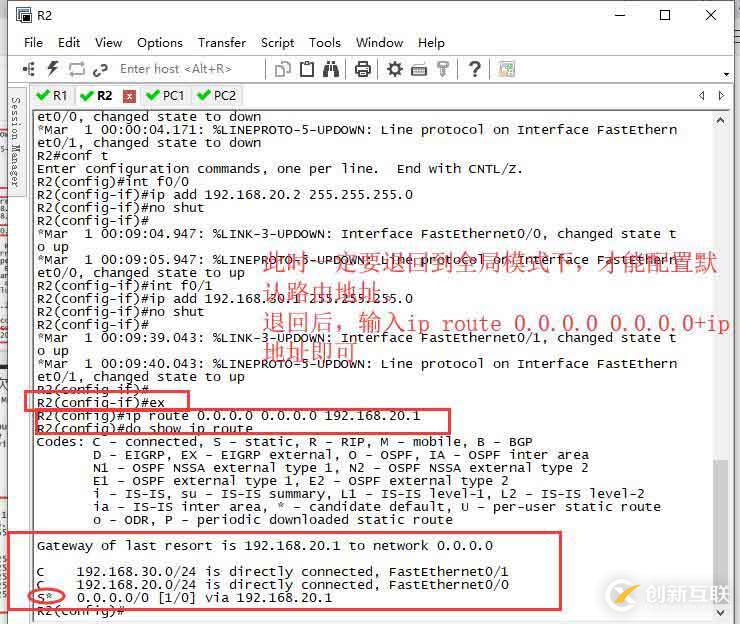

輸入ip route 0.0.0.0 0.0.0.0 +ip地址。即可設置完成R2的默認路由。如圖：

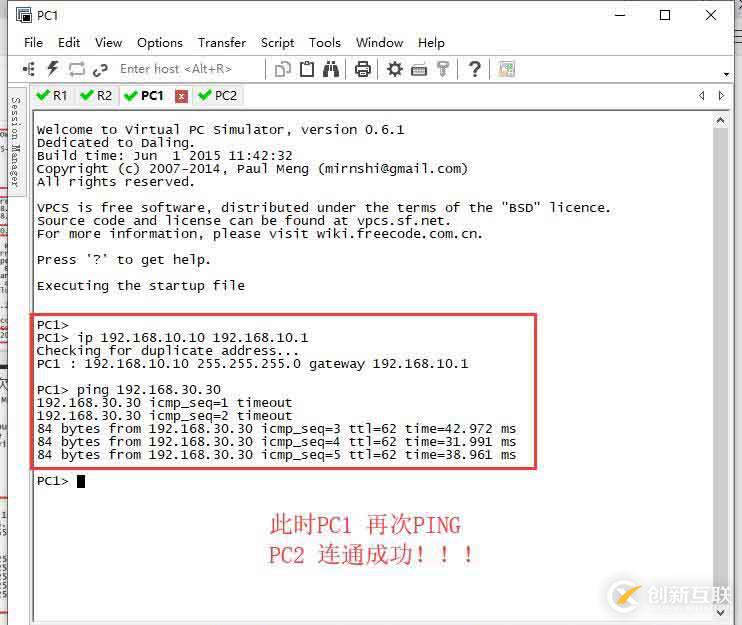

11.設置完成后，我們再次打開PC1，使它與PC2再次ping，互通成功！

實驗完成！
