Operating Systems: Three Easy Pieces 筆記
第18章 分頁：介紹
第19章 分頁：快速地址轉換（TLB）
第20章 分頁：較小的表
第 21 章 超越物理內存：機制
第 22 章 超越物理內存：策略

1. 分頁

操作系統解決空間管理的兩種方法

（1）將空間分割成不同長度的分片，就像虛擬內存管理中的分段。但是，這個解決方法存在固有的問題 -->空間本身會碎片化（fragmented）， 隨著時間推移，分配內存會變得比較困難。

（2）將空間分割成固定長度的分片，在虛擬內存中，我們稱這種思想為分頁。將一個進程的地址空間分割成固定大小的單元，每個單元稱為一頁。相應地，我們把物理內存看成是定長槽塊的陣列，叫作頁幀（page frame）。每個這樣的頁幀包含一個虛擬內存頁。

1.1 地址轉換

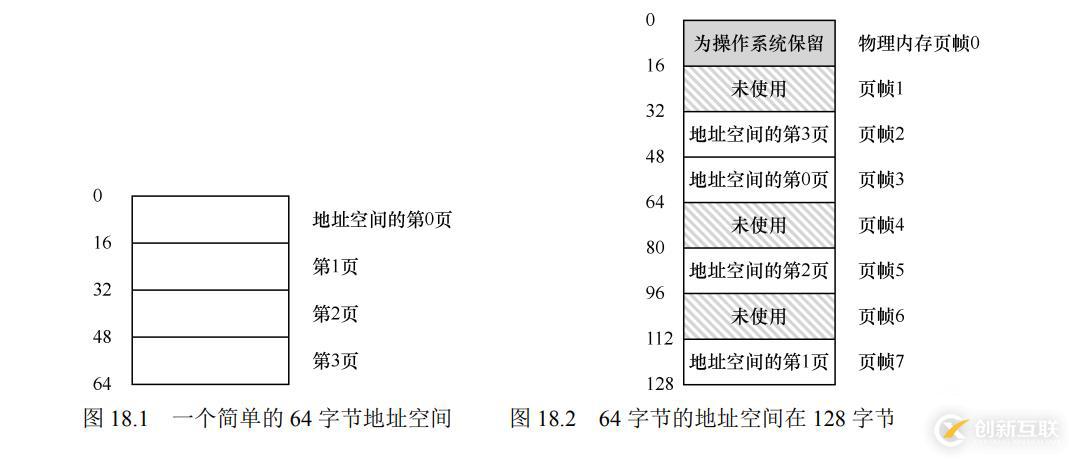

圖 18.1 展示了一個只有 64 字節的小地址空間，有 4 個 16 字節的頁（虛擬頁 0、1、2、3）。真實的地址空間肯定大得 多，通常 32 位有 4GB 的地址空間，甚至有 64 位。

圖 18.2 展示了對應的物理內存，由一組固定大小的槽塊組成。在這個例子中，有 8 個頁幀（由 128 字節物理內存構成，也是極小的）。從圖中可以看出，虛擬地址空間的頁放在物理內存的不同位置。圖中還顯示，操作系統自己用了一些物理內存。

為了記錄地址空間的每個虛擬頁放在物理內存中的位置，操作系統通常為每個進程保存一個數據結構，稱為頁表（page table）。示例中，頁表具有以下 4 個條目：（VP 0→物理幀 3）、（VP 1→PF 7）、 （VP 2→PF 5）和（VP 3→PF 2）。

頁表是一個每進程的數據結構。如果在上面的示例中運行另一個進程，操作系統將不得不為它管理不同的頁表，因?yàn)樗奶摂M頁顯 然映射到不同的物理頁面（除了共享之外）。

為了轉換該過程生成的虛擬地址，首先將其分成兩個組件：虛擬頁面號（virtual page number，VPN）和頁內的偏移量。對于這個例子，因?yàn)檫M(jìn)程的虛擬地址空間是 64 字節，我們的虛擬地址總共需要 6 位（2^6 = 64）；頁的大小為16 字節（2^4 ），因此我們有一個 2 位（64字節/16字節 = 2^2）的虛擬頁號（VPN）；位于 64 字節的地址空間，因此我們需要能夠選擇 4 個頁。虛擬地址表示如下：

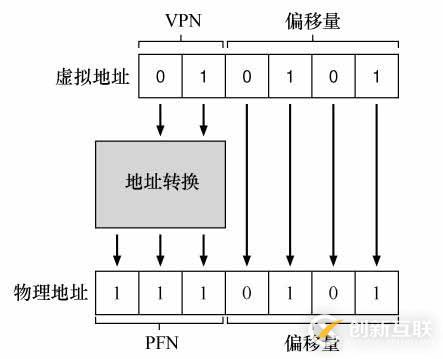

假設上面的加載是虛擬地址 21，其二進制形式是 010101。虛擬地址“21”在虛擬頁“01”（或 1）的第 5 個（“0101”）字節處。我們的最終物理地址是 1110101（十進制 117），正是我們希望加載指令（見圖 18.2）獲取數據的地方。

1.2 頁表存在哪里

頁表可以變得非常大，例如，想象一個典型的 32 位地址空間，帶有 4KB（2^12）的頁。這個虛擬地址分成 20 位的 VPN 和 12 位的偏移量（1KB 的頁面大小需要 10 位，只需增加兩位即可達到 4KB）。 一個 20 位的 VPN 意味著，操作系統必須為每個進程管理 2^20個地址轉換（大約一百萬）。 假設每個頁表格條目（PTE）需要 4 個字節，來保存物理地址轉換和任何其他有用的東西， 每個頁表就需要巨大的 4MB 內存！這非常大?，F(xiàn)在想象一下有 100 個進程在運行：這意味 著操作系統會需要 400MB 內存，只是為了所有這些地址轉換！

由于頁表如此之大，我們沒有在 MMU 中利用任何特殊的片上硬件，而是將每個進程的頁表存儲在內存中。

1.3 列表中究竟有什么

頁表就是一種數據結構，用于將虛擬地址（或者實際上， 是虛擬頁號）映射到物理地址（物理幀號）。因此，任何數據結構都可以采用。最簡單的形式稱為線性頁表（linear page table），就是一個數組。操作系統通過虛擬頁號（VPN）檢索該數組，并在該索引處查找頁表項（PTE），以便找到期望的物理幀號（PFN）。

每個 PTE 包含許多不同的位:

有效位（valid bit） 通常用于指示特定地址轉換是否有效。例如，當一個程序開始運行時，它的代碼和堆在其 地址空間的一端，棧在另一端。所有未使用的中間空間都將被標記為無效（invalid），如果進程嘗試訪問這種內存，就會陷入操作系統，可能會導致該進程終止。因此，有效位對于支持稀疏地址空間至關重要。通過簡單地將地址空間中所有未使用的頁面標記為無效，我們不再需要為這些頁面分配物理幀，從而節省大量?jī)?nèi)存。

保護位（protection bit），表明頁是否可以讀取、寫入或執行。同樣，以這些位不允許的方式訪問頁，會陷入操作系統。

存在位（present bit）表示該頁是在物理存儲器還是在磁盤上（即它已被換出，swapped out）。當我們研究如何將部分地址空間交換到磁盤，從而支持大于物理內存的地址空間時，我們將進一步理解這一 機制。交換允許操作系統將很少使用的頁面移到磁盤，從而釋放物理內存。

臟位（dirty bit） 表明頁面被帶入內存后是否被修改過。

參考位（reference bit / 訪問位 accessed bit）有時用于追蹤頁是否被訪問，也用于確定哪些頁很受歡迎，因此應該保留在內存中。

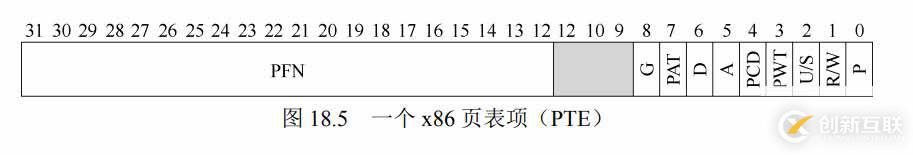

圖 18.5 顯示了來自 x86 架構的示例頁表項[I09]。它包含一個存在位（P），確定是否允許寫入該頁面的讀/寫位（R/W），?確定用戶模式進程是否可以訪問該頁面的用戶/超級用戶位 （U/S），有幾位（PWT、PCD、PAT 和 G）確定硬件緩存如何為這些頁面工作，一個訪問位 （A）和一個臟位（D），最后是頁幀號（PFN）本身。

1.4?分頁的優缺點

與分段相比，分頁有許多優點：

首先，它不會導致外部碎片，因?yàn)榉猪?yè)將內存劃分為固定大小的單元。

其次，它非常靈活，支持稀疏虛擬地址空間。

然而，實現分頁支持而不小心考慮，會導致 / 缺點：

較慢的機器（有許多額外的內存訪問來訪問頁表）-->映射信息一般存儲在物理內存中，所以在轉換虛擬地址時，每次指令獲取、顯式加載或保存，都要額外讀一次內存以得到轉換信息

內存浪費（內存被頁表塞滿而不是有用的應用程序數據）

2. 快速地址轉換（TLB）

如何加速地址轉換 -->硬件

地址轉換旁路緩沖存儲器（translation-lookaside buffer，TLB）/ 地址轉換緩存（address-translation cache），即頻繁發生的虛擬到物理地址轉換的硬件緩存 -->

對每次內存訪問，硬件先檢查 TLB，看看其中是否有期望的轉換映射，如果有，就完成轉換（很快），不用訪問頁表 （其中有全部的轉換映射）。

2.1?TLB 的基本算法

硬件算法的大體流程如下：

首先從虛擬地址中提取頁號（VPN）， 然后檢查 TLB 是否有該 VPN 的轉換映射。

如果有，我們有了 TLB 命中（TLB hit）， 這意味著 TLB 有該頁的轉換映射。成功！接下來我們就可以從相關的 TLB 項中取出頁幀號 （PFN），與原來虛擬地址中的偏移量組合形成期望的物理地址（PA），并訪問內（第 5～7 行），假定保護檢查沒有失敗。

如果 CPU 沒有在 TLB 中找到轉換映射（TLB 未命中），硬件訪問頁表來尋找轉換映射，并用該轉換映射更新 TLB， 假設該虛擬地址有效，而且我們有相關的訪問權限。最后，當 TLB 更新成功后，系統會重新嘗試該指令，這時 TLB 中有了這個轉換映射，內存引用得到很快處理。

2.2 誰來處理 TLB 未命中 2.2.1 硬件處理

以前的硬件有復雜的指令集，有時稱為復雜指令集計算機（Complex-Instruction Set Computer，CISC），一個例子是 x86 架構，硬件全權處理 TLB 未命中。為了做到這一點，硬件必須知道頁表在內存中的確切位置（通過頁表基址寄存器， page-table base register），以及頁表的確切格式。發生未命中時， 硬件會“遍歷”頁表，找到正確的頁表項，取出想要的轉換映射，用它更新 TLB，并重試該指令。

2.2.2 軟件（操作系統）處理

更現代的體系結構，都是精簡指令集計算機（Reduced-Instruction Set Computer，RISC），有所謂的軟件管理 TLB（softwaremanaged TLB）。發生 TLB 未命中時，硬件系統會拋出一個異常，這會暫停當前的指令流，將特權級提升至內核模式，跳轉至陷阱處理程序（trap handler）。這個陷阱處理程序是操作系統的一段代碼，用于處理 TLB 未命中。 這段代碼會查找頁表中的轉換映射，然后用特別的“特權”指令更新 TLB，并從陷阱返回。然后，硬件重試該指令， TLB 命中。

注意兩個重要的細節。
第一，這里的從陷阱返回指令稍稍不同于之前提到的服務于系統調用的從陷阱返回。
在后一種情況下，從陷阱返回應該繼續執行陷入操作系統之后那條指令，就像從函數調用返回后，會繼續執行此次調用之后的語句。
在前一種情況下，從 TLB 未命中的陷阱返回后，硬件必須從導致陷阱的指令繼續執行。這次重試再次執行該指令，但這次會命中 TLB。
因此，根據陷阱或異常的原因，系統在陷入內核時必須保存不同的程序計數器，以便將來能夠正確地繼續執行。

第二，在運行 TLB 未命中處理代碼時，操作系統需要避免TLB 未命中的無限遞歸。有很多解決方案，例如，可以把 TLB 未命中陷阱處理程序直接放到物理內存中 （它們沒有映射過，不用經過地址轉換）?；蛘咴?TLB 中保留一些項，記錄永久有效的地址轉換，并將其中一些永久地址轉換槽塊留給處理代碼本身，這些被監聽的地址轉換總是會命中 TLB。

2.3?TLB 的內容

VPN ｜ PFN ｜ 其他位

“其他位”，例如，TLB 通常有一個有效位，用來標識該項是不是 有效地轉換映射。通常還有一些保護（protection）位，用來標識該頁是否有訪問權限。例如，代碼頁被標識為可讀和可執行，而堆的頁被標識為可讀和可寫。還有其他一些位，包括地址空間標識符（address-space identifier）、臟位（dirty bit）等。

2.4?上下文切換時對 TLB 的處理

TLB 中包含的虛擬到物理的地址映射只對當前進程有效，所以在發生進程切換時，硬件或操作系統（或二者）必須注意確保即將運行的進程不要誤讀了之前進程的地址映射。

這個問題有一些可能的解決方案。

2.4.1?清空 TLB

一種方法是在上下文切換時，簡單地清空TLB， 這樣在新進程運行前 TLB 就變成了空的。進程不會再讀到錯誤的地址映射。但是，有一定開銷：每次進程運行，當它訪問數據和代碼頁時，都會觸發 TLB 未命中。

如果是軟件管理 TLB 的系統，可以在發生上下文切換時，通過一條顯式（特權）指令來完成。

如果是硬件管理 TLB，則可以在頁表基址寄存器內容發生變化時清空 TLB。

不論哪種情況，清空操作都是把全部有效位置為 0，本質上清空了 TLB。

2.4.2 地址空間標識符

如果操作系統頻繁地切換進程，這種開銷會很高。 為了減少這種開銷，一些系統增加了硬件支持，實現跨上下文切換的 TLB 共享。比如，有的系統在 TLB 中添加了一個地址空間標識符（Address Space Identifier，ASID）。可以把 ASID 看作是進程標識符（Process Identifier，PID），但通常比 PID 位數少（PID 一般 32 位， ASID 一般是 8 位）。有了地址空間標識符，TLB 可以同時緩存不同進程的地址空間映。

2.5?TLB 替換策略

緩存替換（cache replacement）-->向 TLB 中插入新項時，會替換（replace）一個舊項，這樣問題就來了：應該替換那一個？

（1）替換最近最少使用（least-recently-used，LRU）的項。

（2）另一 種典型策略就是隨機（random）策略，即隨機選擇一項換出去。

這種策略很簡單，并且可以避免一種極端情況。例如，一個程序循環訪問 n+1 個頁，但 TLB 大小只能存放 n 個頁。 這時之前看似“合理”的 LRU 策略就會表現得不可理喻，因?yàn)槊看卧L問內存都會觸發 TLB 未命中。

3. 較小的頁表

現在來解決分頁引入的第二個問題：頁表太大，因此消耗的內存太多。

3.1 簡單的解決方案：更大的頁

從線性頁表開始，假設有一個 32 位地址空間（2^32 字節），頁表項4 字節

4KB的頁（2^12 字節） -->約一百萬個虛擬頁面 （2^32/2^12=1M），頁表大小為 4MB

一種簡單的減小頁表大小的方法：使用更大的頁

16KB 的頁 -->18 位的 VPN +14 位的偏移量 -->現在線性頁表中有 2^18（256K個虛擬頁面）個項，頁表大小為 1MB（256K*4B），頁表縮到四分之一

存在的問題：大內存頁會導致每頁內的浪費，浪費在分配單元內部，稱為內部碎片（internal fragmentation）問題。因此，大多數系統在常見的情況下使用相對較小的頁大?。?KB（如 x86）或 8KB（如 SPARCv9）。

3.2 混合方法：分頁和分段 3.2.1 雜合方式的原理

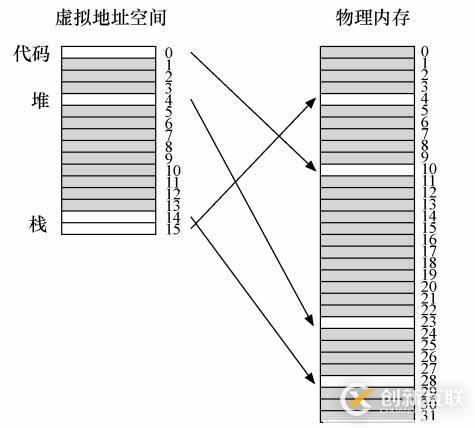

假設我們有一個地址空間，其中 堆和棧的使用部分很小。例如，我們使用一個 16KB 的小地址空間和 1KB 的頁（見圖 20.1）。該地址空間的頁表如表 20.1 所示。

這個例子假定單個代碼頁（VPN 0）映射到物理 頁 10，單個堆頁（VPN 4）映射到物理頁 23，以及 地址空間另一端的兩個棧頁（VPN 14 和 15）被分別 映射到物理頁 28 和 4。從圖 20.1 中可以看到，大部 分頁表都沒有使用，充滿了無效的（invalid）項，十分浪費。

因此，我們的雜合方式為每個邏輯分段提供一個頁表。在這個例子中，我們可能有 3 個頁表，地址空間的代碼、堆和棧部分各有一個。

分段中有一個基址寄存器，存放每個段在物理內存中的位置，還有一個界限或限制寄存器，存放該段的大小。在雜合方案中也有這些結構。不同的是，使用基址寄存器保存該段頁表的物理地址；界限寄存器用于指示頁表的結尾（即它有多少有效頁）。

假設 32 位虛擬地址空間包含 4KB 頁面，且地址空間分為 4 個段。本例中，我們只使用 3 個段：一個用于代碼，另一個用于堆，還有 一個用于棧。 用地址空間的前兩位確定地址引用的是哪個段。假設 00 是未使用的段，01 是代 碼段，10 是堆段，11 是棧段。因此，虛擬地址如下所示：

在硬件中，假設有 3 個基本/界限對，代碼、堆和棧各一個。當進程正在運行時，每個段的基址寄存器都包含該段的線性頁表的物理地址。因此，系統中的每個進程現在都有 3 個與其關聯的頁表。在上下文切換時，必須更改這些寄存器，以反映新運行進程的頁表的位置。 在 TLB 未命中時（假設硬件負責處理 TLB 未命中），硬件使用分段位（SN）來確定要用哪個基址和界限對。然后硬件將其中的物理地址與 VPN 結合起來， 形成頁表項（PTE）的地址。

例如，如果代碼段使用它的前 3 個頁（0、1 和 2），則代碼段頁表將只有 3 個項分配給它，并且界限寄存器將被設置為 3。內存訪問超出段的末尾將產生一個異常，并可能導致進程終止。以這種方式，與線性頁表相比，雜合方法實現了顯著的內存節省。棧和堆之間未分配的頁不再占用頁表中的空間（僅將其標記為無效）。

3.2.2 雜合方式存在的問題

首先，仍然要求使用分段。如果有一個大而稀疏的堆，仍然可能導致大量的頁表浪費。

其次，這種雜合導致外部碎片再次出現。盡管大部分內存是以頁面大小單位管理的，但頁表現在可以是任意大?。ㄊ?PTE 的倍數）。因此，在內存中為它們尋找自由空間更為復雜。

3.3 多級頁表 3.3.1 多級頁表的原理

如何去掉頁表中的所有無效區域，而不是將它們?nèi)勘Ａ粼趦?nèi)存中？

使用多級頁表（multi-level page table）將線性頁表變成了類似樹的東西，eg：x86系統。

多級頁表的基本思想：讓線性頁表的一部分消失（釋放這些幀用于其他用途），并用頁目錄來記錄頁表的哪些頁被分配。

首先，將頁表分成頁大小的單元。然后，如果整頁的頁表項（PTE）無效，就完全不分配該頁的頁表。使用名為頁目錄（page directory）的新結構追蹤頁表的頁是否有效，以及（如果有效）它在內存中的位置。圖 20.2 的左邊是經典的線性頁表。即使地址空間的大部分中間區域無效，我們?nèi)匀恍枰獮檫@些區域分配頁表空間（即頁表的中間兩頁）。右側是一個多級頁表。頁目錄僅將頁表的兩頁標記為有效（第一個和最后一個）；因此，頁表的這兩頁就駐留在內存中。

在一個簡單的兩級頁表中，頁目錄為每頁頁表包含了一項。它由多個頁目錄項（Page Directory Entries，PDE）組成。PDE 至少擁有有效位（valid bit）和頁幀號（page frame number， PFN），類似于 PTE。如果 PDE 項的有效位為1，則意味著該項指向的頁表（通過 PFN）中至少有一頁是有效的，即在該 PDE 所 指向的頁中，至少一個 PTE。如果 PDE 項無效，則 PDE 的其余部分沒有定義。?

其次，如果仔細構建，頁表的每個部分都可以整齊地放入一頁中，從而更容易管理內存。有了多級結構，我們?cè)黾恿艘粋€(gè)間接層 （level of indirection），使用了頁目錄，它指向頁表的各個部分。這種間接方式，讓我們能夠?qū)㈨?yè)表頁放在物理內存的任何地方。

3.3.2 多級頁表的成本

在任何復雜的多級頁表訪問發生之前，硬件首先檢查 TLB。在命中時，物理地址直接形成，而不像之前一樣訪問頁表。只有在 TLB 未命中時，硬件才需要執 行完整的多級查找。

以兩級頁表為例，在 TLB 未命中時，需要從內存加載兩次，才能從頁表中獲取正確的地址轉換信息（一次用于頁目錄，另一次用于 PTE 本身），而用線性頁表只需加載一次。因此，多級表是一個時間-空間折中（time-space trade-off）的例子。在TLB 命中的情況下，性能和線性頁表相同，但 TLB 未命中時，則會因較小的表而導致較高的成本。 另一個明顯的缺點是復雜性。在 TLB 未命中時，無論是硬件還是操作系統來處理頁表查找，無疑都比簡單的線性頁表查找更復雜。

3.3.3 兩級頁表示例

設想一個大小為 16KB 的小地址空間，其中包含 64 個字節的頁，具體信息整理如下

地址空間	16KB, 14位
頁大小	64字節，6位 ->偏移量6位
VPN	8位
線性頁表	2^8 = 256項
現在將將完整的線性頁表?分解成 頁大小的單元??
PTE 的大小	4字節 ->頁表大小1KB（4 字節×256項） -> 1KB 頁表可以分為 16 個 64 字節的頁（1024字節/64字節） 每個頁可以容納 16 個 PTE（64字節/4字節）
頁目錄需要幾位來索引頁表項所在的頁	256 個項，分布在 16 (2^4)個頁上 -> 需要 4 位 VPN 來索引目錄

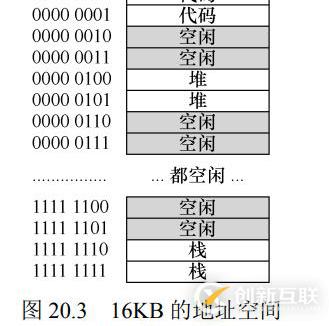

圖 20.3 展示了這種地址空間的一個例子。

在這個例子中，虛擬頁 0 和 1 用于代碼，虛擬頁 4 和 5 用 于堆，虛擬頁 254 和 255 用于棧。地址空間的其余頁未被使用。 要為這個地址空間構建一個兩級頁表，我們從完整的線性頁表開始，將它分解成頁大小的單元。

在這個例子中，完整頁表有 256 個項；假設每個 PTE 的大小是 4 個字節。因此，我們的完整頁表大小為 1KB（256×4 字節）。頁的大小為64 字節，1KB 頁表可以分為 16 個 64 字節的頁，每個頁可以容納 16 個 PTE。

這個例子中的頁表很?。?56 個項，分布在 16 個頁上。頁目錄需要為頁表的每頁提供一個項，所以需要 4 位 VPN 來索引目錄。我們使用 VPN 的前 4 位，如下所示：

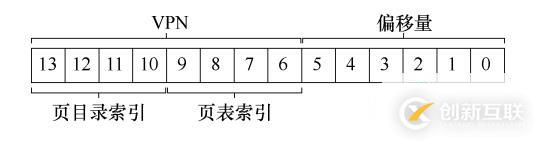

PDIndex?頁目錄索引

PTIndex?頁表索引

PDE 頁目錄項

PTE 頁表項

從 VPN 中提取?PDIndex ->索引到頁目錄 ->如果 PDE 標記為無效則引發異常 (End)??如果 PDE 有效 ->從頁目錄項指向的頁表的頁中獲取 PTE ->獲取頁

3.4 反向頁表

不同于上述，系統的每個進程一個頁表，有許多頁表。反向頁表，只保留一個頁表。

反向頁表（inverted page table）的頁表項代表系統的每個物理頁，告訴我們哪個進程正在使用此頁，以及該進程的哪個虛擬頁映射到此物理頁。 現在，要找到正確的項，就是要搜索這個數據結構。線性掃描是昂貴的，因此通常在此基礎結構上建立散列表，以加速查找。

3.5 將頁表交換到磁盤

到目前為止，我們一直假設頁表位于內核擁有的物理內存中。即使我們有很多技巧來減小頁表的大小，但是它仍然有可能是太大而無法一 次裝入內存。因此，一些系統將這樣的頁表放入內核虛擬內存（kernel virtual memory），從而允許系統在內存壓力較大時，將這些頁表中的一部分交換到磁盤。

4.超越物理內存

為了支持更大的地址空間，操作系統需要把當前沒有在用的那部分地址空間找個地方存儲起來。

比內存有更大的容量，所以一般來說也更慢 -->硬盤（hard disk drive）

4.1 交換空間

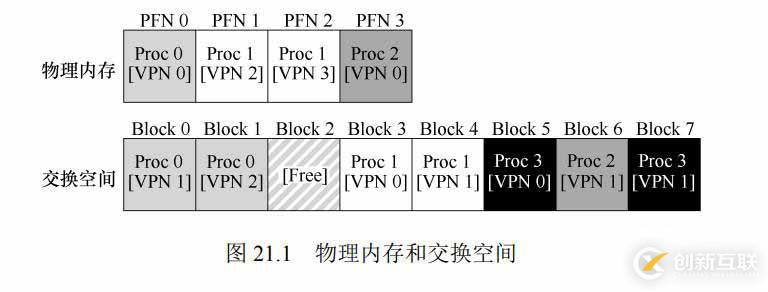

我們將內存中的頁交換到 交換空間（swap space），并在需要的時候又交換回去。因此，我們會假設操作系統能夠以頁大小為單元讀取或者寫入交換空間。為了達到這個目的，操作系統需要記住給定頁的硬盤地址（disk address）。使用交換空間可以讓系統假裝內存比實際物理內存更大。

4.2 存在位

假設有一個硬件管理 TLB 的系統。 硬件首先從虛擬地址獲得 VPN，檢查 TLB 是否匹配，

如果命中，則獲得最終的物理地址并從內存中取回。

如果 TLB 未命中，則硬件在內存中查找頁表（使用頁表基址寄存器），并使用 VPN 查找該頁的頁表項（PTE）作為索引。如果頁有效且存在于物理內存中，則硬件從 PTE 中獲得 PFN，將其插入 TLB，并重試該指令，這次 TLB 命中。不過，硬件在 PTE 中查找的頁，有可能不在物理內存中。

硬件（或操作系統，在軟件管理 TLB 時）判斷是否在內存中的方法，是通過頁表項中的一條新信息，即存在位（present bit）。如果存在位設置為 1，則表示該頁存在于物理內存中。如果存在位設置為 零，則頁不在內存中，而在硬盤上。訪問不在物理內存中的頁，這種行為通常被稱為頁錯 誤（page fault）。

4.3 頁錯誤

在 TLB 未命中的情況下，如果頁不存在，由操作系統負責處理頁錯誤，將該頁交換到內存中。

當硬盤 I/O 完成時，操作系統會更新頁表，將此頁標記為存在，更新頁表項（PTE）的 PFN 字段以記錄新獲取頁的內存位置，并重試指令。再次重新訪問 TLB 還是未命中，但這次頁在內存中，因此會將頁表中的地址更新到 TLB 中（也可以在處理頁錯誤時更新 TLB 以避免此步驟）。最后的重試操作會在 TLB 中找到轉換映射，從已轉換的內存物理地址，獲取所需的數據或指令。

當 TLB 未命中發生的時候有 3 種重要情景：

第一種情況，該頁有效且存在。在這種情況下，TLB 未命中處理程序可以簡單地從 PTE 中獲取 PFN，然后重試指令（這次 TLB 會命中）。

第二種情況，該頁有效但不存在，頁錯誤處理程序需要運行。雖然這是進程可以訪問的合法頁，但它并不在物理內存中。

第三種情況，訪問的是一個無效頁，可能由于程序中的錯誤。在這種情況下，PTE 中的其他位都 不重要了。硬件捕獲這個非法訪問，操作系統陷阱處理程序運行，可能會殺死非法進程。?

4.4 內存滿了怎么辦

在上面的描述中，我們假設有足夠的空閑內存來從存儲交換空間換入（page in）的頁。但是，內存可能已滿（或接近滿了）。因此，操作系統可能希望先交換出（page out）一個或多個頁，以便為操作系統即將交換入的新頁留出空間。選擇哪些頁被交換出或被替換（replace）的過程，被稱為頁交換策略（page-replacement policy）。

4.4.1 緩存管理

由于內存只包含系統中所有頁的子集，因此可以將其視為系統中虛擬內存頁的緩存。

因此，在為這個緩存選擇替換策略時，我們的目標是讓緩存未命中（cache miss）最少，即從磁盤獲取頁的次數最少?；蛘撸尵彺婷校╟ache hit）最多，即在內存中找到待訪問頁的次數最多。

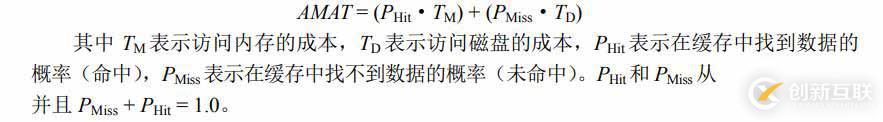

平均內存訪問時間（Average Memory Access Time，AMAT）

4.4.2 最優替換策略

如果不得不踢出一些頁，為什么不踢出在最遠將來才會訪問的頁呢？

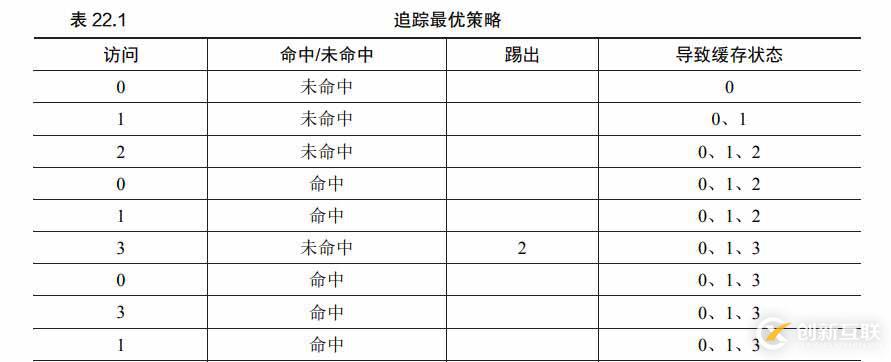

假設一個程序按照以下順序訪問 虛擬頁：0，1，2，0，1，3，0，3，1，2，1。表 22.1 展示了最優的策略，這里假設緩存可以存 3 個頁。

前 3 個訪問是未命中，因?yàn)榫彺骈_(kāi)始是空的。這種未命中有時也稱作冷啟動未命中（cold-start miss，或強制未命中，compulsory miss）。

計算緩存命中率：有 6 次命中和 5 次未命中，那么緩存命中率?54.5%。也可以計算命中率中除去強制未命中（即忽略頁的第一次未命中），那么緩存命中率為 81.8%。

但是未來的訪問是無法知道的，所以無法為通用操作系統實現最優策略。因此，最優策略只能作為比較，知道我們的策略有多接近“完美”。

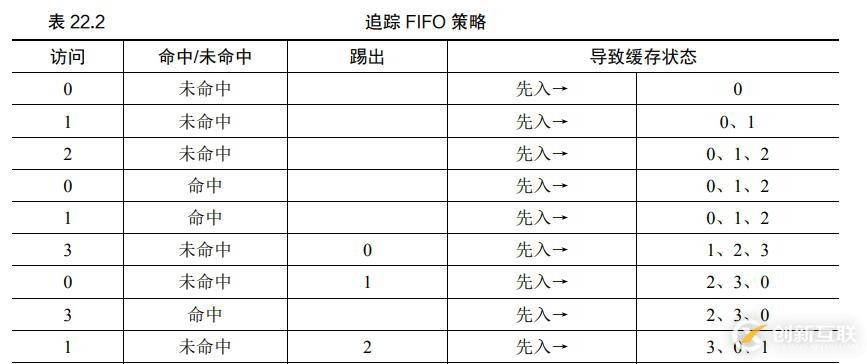

4.4.3 簡單策略：FIFO、隨機

FIFO 命中率只有 36.4%（不包括強 制性未命中為 57.1%）。

任何像 FIFO 或隨機這樣簡單的策略都可能會有一個共同的問題：它可能會踢出一個重要的頁，而這個頁馬上要被引用。

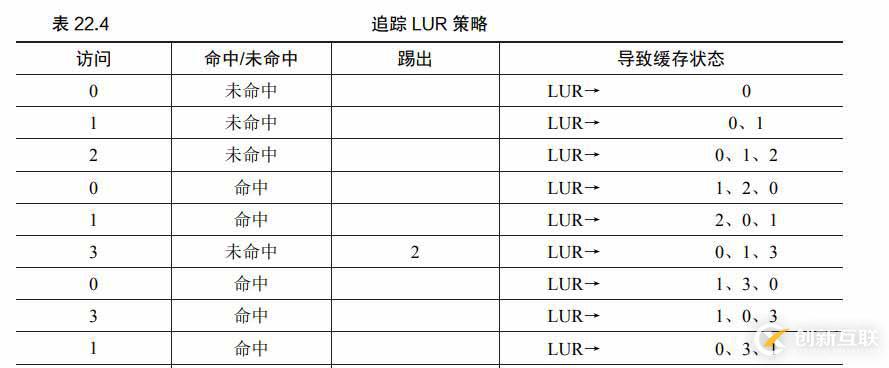

4.4.4 利用歷史數據：LRU

頁替換策略可以使用的一個歷史信息是頻率（frequency）。如果一個頁被訪問了很多次， 也許它不應該被替換，因?yàn)樗@然更有價值。頁更常用的屬性是訪問的近期性（recency）， 越近被訪問過的頁，也許再次訪問的可能性也就越大。

最不經常使用（Least-Frequently-Used， LFU）策略會替換最不經常使用的頁。同樣，最少最近使用（Least-Recently-Used，LRU） 策略替換最近最少使用的頁面。

4.4.5 近似 LRU

從計算開銷的角度來看，近似 LRU 更為可行。這個想法需要硬件增加一個使用位（use bit，有時稱為引用位， reference bit）。

系統的每個頁有一個使用位，存儲在某個地方（例如，它們可能在每個進程的頁表中，或者只在某個數組中）。每當頁被引用（即讀或?qū)懀r(shí)，硬件將使用位設置為 1。 但是，硬件不會清除該位（即將其設置為 0），這由操作系統負責。

有一個簡單的實現近似 LRU方法稱作 時鐘算法（clock algorithm）?？紤]系統中的所有頁都放在一個循環列表中。時鐘指針（clock hand）開始時指向某個特定的頁（哪個頁不重要）。當必須進行頁替換時，操作系統檢查當前指向的頁 P 的使用位是 1 還是 0。如果是 1，則意味著頁面 P 最近被使用， 因此不適合被替換。然后，P 的使用位設置為 0，時鐘指針遞增到下一頁（P + 1）。該算法 一直持續到找到一個使用位為 0 的頁（在最壞的情況下，所有的頁都已經被使用了，那么就將所有頁的使用位都設置為 0）。

4.4.6 考慮臟頁

時鐘算法的一個小修改是對內存中的頁是否被修改的額外考慮。這樣做的原因是：如果頁已被修改（modified）并因此變臟，則踢出它就必須將它寫回磁盤，這很昂貴。如果它沒有被修改（因此是干凈的，clean），踢出就沒成本。物理幀可以簡單地重用于其他目的而無須額外的 I/O。

因此，一些虛擬機系統更傾向于踢出干凈頁，而不是臟頁。 為了支持這種行為，硬件應該包括一個修改位（modified bit，又名臟位，dirty bit）。每次 寫入頁時都會設置此位，因此可以將其合并到頁面替換算法中。例如，時鐘算法可以被改變， 以掃描既未使用又干凈的頁先踢出。無法找到這種頁時，再查找臟的未使用頁面。

4.5 交換何時真正發生

為了保證有少量的空閑內存，大多數操作系統會設置高水位線（High Watermark，HW） 和低水位線（Low Watermark，LW），來幫助決定何時從內存中清除頁。原理 -->

操作系統發現有少于 LW 個頁可用時，后臺負責釋放內存的線程會開始運行，直到有 HW 個可用的物理頁。該后臺線程也稱為交換守護進程（swap daemon）或頁守護進程（page daemon）。
