話不多說我們開始做實驗。
首先添加一個設備。

創新互聯建站一直通過網站建設和網站營銷幫助企業獲得更多客戶資源。 以"深度挖掘，量身打造，注重實效"的一站式服務，以成都網站設計、做網站、移動互聯產品、成都全網營銷服務為核心業務。十載網站制作的經驗，使用新網站建設技術，全新開發出的標準網站，不但價格便宜而且實用、靈活，特別適合中小公司網站制作。網站管理系統簡單易用，維護方便，您可以完全操作網站資料，是中小公司快速網站建設的選擇。

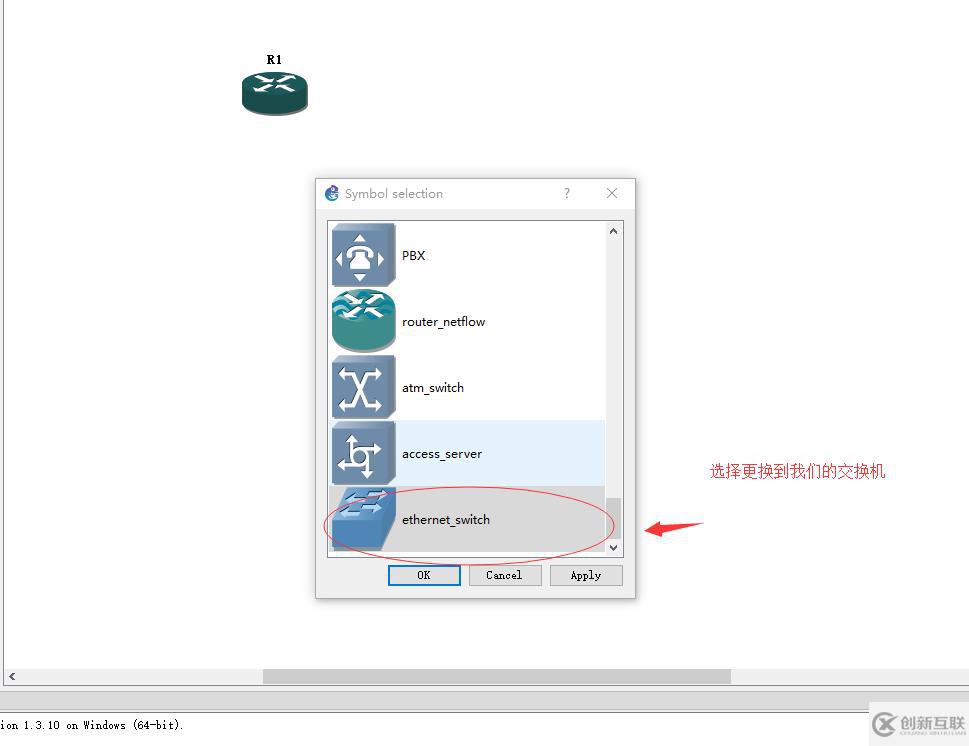

因為我們添加的是一個路由設備，我們要把他更換成一個交換機設備。

點擊更換。

這樣我們的交換機就更換成功。只有兩個接口，但這兩個接口不要去用，這是用來接收跟輸出的。如果要連上PC機的話我們要添加一塊工作板。

右擊點擊設置。

添加一個16口的一個設置，點擊應用然后確定。

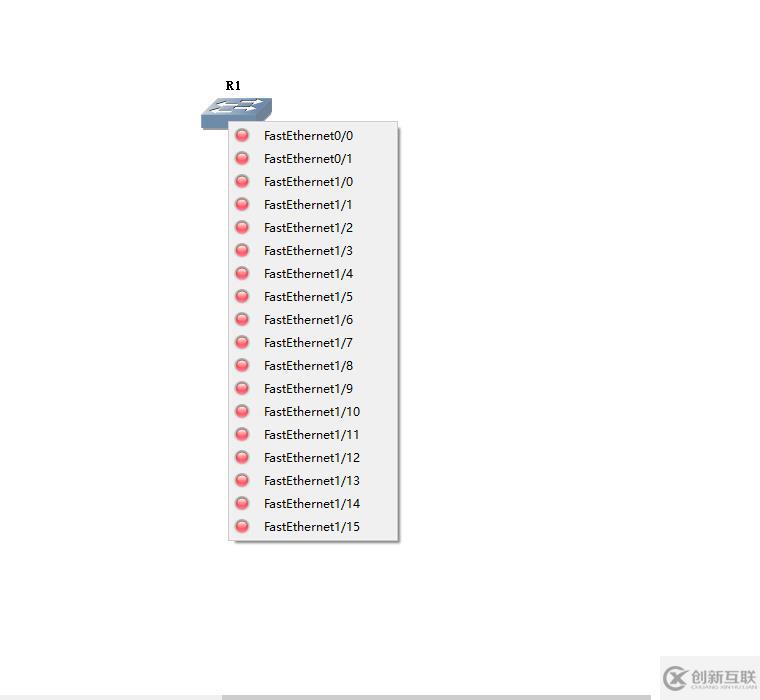

這樣交換機的接口就變得很多，而且以0開頭跟1口區別開來，我們要鏈接1開頭的接口。

接下來我們再添加兩臺（VPCS）PC虛擬機然后用網線使他們相連，注意接口。

然后運行我們的模擬設備，雙擊模擬設備，就進入了設置界面。這邊的設置界面是類似于Windows系統的DOS窗口，需要運用到一些命令，常用命令參考我以前的文章。

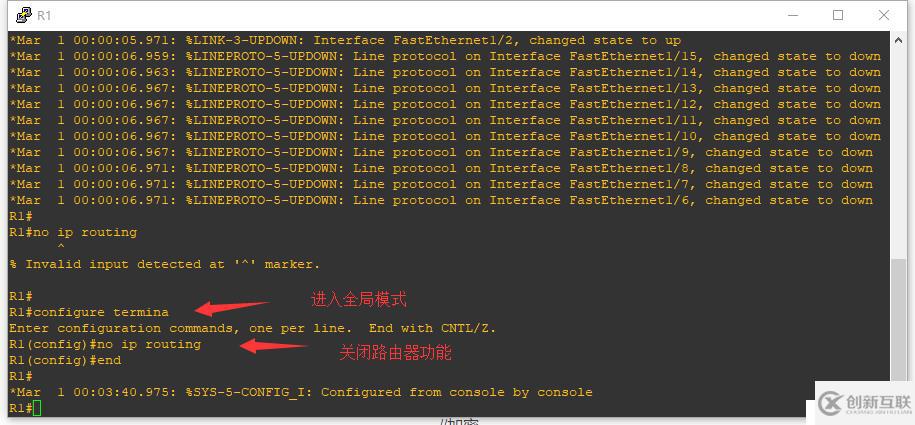

先使用configure terminal命令進入全局模式，然后使用no ip routing命令關閉路由功能，這樣我們的交換機就設置完成，接下來我們要給兩個模擬PC都配上相同網段的一個IP地址。

我配置的PC1的IP是 192.168.8.8 子網掩碼是 255.255.255.0
PC2是192.168.8.10 子網掩碼是 255.255.255.0，完成后使用ping命令檢測他們可以相互通連。

如果試著去ping一個沒有的地址，結果卻是不可通。
