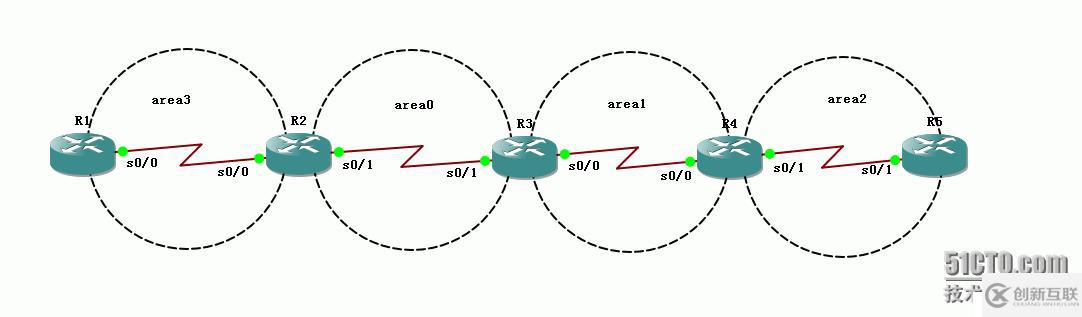

1、實驗拓撲

成都創新互聯專注于企業成都營銷網站建設、網站重做改版、銅官網站定制設計、自適應品牌網站建設、H5開發、商城建設、集團公司官網建設、外貿營銷網站建設、高端網站制作、響應式網頁設計等建站業務，價格優惠性價比高，為銅官等各大城市提供網站開發制作服務。

按拓撲所示配置好OSPF后，此時由于area2與area0之間隔著area1,此時area2中的R5并沒有路由可達area3、area0、area1。為此我們在R4上啟兩個OSPF路由進程，分別將area1和area2宣告進去，并在OSPF進程中分別將對方重分布進來即可。

2、實驗配置

R1配置

interface Loopback0

 ip address 1.1.1.1 255.255.255.0

interface Serial0/0

 ip address 12.1.1.1 255.255.255.0

router ospf 110

 router-id 1.1.1.1

 network 1.1.1.0 0.0.0.255 area 3

 network 12.1.1.0 0.0.0.255 area 3

R2配置

interface Loopback0

 ip address 2.2.2.2 255.255.255.0

interface Serial0/0

 ip address 12.1.1.2 255.255.255.0

interface Serial0/1

 ip address 23.1.1.2 255.255.255.0

router ospf 110

 router-id 2.2.2.2

 network 2.2.2.0 0.0.0.255 area 0

 network 12.1.1.0 0.0.0.255 area 3

 network 23.1.1.0 0.0.0.255 area 0

R3配置

interface Loopback0

 ip address 3.3.3.3 255.255.255.0

interface Serial0/0

 ip address 34.1.1.3 255.255.255.0

interface Serial0/1

 ip address 23.1.1.3 255.255.255.0

router ospf 110

 router-id 3.3.3.3

 network 3.3.3.0 0.0.0.255 area 0

 network 23.1.1.0 0.0.0.255 area 0

 network 34.1.1.0 0.0.0.255 area 1

R4配置

interface Loopback0

 ip address 4.4.4.4 255.255.255.0

interface Serial0/0

 ip address 34.1.1.4 255.255.255.0

interface Serial0/1

 ip address 45.1.1.4 255.255.255.0

router ospf 110

 router-id 4.4.4.4

 log-adjacency-changes

 network 4.4.4.0 0.0.0.255 area 1

 network 34.1.1.0 0.0.0.255 area 1

 network 45.1.1.0 0.0.0.255 area 2

R5配置

interface Loopback0

 ip address 5.5.5.5 255.255.255.0

interface Serial0/1

 ip address 45.1.1.5 255.255.255.0

router ospf 110

 router-id 5.5.5.5

 log-adjacency-changes

 network 5.5.5.0 0.0.0.255 area 2

 network 45.1.1.0 0.0.0.255 area 2

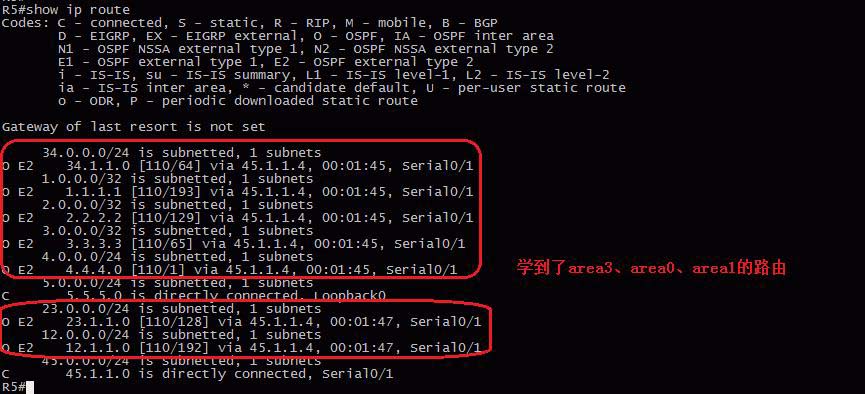

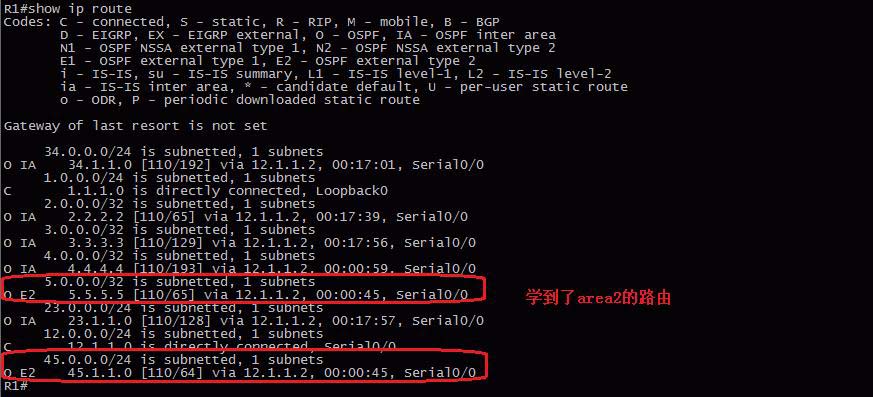

3、配置OSPF多進程重分布

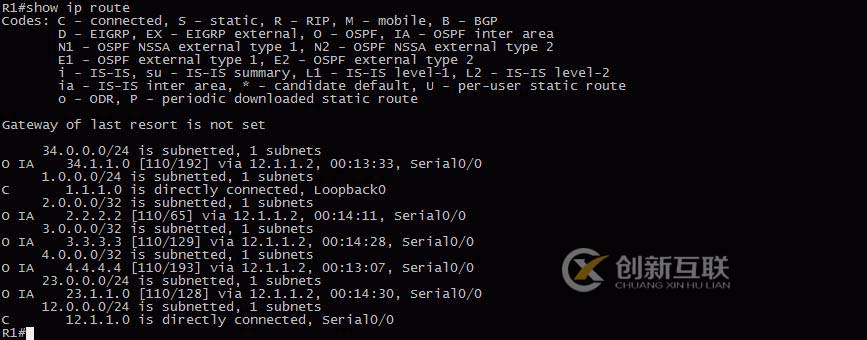

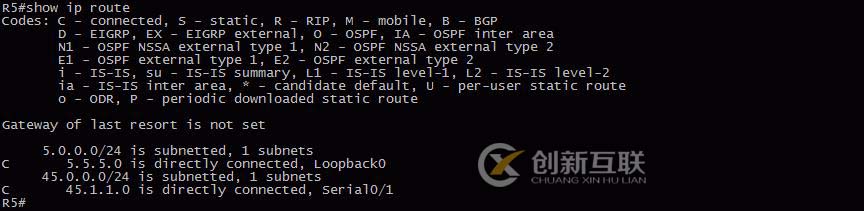

此時R1和R5都沒有彼此的路由。我們將R4上OSPF的配置修改如下

router ospf 110

 router-id 4.4.4.4

 log-adjacency-changes

 redistribute ospf 100 subnets

 network 4.4.4.0 0.0.0.255 area 1

 network 34.1.1.0 0.0.0.255 area 1

router ospf 100

 router-id 4.4.4.40

 log-adjacency-changes

 redistribute ospf 110 subnets

 network 45.1.1.0 0.0.0.255 area 2
