實驗環境：GNS3-1.3.10 Wireshark-win64-1.12.4
實驗?zāi)康模和ㄟ^Trunk鏈路實現跨VLAN的通信。
1、打開GNS3，拖兩臺路由器進入工作區。

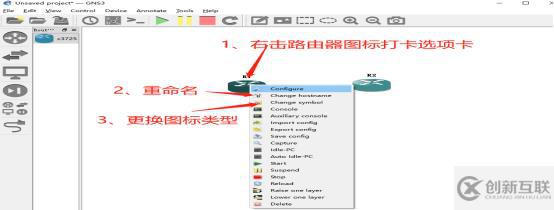

2、有機圖標打開選項卡去重命名以及更換設備圖標。

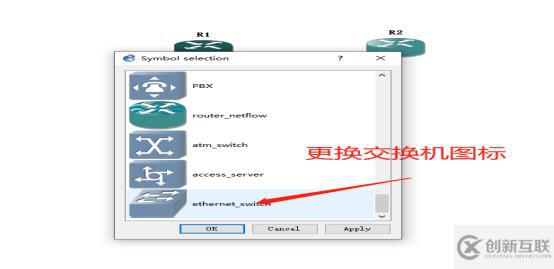

3、將設備圖標換為交換機圖標，將R1名稱換為SW1，R2名稱換為SW2。

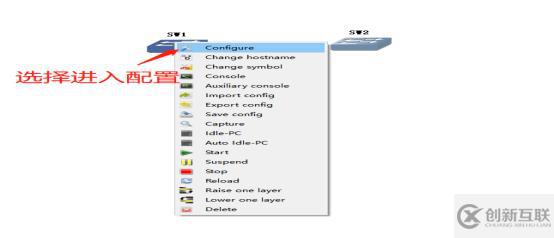

4、右擊選擇進入配置選項。

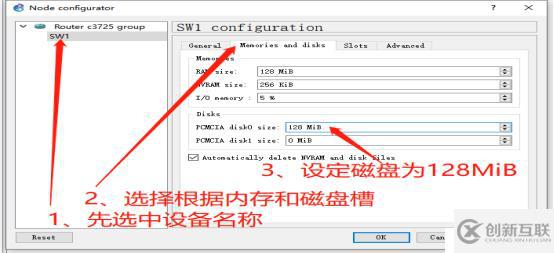

5、在設置里先設定磁盤空間。

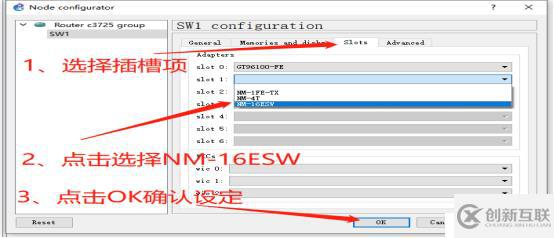

6、繼續設定業務單板的類型。

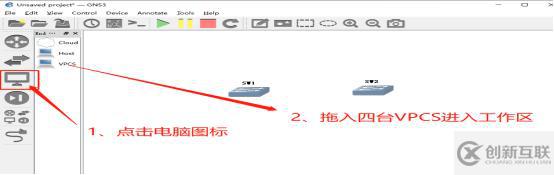

7、拖動四臺主機進圖工作區。

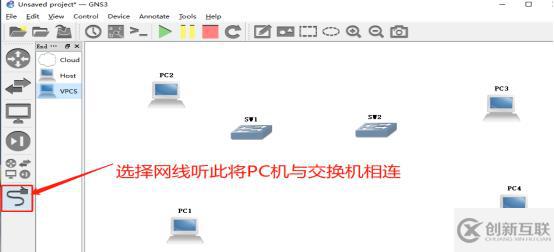

8、使用網線連接PC機與交換機。

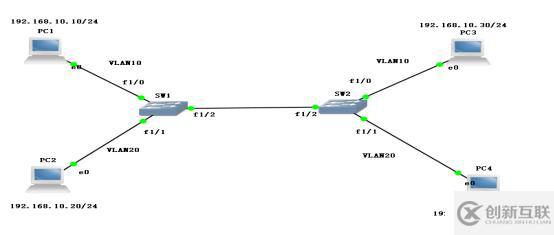

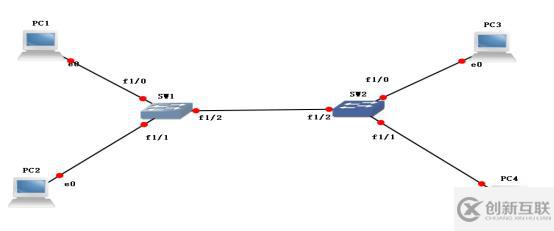

9、連接好后的到如圖的拓?fù)浣Y(jié)構。

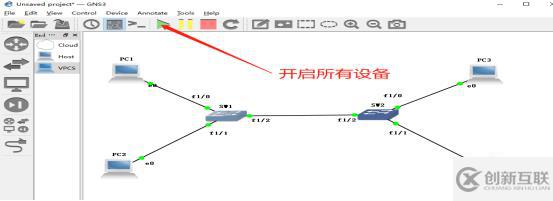

10、點擊地請見開啟所有設備。

11、規劃一下各PC機的VLAN范圍以及IP地址。

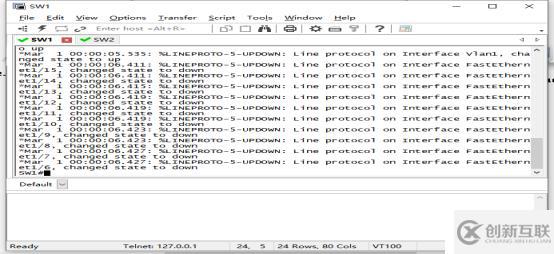

12、雙擊交換機SW1與SW2的圖標打開選項卡。

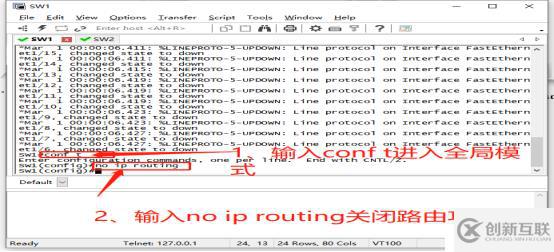

13、先在SW1的選項卡里輸入conf（空格）t進入全局模式，然后輸入no（空格）ip（空格）routing（回車）關閉路由功能。

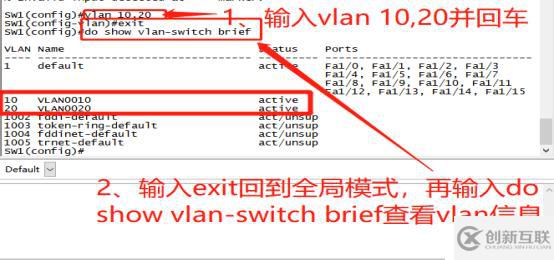

14、輸入vlan（空格）10,20（回車）創建vlan，然后輸入exit（回車）回到全局模式，再輸入do（空格）show（空格）vlan-switch（空格）brief（回車）來查看xlan信息。

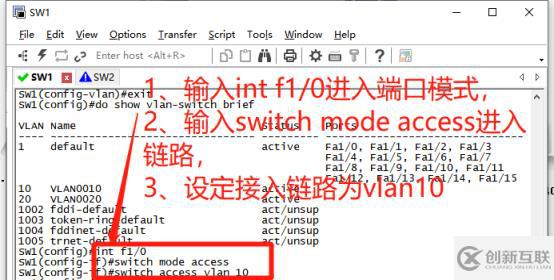

15、輸入int（空格）f1/0（回車）進入打開模式，然后輸入switch（空格）mode（空格）access（回車）進入接入鏈路，在輸入switch（空格）access（空格）vlan（空格）10（回車）將鏈路設定為vlan10。

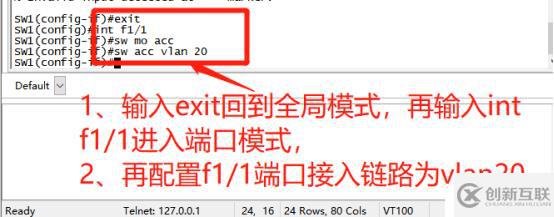

16、同樣的進入到f1/1端口將接入鏈路設定為vlan20。

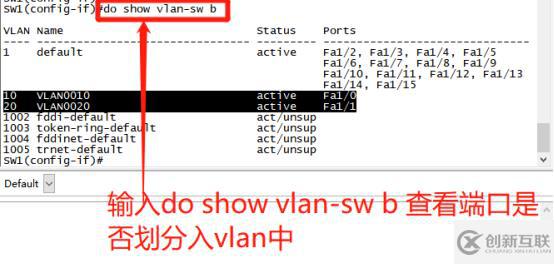

17、輸入do（空格）show（空格）vlan-sw（空格）b進行跨模式查看vlan信息。

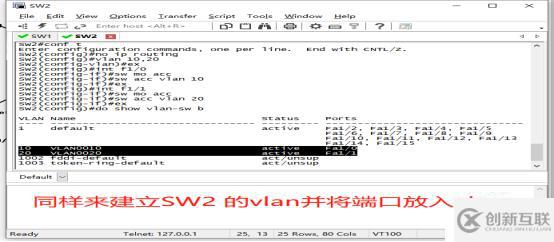

18、根據上述的步驟繼續來設定交換機SW2。

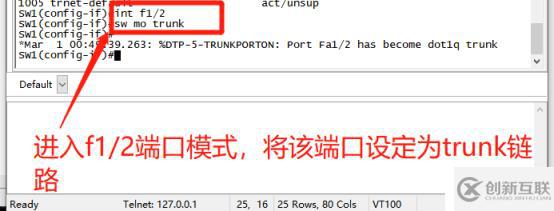

19、再回到SW1的選項卡中輸入int（空格）f1/2進端口模式，然后輸入sw（空格）no（空格）trunk將f1/2端口的鏈路設定為trunk鏈路。

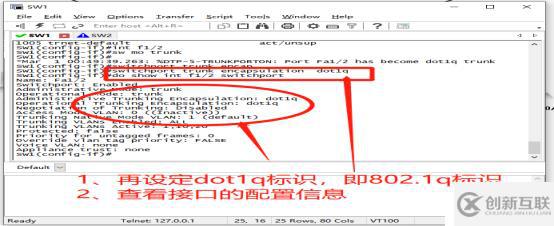

20、繼續設定trunk鏈路的vlan標識，輸入switchport（空格）trunk（空格）encapsulation（空格）dot1q設定封裝802.1q的vlan標識，然后輸入都（空格）show（空格）int（空格）端口號（空格）switchport查看端口標識信息。

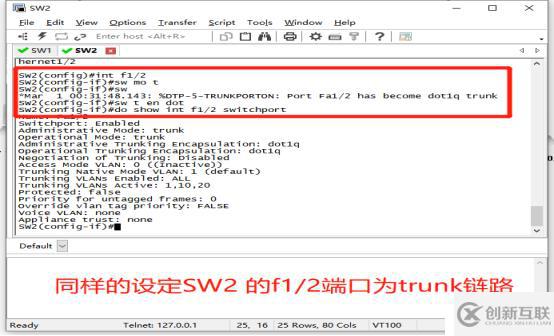

21、根據上述同樣的來設定SW2的vlan標識。

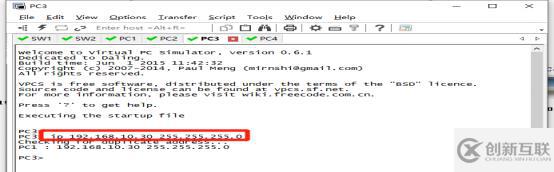

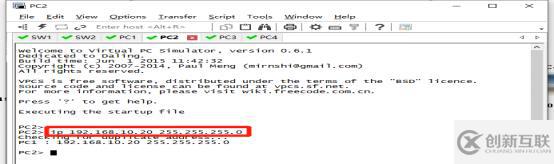

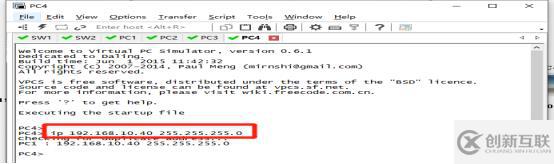

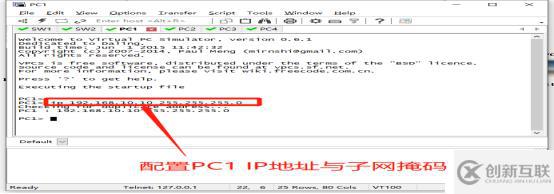

22、雙擊打開使用PC機的選項卡，并輸入ip（空格）IP地址（空格）子網掩碼來挨個設定每一臺的IP地址。

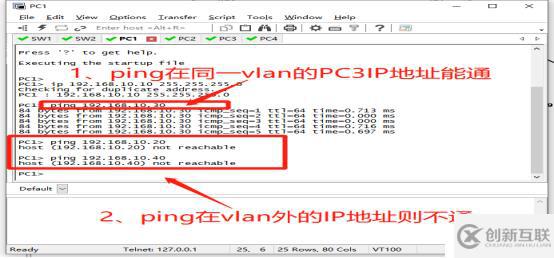

23、在PC1的選項卡里輸入在同一個vlan的PC3的ip地址發現得到反饋信息，然而嘗試連接PC2和PC4缺無所回應。

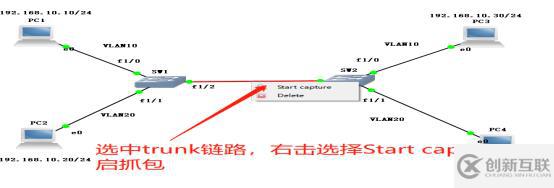

24、在trunk鏈路上開啟抓包功能查看一下。

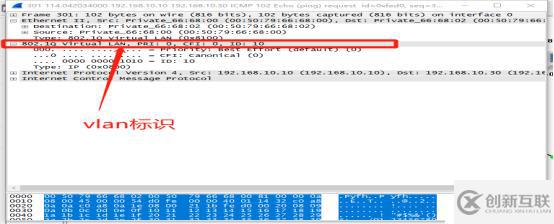

25、可看到鏈路上出現vlan標識。

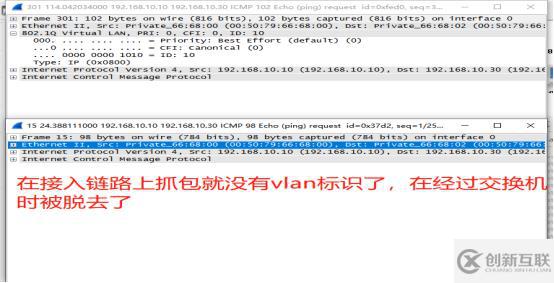

26、同樣去PC3的接入鏈路抓包對比，發現接入鏈路上缺門牙vlan標識。

因此想要在trunk鏈路上傳遞數據就需要通過交換機打vlan標識。而接入鏈路上看不到vlan標識，是因?yàn)関lan標識經過交換機被脫去了，不然計算機是無法識別的。
