一個StateBackEnd 包括以下幾個部分：
1.CheckPointStreamFactory 構造流用于寫出Checkpoint 數據
不同的StateBackEnd會有不同的實現,返回不同的CheckpointStateOutputStream實現，比如 FsStateBackEnd 就會構造文件流, 而MemoryStateBackEnd就會構造ByteArraOutputStream

薩迦網站制作公司哪家好，找創新互聯建站！從網頁設計、網站建設、微信開發、APP開發、響應式網站開發等網站項目制作，到程序開發，運營維護。創新互聯建站于2013年開始到現在10年的時間，我們擁有了豐富的建站經驗和運維經驗，來保證我們的工作的順利進行。專注于網站建設就選創新互聯建站。

CheckpointStateOutputStream 會作為IO代理包含在KeyedStateCheckpointOutputStream 和 OperatorStateCheckpointOutputStream內.

KeyedStateCheckpointOutputStream 和 OperatorStateCheckpointOutputStream 分別需要記錄額外的狀態. KeyedStateCheckpointOutputStream 需要記錄每個keyGroup起始在流中的位置, OperatorStateCheckpointOutputStream 需要記錄每個partition起始在流中的位置, 這些信息都會體現在對應的StreamStateHandle中.

CheckpointStateOutputStream 定義了 closeAndGetHandle 方法返回了一個 StreamStateHandle 的實現，這個句柄會被序列化傳遞給JobManager, JobManager 會將句柄作為快照的一部分集中保存，那么在恢復數據的時候就能夠通過句柄反向獲得InputStream讀取數據
具體參考 AbstractStreamOperator.snapshotState
InternalTimerServiceSerializationProxy.write -> HeapInternalTimerService.snapshotTimersForKeyGroup
KeyedStateBackEnd.snapshot OperatorStateBackEnd.snapshot

2.KeyedStateBackEnd
KeyedStateBackEnd 在創建StreamTask 的時候創建，所以一個Task 對應一個KeyedStateBackEnd.

KeyedStateBackEnd 定義了如何注冊和生成各種State 包括： ListState, MapState, ValueState, AggregatingState, FoldingState, ReducingState

KeyedStateBackEnd 目前有兩種實現： HeapKeyedStateBackend 和 RocksDBKeyedStateBackend. 其中HeapKeyedStateBackend 把狀態存儲在內部的一個StateTable中，每個State name 對應StateTable 中的一個Entry StateTable 包含三元信息：Key, Namespace, Value. Key和Value 很容易理解, Namespace 目前好像僅僅用于Window 算子，記錄了當前的Window 信息， 如果沒有Window 會給一個默認的namespace (VoidNamespace.INSTANCE). RocksDBKeyedStateBackend 會根據StateDescription 生成一個RocksDB column family, 然后在每種State get/set 的時候直接對Rocks DB 進行讀寫操作 *

異步State Snapshot: HeapKeyedStateBackend 和 RocksDBKeyedStateBackend 都支持異步Snapshot, 所謂異步Snapshot 就是起一根獨立線程向 CheckpointStateOutputStream 寫State 數據. 但是對數據結構有要求，因?yàn)樵谧鰏napshot 的過程中 state table 本身可能會繼續變化. 所以需要在snapshot 開始的時候?qū)?shù)據做一個快照. HeapKeyedStateBackend內部用了CopyOnWriteStateTable保證線程安全性，使數據快照的數據不會corrupt. RocksDBKeyedStateBackend 思路是類似的. snapshot 開始的時候調用RocksDB.snapshot, 然后再通過線程異步向 CheckpointStateOutputStream 寫State 數據.

增量 State Snapshot: RocksDBKeyedStateBackend 特有的特性. 具體的實現參考RocksDBIncrementalSnapshotOperation. 這里簡單比較一下RocksDBFullSnapshotOperation和RocksDBIncrementalSnapshotOperation. RocksDBFullSnapshotOperation 會完整地讀取Snapshot中所有的KV數據，然后向流中寫出所有的kvMetadata和kvData. 返回的StateHandle是KeyGroupsStateHandle, 和HeapKedStateBackend一致. 而RocksDBIncrementalSnapshotOperation則會遍歷RocksDB checkpoint目錄下的所有文件. 每次做Checkpoint的時候，RocksDBKeyedStateBackend會記錄當前checkPointId對應的RocksDB ssd文件.這樣在做一次新的Checkpoint的時候就可以比對文件獲取是否有新的數據文件.原有的數據文件不用再寫而是直接返回一個PlaceholderStreamStateHandle. Checkpoint不是逐條遍歷KV寫出,而是直接向流中寫出RocksDB數據文件的數據. 返回的StateHandle是IncrementalKeyedStateHandle其中包含了一組RocksDB數據文件的句柄.
數據恢復的過程也同樣需要區分full/incremental. 分別對應RocksDBFullRestoreOperation和RocksDBIncrementalRestoreOperation

3.OperatorStateBackEnd
主要管理OperatorState. 目前只有一種實現: DefaultOperatorStateBackend. 構造出一個 PartitionableListState (屬于ListState). 這是一個In Memory的實現. Add 操作追加到
內存的一個List中. Snapshot 的過程和KeyedStateBackEnd大同小異，這里就不再贅述.

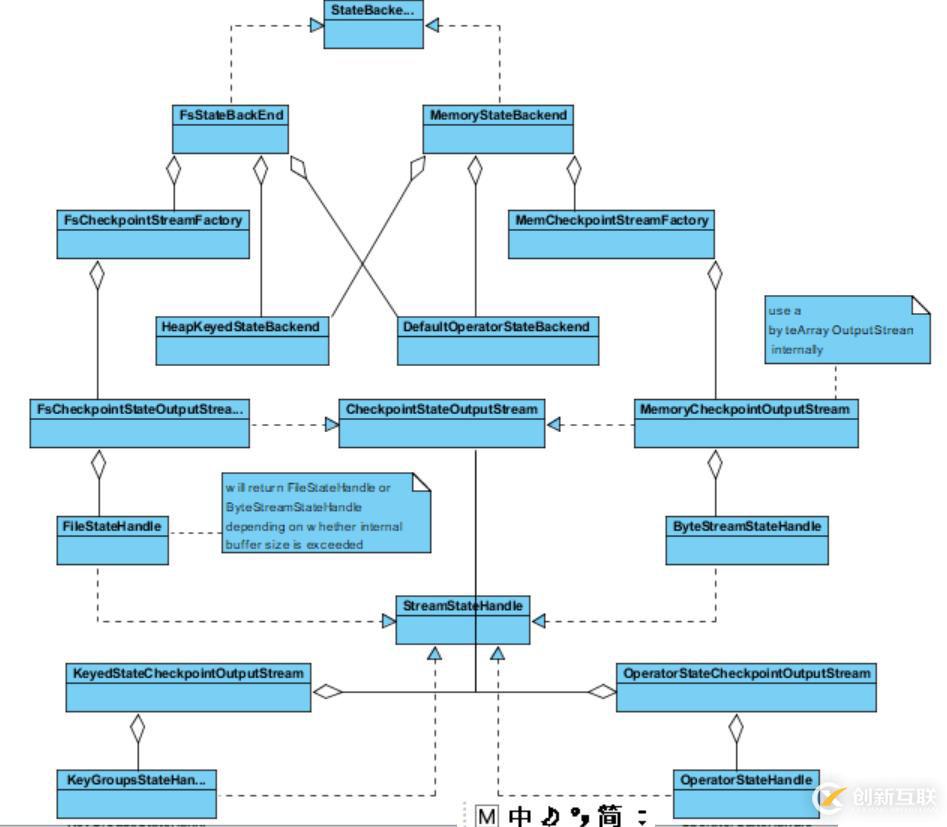

StateBackend 的類結構:

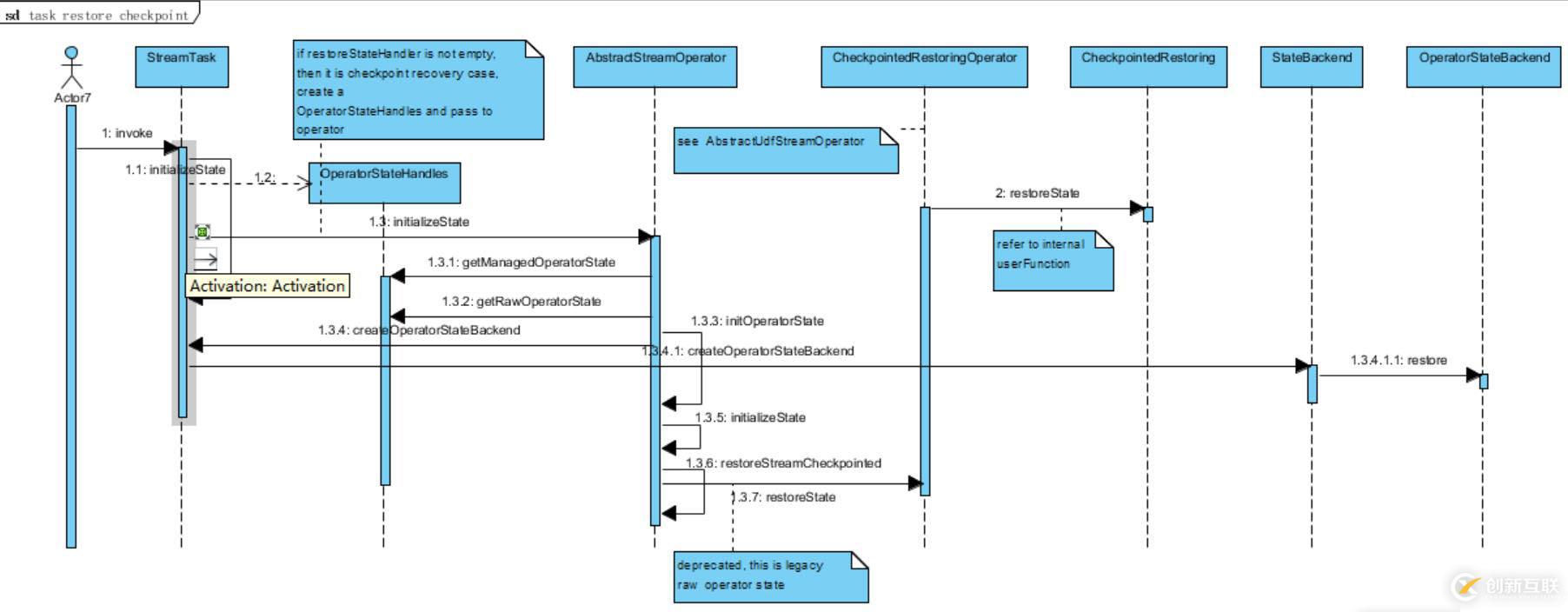

State 恢復的過程:
