RAID（Redundant Array of Independent Disks，獨立磁盤冗余陣列）可以提供較普通磁盤更高的速度、安全性，所以服務器在安裝時都會選擇創建RAID。

因為努力和真誠，有更多的客戶和我們聚集在一起，為了共同目標，成都創新互聯公司在工作上密切配合，從創業型企業到如今不斷成長，要感謝客戶對我們的高要求，讓我們敢于面對挑戰，才有今天的進步與發展。從網站到成都微信小程序,軟件開發,成都app開發,十載企業網站建設服務經驗,為企業提供網站設計,網站托管運營一條龍服務.為企業提供營銷型網站,按需定制設計,原創設計,十載品質,值得您的信賴.

       RAID的創建有兩種方式：軟RAID（通過操作系統軟件來實現）和硬RAID（使用硬件陣列卡）；在企業中用的最多的是：raid1、raid10和raid5。不過隨著云的高速發展，供應商一般可以把硬件問題解決掉。

1.1 RAID幾種常見的分類

       RAID技術經過不斷的發展，現在已擁有從RAID0到6七種基本的RAID 級別

RAID  0	數據條帶化，無校驗
RAID  1	數據鏡像，無校驗
RAID  2	海明碼錯誤校驗及校正
RAID  3	數據條帶化讀寫，校驗信息存放于專用硬盤
RAID  4	單次寫數據采用單個硬盤，校驗信息存放于專用硬盤
RAID  5	數據條帶化，校驗信息分布式存放
RAID  6	數據條帶化，分布式校驗并提供兩級冗余

另外，還有一些基本RAID級別的組合形式，如RAID 10（RAID 0與RAID1的組合），RAID 50（RAID0與RAID5的組合）等。

注意：不同RAID 級別代表著不同的存儲性能、數據安全性和存儲成本

RAID01(  0+1)	先做RAID 0，后做RAID 1，同時提供數據條帶化和鏡像
RAID  10(1+0)	類似于RAID 0+1，區別在于先做RAID  1，后做RAID 0
RAID  50(5+0)	先做RAID 5，后做RAID 0，能有效提高RAID 5的性能

1.2 RAID出現的原因

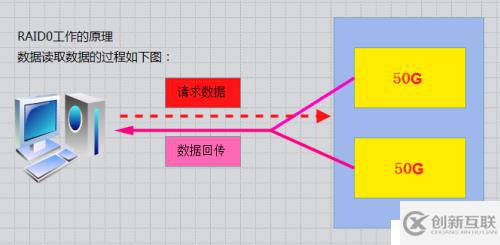

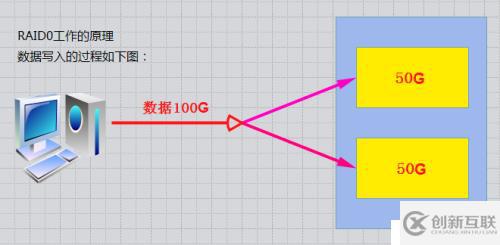

2.1 RAID-0

條帶（strping）

需磁盤數量:2塊以上(大小最好相同)

是組建磁盤陣列中最簡單的一種形式，只需要2塊以上的硬盤即可.

特點:

成本低，可以提高整個磁盤的性能和吞吐量。
RAID 0沒有提供冗余或錯誤修復能力，速度快.

任何一個磁盤的損壞將損壞全部數據；磁盤利用率為100%。

2.2 RAID-1

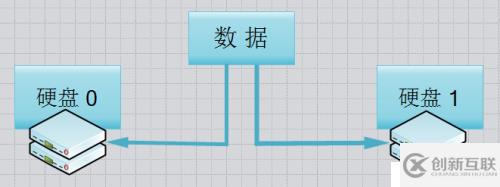

mirroring（鏡像卷）

需要磁盤兩塊以上   2塊   or  3塊

原理:是把一個磁盤的數據鏡像到另一個磁盤上，也就是說數據在寫入一塊磁盤的同時，會在另一塊閑置的磁盤上生成鏡像文件，(同步)

RAID 1 mirroring（鏡像卷），至少需要兩塊硬盤，raid大小等于兩個raid分區中最小的容量（最好將分區大小分為一樣），數據有冗余，在存儲時同時寫入兩塊硬盤，實現了數據備份；

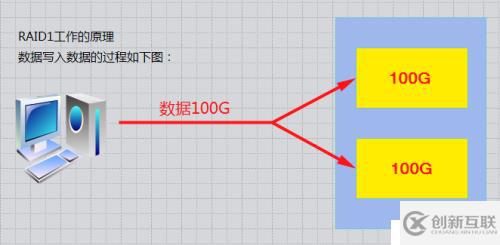

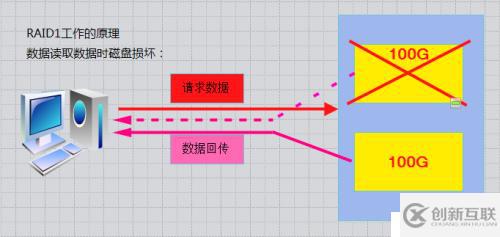

磁盤利用率為50%，即2塊100G的磁盤構成RAID1只能提供100G的可用空間。如下圖

2.3 RAID-5

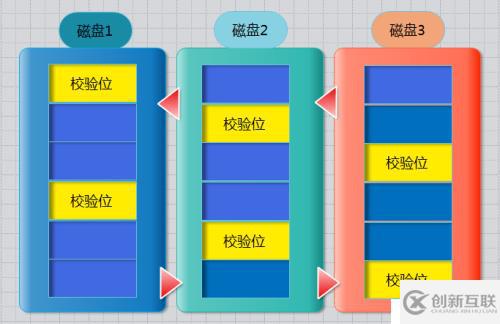

需要三塊或以上硬盤，可以提供熱備盤實現故障的恢復；只損壞一塊，沒有問題。但如果同時損壞兩塊磁盤，則數據將都會損壞?？臻g利用率： (n-1)/n  2/3  如下圖所示

奇偶校驗信息的作用:

當RAID5的一個磁盤數據發生損壞后，利用剩下的數據和相應的奇偶校驗信息去恢復被損壞的數據。

擴展異或運算:

是用相對簡單的異或邏輯運算（相同為0，相異為1）

A值	B值	Xor結果
0	0	0
1	0	1
0	1	1
1	1	0

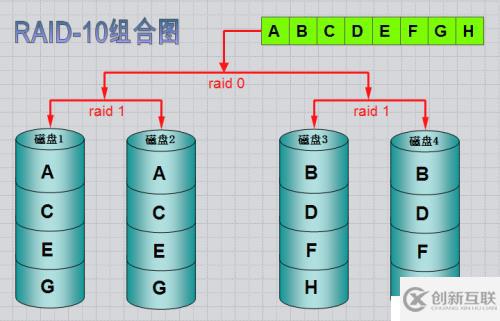

2.4 RAID10

鏡像+條帶

       RAID10是將鏡像和條帶進行兩級組合的RAID級別，第一級是RAID1鏡像對，第二級為RAID 0。RAID10也是一種應用比較廣泛的RAID級別。

       RAID1+0的特點使其特別適用于既有大量數據需要存取，同時又對數據安全性要求嚴格的領域，如銀行、金融、商業超市、倉儲庫房、各種檔案管理等。

先創建raid1，再使用創建的raid1設備創建raid0

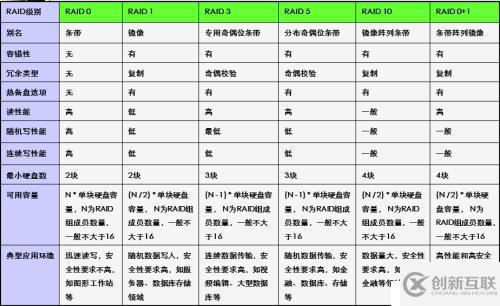

2.5 RAID的比較

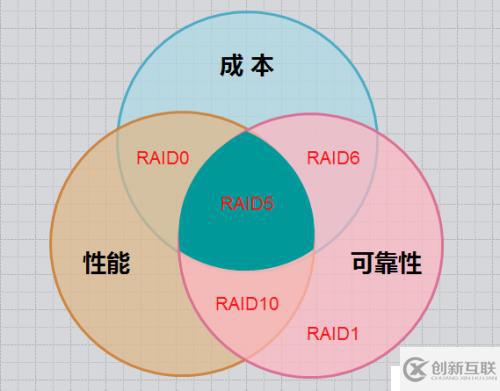

2.5 RAID的選擇

2.6 RAID硬盤失效處理

一般兩種處理方法：熱備和熱插拔

熱備：HotSpare

• 定義：當冗余的RAID組中某個硬盤失效時，在不干擾當前RAID系統的正常使用的情況下，用RAID系統中另外一個正常的備用硬盤自動頂替失效硬盤，及時保證RAID系統的冗余性

• 全局式：備用硬盤為系統中所有的冗余RAID組共享

• 專用式：備用硬盤為系統中某一組冗余RAID組專用

熱插拔：HotSwap

• 定義：在不影響系統正常運轉的情況下，用正常的硬盤物理替換RAID系統中失效硬盤

• 關鍵在于熱插拔時電子器件的保護機制

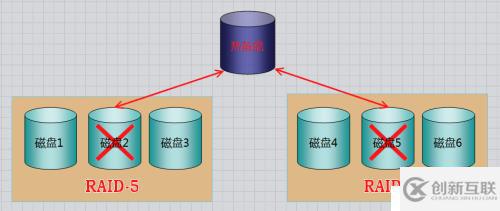

如下圖所示：是一個全局熱備的示例，該熱備盤由系統中兩個RAID組共享，可自動頂替任何一個RAID中的一個失效硬盤

第3章 RAID卡

       RAID卡一般分為硬RAID卡和軟RAID卡兩種，通過用硬件來實現RAID功能的就是硬RAID，獨立的RAID卡，主板集成的RAID芯片都是硬RAID。通過軟件并使用CPU的RAID卡是指使用CPU來完成RAID的常用計算，軟件RAID占用CPU資源較高，絕大部分服務器設備是硬件RAID。

3.2 軟RAID

管理軟raid工具：mdadm

mdadm是linux下用于創建和管理軟件RAID的命令，是一個模式化命令。

常見參數解釋：

-C或--creat	建立一個新陣列	-r	移除設備
-A	激活磁盤陣列	-l或--level=0 1  4 5 6	設定磁盤陣列的級別
D或--detail	-打印陣列設備的詳細信息	-n或--raid-devices=	指定陣列成員（分區/磁盤）的數量
-s或--scan	掃描配置文件或/proc/mdstat得到陣列缺失信息	-x或--spare-devicds=	指定陣列中備用盤的數量
-f	將設備狀態定為故障	-c或--chunk=	設定陣列的塊chunk大小 ，單位為KB
-a或--add	添加設備到陣列	-G或--grow	改變陣型大小或形態
-v    --verbose	顯示詳細信息	-S	停止陣列

       Chunk（塊）: raid存儲數據時每個數據段的大小。 4K，64K

 3.3 實戰：RAID0

環境：添加兩個硬盤

環境：添加兩個sdb硬盤

添加兩個分區：sdb6 sdb7

3.3.1創建raid0

[root@xuegod72 ~]# rpm -qf `whichmdadm`

mdadm-3.3.2-7.el7.x86_64

[root@xuegod72 ~]# mdadm -C -v/dev/md0 -l 0 -n 2 /dev/sdb6 /dev/sdb7

mdadm: chunk size defaults to 512K

mdadm: Defaulting to version 1.2metadata

mdadm: array /dev/md0 started.

3.3.2 查看陣列信息

[root@xuegod72 ~]# mdadm -D

mdadm: No devices given.

[root@xuegod72 ~]# mdadm -Ds

ARRAY /dev/md0 metadata=1.2name=xuegod72:0 UUID=551f2150:ccb1c188:7fcf3cc0:1c9144d3

[root@xuegod72 ~]# mdadm -D /dev/md0

/dev/md0:

       Version : 1.2

 Creation Time : Mon Oct 24 22:12:25 2016

    Raid Level : raid0

    Array Size : 2095104 (2046.34 MiB 2145.39 MB)

  Raid Devices : 2

 Total Devices : 2

   Persistence : Superblock is persistent



   Update Time : Mon Oct 24 22:12:25 2016

         State : clean

 Active Devices : 2

Working Devices : 2

 Failed Devices : 0

  Spare Devices : 0



    Chunk Size : 512K



           Name : xuegod72:0  (local to host xuegod72)

           UUID :551f2150:ccb1c188:7fcf3cc0:1c9144d3

        Events : 0



   Number   Major   Minor  RaidDevice State

       0      8       22        0     active sync   /dev/sdb6

       1      8       23        1     active sync   /dev/sdb7

chunk值:  條帶大小  它分有很多“塊”（Chunk），如果塊尺寸(Chunksize)設置過小就一定會增加占用的塊數

我們也可以把這個配置信息保存起來

[root@xuegod72 ~]# mdadm -Ds

ARRAY /dev/md0 metadata=1.2name=xuegod72:0 UUID=551f2150:ccb1c188:7fcf3cc0:1c9144d3

[root@xuegod72 ~]# mdadm -Ds >/etc/mdadm.conf

[root@xuegod72 ~]# cat !$

cat /etc/mdadm.conf

ARRAY /dev/md0 metadata=1.2name=xuegod72:0 UUID=551f2150:ccb1c188:7fcf3cc0:1c9144d3

3.3.3 對創建的RAID0創建分區

分區時，我們給它所有空間

[root@xuegod72 ~]# fdisk /dev/md0

Welcome to fdisk (util-linux 2.23.2).



Changes will remain in memory only,until you decide to write them.

Be careful before using the writecommand.



Device does not contain a recognizedpartition table

Building a new DOS disklabel with diskidentifier 0x6c8bd2c5.



Command (m for help): n

Partition type:

  p   primary (0 primary, 0extended, 4 free)

  e   extended

Select (default p):

Using default response p

Partition number (1-4, default 1):

First sector (2048-4190207, default2048):

Using default value 2048

Last sector, +sectors or +size{K,M,G}(2048-4190207, default 4190207):

Using default value 4190207

Partition 1 of type Linux and of size 2GiB is set



Command (m for help): w

The partition table has been altered!



Calling ioctl() to re-read partitiontable.

Syncing disks.

[root@xuegod72 ~]# ls /dev/md*

/dev/md0  /dev/md0p1

3.3.4 格式化分區并掛載

[root@xuegod72 ~]# mkfs.xfs /dev/md0p1

meta-data=/dev/md0p1             isize=256    agcount=8, agsize=65408 blks

        =                      sectsz=512   attr=2, projid32bit=1

        =                       crc=0        finobt=0

data    =                      bsize=4096   blocks=523264,imaxpct=25

        =                       sunit=128    swidth=256 blks

naming  =version 2             bsize=4096   ascii-ci=0 ftype=0

log     =internal log          bsize=4096   blocks=2560,version=2

        =                      sectsz=512   sunit=8 blks,lazy-count=1

realtime =none                   extsz=4096  blocks=0, rtextents=0

[root@xuegod72 ~]# mkdir /raid0

[root@xuegod72 ~]# mount /dev/md0p1/raid0/

[root@xuegod72 ~]# df -h|tail -1

/dev/md0p1      2.0G  33M  2.0G   2% /raid0

3.3.5 開機自動掛載

[root@xuegod72 ~]# umount /raid0/

[root@xuegod72 ~]# mount -a

mount: mount point /radi0 does notexist

[root@xuegod72 ~]# vi /etc/fstab

[root@xuegod72 ~]# mount -a

[root@xuegod72 ~]# df

Filesystem     1K-blocks    Used Available Use% Mounted on

/dev/sda3      206234228 3024100 203210128   2% /

devtmpfs          477820       0   477820   0% /dev

tmpfs             492364      84   492280   1% /dev/shm

tmpfs             492364    7152   485212   2% /run

tmpfs             492364       0   492364   0% /sys/fs/cgroup

/dev/sr0         3947824 3947824         0 100% /media

/dev/sda1         303788 130864    172924  44% /boot

tmpfs              98476      16    98460   1% /run/user/42

tmpfs              98476       0    98476   0% /run/user/0

/dev/md0p1       2082816  33056   2049760   2% /raid0

[root@xuegod72 ~]# tail -1 /etc/fstab

UUID="2c398f3c-462f-4106-a51e-7cadd8ef925b"/raid0 xfs defaults 0 0
