如有錯誤，懇請指出。

創新互聯自2013年起，先為洪雅等服務建站，洪雅等地企業，進行企業商務咨詢服務。為洪雅企業網站制作PC+手機+微官網三網同步一站式服務解決您的所有建站問題。

---

文章目錄

• 1. 背景
• 2 網絡結構
• • 2.1 3d Backbone
  • 2.2 Loss Compute
  • 2.3 Data Augment
• 3. 實驗結果

paper：《SECOND: Sparsely Embedded Convolutional Detection》

1. 背景

鑒于VoxelNet等3d檢測算法中使用的3d卷積會導致計算量大且推理速度慢的問題，所以這里提出了一種稀疏卷積(sparse convolution method)。在介紹VoxelNet中，也提及到由于其損失結構采用直接回歸的方式，雖然簡潔但可能會限制其網絡性能，在此基礎上，SECOND提出了一個新的損失函數與數據增強策略來對其進行改進。

---

2 網絡結構 2.1 3d Backbone

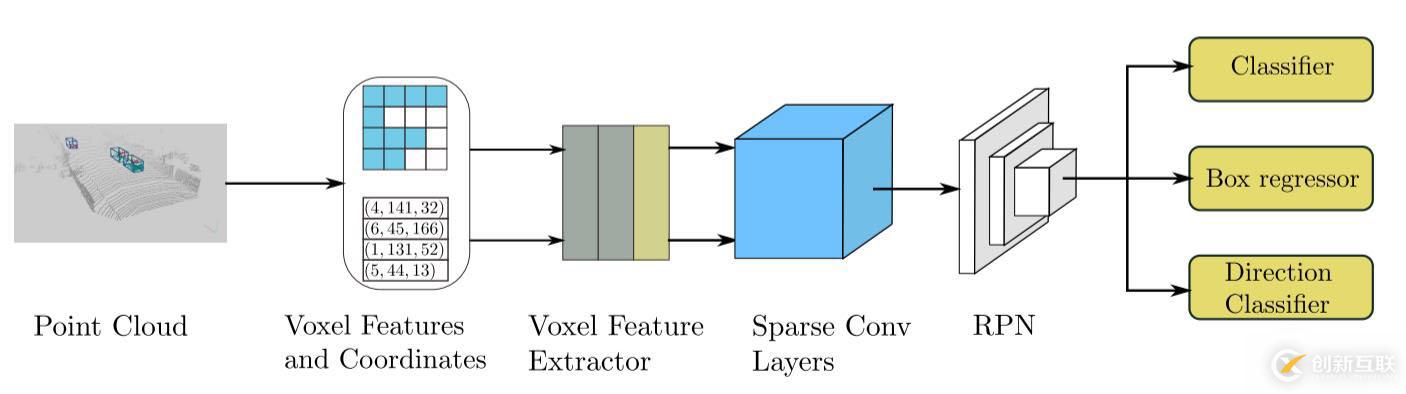

整體的SECOND結構與VoxelNet機構是一樣的，結構圖如下所示。但是，在VoxelNet中使用的3d卷積，這里SECOND提出了稀疏卷積對其進行替換，大大提高了推理速度。

稀疏卷積有兩種：
1）正常稀疏卷積層：沒有相關的輸入點就不用計算輸出點。該方法在僅基于LiDAR的方法上有益。
2）子流型卷積：限制當且僅當相應的輸入位置處于活動狀態時，輸出位置才處于活動狀態。這避免了生成過多的活動點，因?yàn)榛顒?dòng)點過多會導致后續卷積層的速度下降。

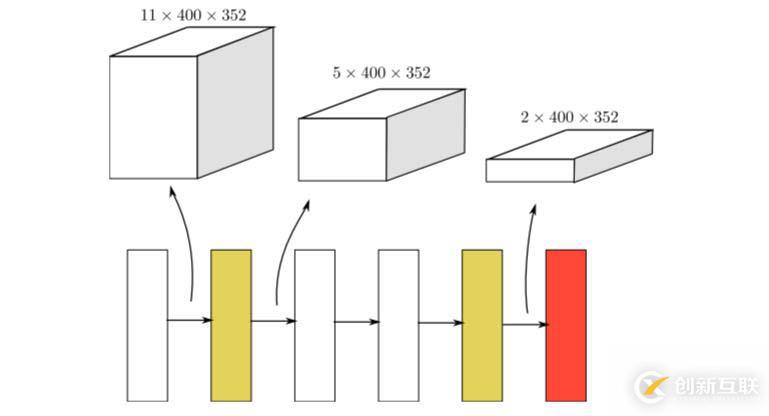

稀疏中間層特征提取如上圖所示，其中黃色框表示稀疏卷積，白色框表示子流形卷積，紅色框表示稀疏到密集層?？梢园l(fā)現其有兩個稀疏卷積階段，每個階段有多個子流型卷積層和一個正常稀疏卷積層對z軸進行下采樣。在z軸維度下采樣到1或2時將稀疏數據轉化為稠密特征圖，reshape成2D數據。

ps：對于稀疏卷積的具體原理，可以參考：稀疏卷積 Sparse Convolution Net，對于稀疏卷積的代碼實現可以查看參考資料3和5.

2.2 Loss Compute

對于損失部分，SECOND對位置信息xyz以及尺寸信息whl都采用了和VoxelNet一樣的方法，也就是直接回歸預測，但是對于角度預測進行了改進。這是由于VoxelNet直接預測弧度偏移，但在0和π的情況下會遇到一個對立的問題，因?yàn)檫@兩個角度對應的是同一個盒子，但當其中一個被誤認為是另一個時，會產生很大的損失。這里SECOND對于角度的損失函數設置為：Lθ = SmoothL1(sin(θp ? θt))。

現在對此損失函數進行分析。SmoothL1函數是偶函數，而Sin函數是奇函數。假設有兩個對稱的anchor對ground truth的角度偏移為-20與20。那么，先經過了奇函數再經過一個偶函數，這兩個框與ground truth所得到的損失是一致的。也就是 SmoothL1(sin(20)) = SmoothL1(sin(-20))。這樣就可以解決對立情況損失較大的問題，現在可以將對立損失改為一致，同時還可以根據角度偏移函數模擬出iou。但是由于兩個相反方向的損失一致，如何判別正負方向。SECOND的解決方案是再輸出一個direction head（方向分類器）來判別，如果anchor繞GT的z軸旋轉大于0，則結果為正；否則為負。

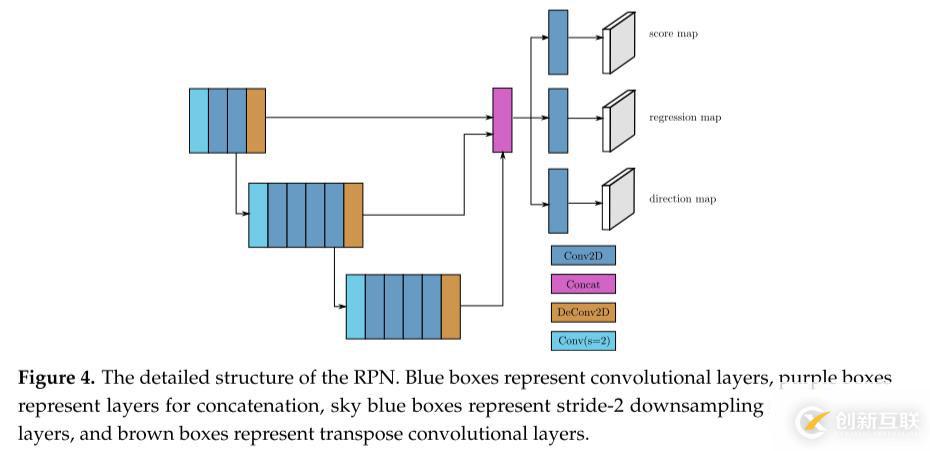

SECOND的RPN結構如下所示，由于新增加了一個方向分類器，所以總共有三個head：score map(類別分類器)、regression map(回歸預測)、direction map(框方向分類器)。這里同樣使用了多尺度融合的策略，進行兩個尺寸的下采樣再上采樣到相同尺寸進行拼接融合。后續再對融合的特征圖進行1x1卷積降維構建3個head。

2.3 Data Augment

此外，SECOND還提出了一種類似copystate的數據增強策略。將GT及其包含的點提取出來， 做成一個數據庫，當訓練的時候，隨機取出幾個GT放到正在訓練的場景中。但是為了避免重疊，所以會進行一個碰撞測試，思想是類似的，只是實現的方法不一樣。其他的數據增強策略就不多說了，就是和VoxelNet類似的隨機縮放，隨機旋轉等。

---

3. 實驗結果

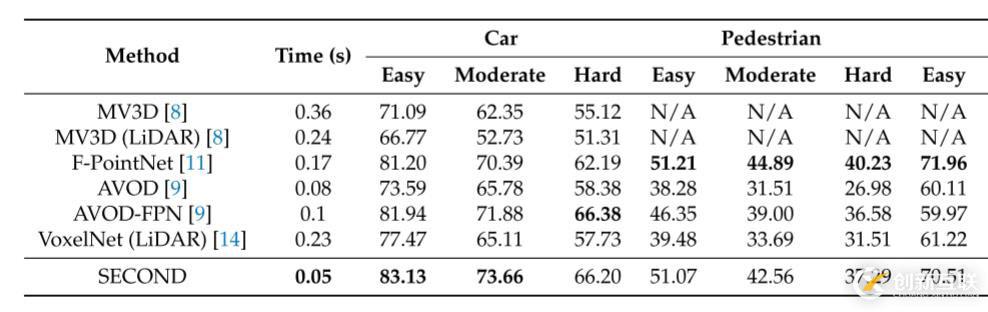

SECOND就是在VoxelNet的基礎上提出了稀疏卷積來提高推理速度，同時還設計了一種新穎的角度損失解決了對立情況(0與π)損失較大的問題，但需要direction map來進行輔助處理。測試集結果如下所示，推理速度上達到了SOTA水平。

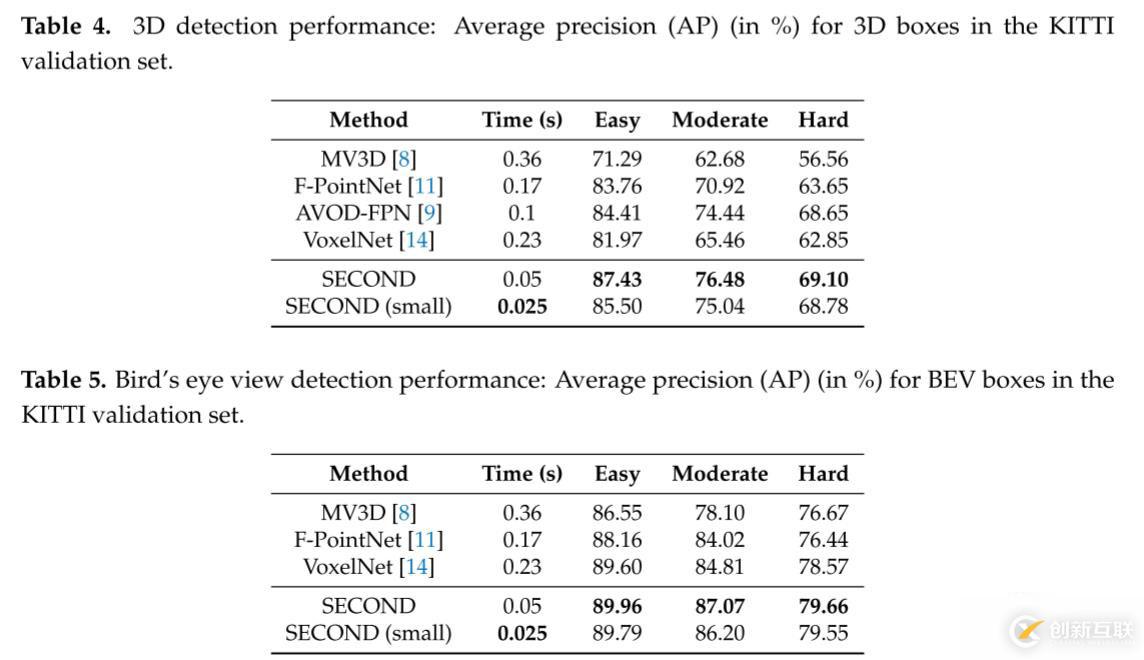

驗證集結果如下所示：

---

參考資料：

1. 論文閱讀 SECOND:Sparsely Embedded Convolutional Detection
2. SECOND筆記
3. 基于pytorch簡單實現稀疏3d卷積（SECOND）
4. 稀疏卷積 Sparse Convolution Net
5. 優化版-基于pytorch簡單實現稀疏3d卷積（SECOND）
