Linux 內核定時器是內核用來控制在未來某個時間點（基于jiffies）調度執行某個函數的一種機制，其實現位于 <Linux/timer.h> 和 kernel/timer.c 文件中。

創新互聯始終致力于在企業網站建設領域發展。秉承“創新、求實、誠信、拼搏”的企業精神，致力為企業提供全面的網絡宣傳與技術應用整體策劃方案，為企業提供包括“網站建設、響應式網站設計、手機網站建設、微信網站建設、成都小程序開發、商城網站建設、平臺網站建設秉承"和諧、參與、激情"的文化，與客戶和合作伙伴齊心協力一起成長，共同發展。

開發平臺

• 芯靈思SinlinxA33開發板

  淘寶店鋪: https://sinlinx.taobao.com/

嵌入式linux 開發板交流 QQ:641395230

內核定時器的數據結構

struct timer_list {
    struct list_head entry;  //雙向鏈表元素list：用來將多個定時器連接成一條雙向循環隊列。
    unsigned long expires; //expires 字段表示期望定時器執行的 jiffies 值，到達該 jiffies 值時，將調用 function 函數，并傳遞 data 作為參數。
    void (*function)(unsigned long); //指向一個可執行函數。當定時器到期時，內核就執行function所指定的函數。而data域則被內核用作function函數的調用參數。
    unsigned long data;
    struct tvec_base *base;
    /* ... */
};

時間比較操作

在定時器應用中經常需要比較兩個時間值，以確定timer是否超時，所以L(fǎng)inux內核在timer.h頭文件中定義了4個時間關系比較操作宏。這里我們說時刻a在時刻b之后，就意味著時間值a≥b。Linux強烈推薦用戶使用它所定義的下列4個時間比較操作宏（include/linux/timer.h）：

#define time_after(a,b) ((long)(b) - (long)(a) < 0)
#define time_before(a,b) time_after(b,a)
#define time_after_eq(a,b) ((long)(a) - (long)(b) >= 0)
#define time_before_eq(a,b) time_after_eq(b,a)

Linux 內核時間相關轉換函數

1. unsigned long usecs_to_jiffies(const unsigned int u)

功能： 把微秒轉換成時鐘節拍
參數： u 時間微秒
返回： 對應的時鐘節拍數量

2. unsigned long msecs_to_jiffies(const unsigned int m)

功能： 把毫秒轉換成時鐘節拍
參數： u 時間毫秒
返回： 對應的時鐘節拍數量
示例： 要定時從現在開始， 3 毫秒執行一個函數
expires 設置為 jiffies+ msecs_to_jiffies(3)

Linux 內核定時器操作相關 API

1. 靜態定義結構體變量并且初始化（宏）
   DEFINE_TIMER(_name, _function, _expires, _data)

功能： 定義一個名字為_(kāi)name 的 struct timer_list 結構的變量， 并且初始化它的 function, expires, data 成員

2. 定時器初始化（宏）

init_timer(timer)

功能： 只是對 struct timer_list 結構成員進行一些基礎初始化操作， function, expires, data 成員還需要用戶自
己填充。

3.設置定時器（宏）

setup_timer(timer, fn, data)

功能： 設置定時器中的 function, data 和一些基礎成員， expires 并沒有初始化， 需要用戶自己進行初始化

4. 注冊定時器到內核

void add_timer(struct timer_list *timer)

功能： 向內核注冊一個定時器， 注冊后會馬上開始計時。

5.從內核注銷定時器

int del_timer(struct timer_list * timer);

功能： 從內核定時鏈表上刪除指定的定時器， 刪除后就不會再執行綁定的函數

6. 修改定時器定時時間值， 并且重新注冊

int mod_timer(struct timer_list *timer, unsigned long expire0.s);

功能： 修改定時器定時時間值， 并且重新注冊， 不管這個定時的超時函數是否執行過。 執行完成后會馬上啟
動定時。

內核定時器編程步驟

Step1 定義timer_list 結構變量

Step2 定義超時函數

Step3 對timer_list結構變量進行初始化

Step4 注冊定時器，啟動定時

Step5 注銷定時器

實驗平臺：芯靈思SinlinxA33開發板

驅動代碼：

#include <linux/module.h>
#include <linux/init.h>
#include <linux/timer.h>

//Step1 timer_list 結構變量
struct timer_list timer;
//Step2 超時函數
void timer_fun(long data)
{
        printk("%s is call! data:%d\r\n",__FUNCTION__,data);//__FUNCTION__   獲取當前函數名
        mod_timer(&timer, jiffies + HZ*1); //再次修改本定時器超時時間為當前時間后1秒
}
static int __init timer_init(void)
{
        //Step3 對timer_list結構變量進行初始
        init_timer(&timer);
        setup_timer(&timer, timer_fun, 666);
        timer.expires = jiffies + HZ*2;
        //Step4 注冊定時器，啟動定時
        add_timer(&timer);
        printk("Timer start!\r\n");
        return 0;
}
static void __exit timer_exit(void) //Module exit function specified by module_exit()
{
        //Step5 注銷定時器
        del_timer_sync(&timer);
        printk("Timer over!\r\n");
}
module_init(timer_init);
module_exit(timer_exit);
MODULE_LICENSE("GPL");

Makefile代碼：

KERN_DIR = /work/lichee/linux-3.4
all:
        make -C $(KERN_DIR) M=`pwd` modules
clean:
        make -C $(KERN_DIR) M=`pwd` modules clean
        rm -rf modules.order
obj-m        += timer_drv.o

嵌入式linux 開發板交流 QQ:641395230

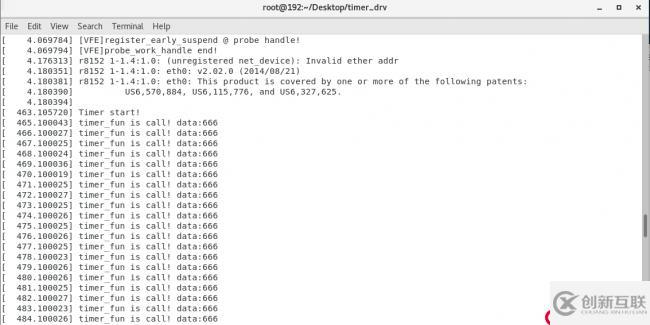

最后使用 dmseg 命令查看，可以看到每隔1秒打印一次
