這篇文章給大家介紹怎么在Python中利用matplotlib繪制矩形，內容非常詳細，感興趣的小伙伴們可以參考借鑒，希望對大家能有所幫助。

創新互聯網站建設提供從項目策劃、軟件開發，軟件安全維護、網站優化(SEO)、網站分析、效果評估等整套的建站服務，主營業務為網站設計、成都網站制作，app軟件開發公司以傳統方式定制建設網站，并提供域名空間備案等一條龍服務，秉承以專業、用心的態度為用戶提供真誠的服務。創新互聯深信只要達到每一位用戶的要求，就會得到認可，從而選擇與我們長期合作。這樣，我們也可以走得更遠！

假設矩形兩點坐標如下，分別為：x1, y1, x2, y2

cat_dict['bbox'][i] = (min_row, min_col, max_row, max_col)

1. plt.plot(x,y)

這種方式畫的矩形 因為邊距的問題 會放縮

plt.plot([cat_dict['bbox'][i][1], cat_dict['bbox'][i][3], cat_dict['bbox'][i][3], cat_dict['bbox'][i][1], cat_dict['bbox'][i][1]], # col
     [cat_dict['bbox'][i][0], cat_dict['bbox'][i][0], cat_dict['bbox'][i][2], cat_dict['bbox'][i][2], cat_dict['bbox'][i][0]], # row
     color=[c / 255 for c in label_colors[cat_idx]], marker='.', ms=0)

2. ax.add_line(Line2D)

添加 4 條直線的方式，比較繁瑣

from matplotlib.lines import Line2D
color = [c / 255 for c in label_colors[cat_idx]]
ax.add_line(Line2D([cat_dict['bbox'][i][1], cat_dict['bbox'][i][3]],
          [cat_dict['bbox'][i][0], cat_dict['bbox'][i][0]],
          linewidth=2,
          color=color))
ax.add_line(Line2D([cat_dict['bbox'][i][3], cat_dict['bbox'][i][3]],
          [cat_dict['bbox'][i][0], cat_dict['bbox'][i][2]],
          linewidth=2,
          color=color))
ax.add_line(Line2D([cat_dict['bbox'][i][3], cat_dict['bbox'][i][1]],
          [cat_dict['bbox'][i][2], cat_dict['bbox'][i][2]],
          linewidth=2,
          color=color))
ax.add_line(Line2D([cat_dict['bbox'][i][1], cat_dict['bbox'][i][1]],
          [cat_dict['bbox'][i][2], cat_dict['bbox'][i][0]],
          linewidth=2,
          color=color))

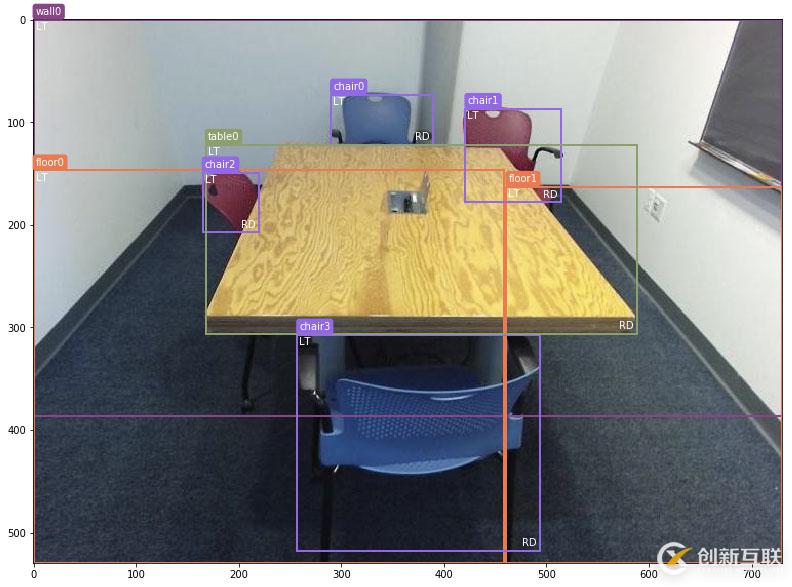

3. plt.gca().add_patch(plt.Rectangle())

最好的一種實現方式，fast rcnn 也是這么用的，傳送門

plt.gca().add_patch(plt.Rectangle(xy=(cat_dict['bbox'][i][1], cat_dict['bbox'][i][0]),
width=cat_dict['bbox'][i][3] - cat_dict['bbox'][i][1],
height=cat_dict['bbox'][i][2] - cat_dict['bbox'][i][0],
edgecolor=[c / 255 for c in label_colors[cat_idx]],
fill=False, linewidth=2))

關于怎么在Python中利用matplotlib繪制矩形就分享到這里了，希望以上內容可以對大家有一定的幫助，可以學到更多知識。如果覺得文章不錯，可以把它分享出去讓更多的人看到。
