在寫STC15實驗箱4的出廠測試程序.
發現memset(buf, 0, 256)一片256字節的xdata內存時, 無法將這片內存全部清0, 只清了不到0x20個字節.
其他標準C庫函數e.g. sprintf, strlen 也不好使. 這咋玩啊?

后來通過換件法得知, 是外掛的32KXRAM和外掛的ST7920-12864都在使用P0和P2口引起的問題.
STC官方整出這樣的原理圖, 真是敗筆.
怪不得我買的其他STC官方板子, 都沒有焊接外掛RAM的芯片…

嘗試分析和折中解決這個問題.

筆記

看看官方原理圖關于外掛XRAM和ST7920-12864這塊.

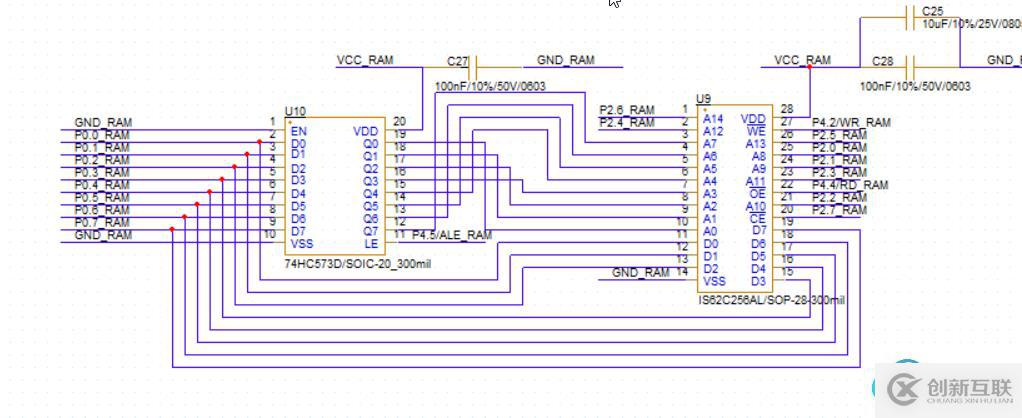

原理圖 - 外掛XRAM

XRAM用到了P0, P2, P4.2, P4.4, P4.5,

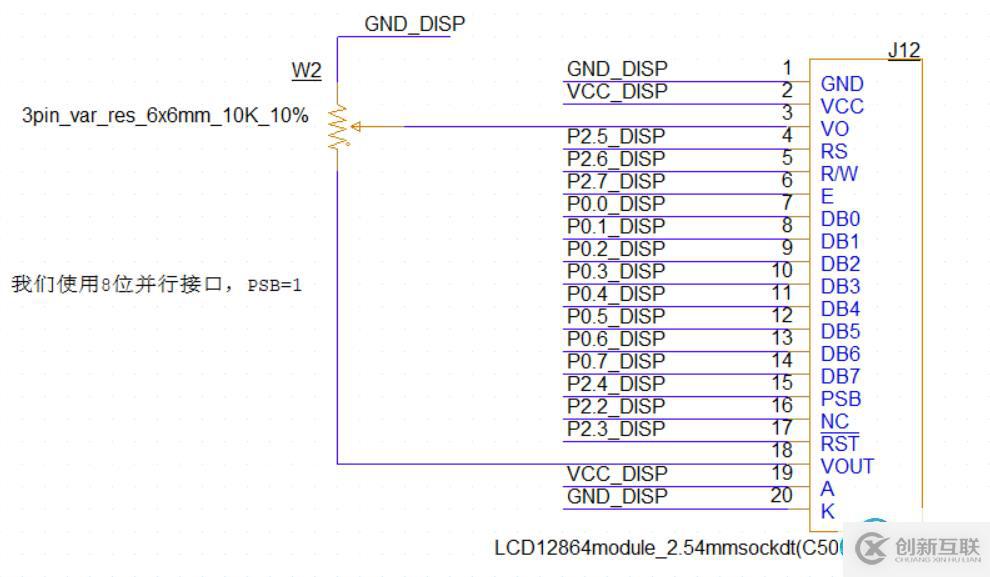

原理圖 - 12864

可以看到按照官方原有連接, 用到了P0, P2
如果是并口通訊, 就用到P0, P2
如果是串行通訊, 就用到P2

那理論上, 訪問xdata時, 就會動到P0, P2.
那保不準12864的上的P0, P2就會不是高阻狀態, 如果12864給了P0, P2新的值, 就會對xdata的訪問造成錯誤.

錯誤現象

初始化外部RAM時, 開始用了 ExternalRAM_enable();
只使用外部RAM, 內部擴展RAM范圍(0 ~ 0x6ff)不用.
當初始化buf時, 從memset可以看到, 只清了不到0x20個字節.

#define TMP_BUFFER_LEN 256
// ...
u8 xdata g_tmp_buf[TMP_BUFFER_LEN];
// ...
	BUS_SPEED_1T();	//1T  2T  4T  8T	3V@22MHZ用1T會訪問錯誤

	ExternalRAM_enable(); // 只使用外部RAM, 不使用內部擴展RAM(0x0 ~ 0x6ff)

	EA = 1;

	my_memset(g_tmp_buf, 0, sizeof(g_tmp_buf));

現在只允許了外部RAM操作, 還沒執行memest

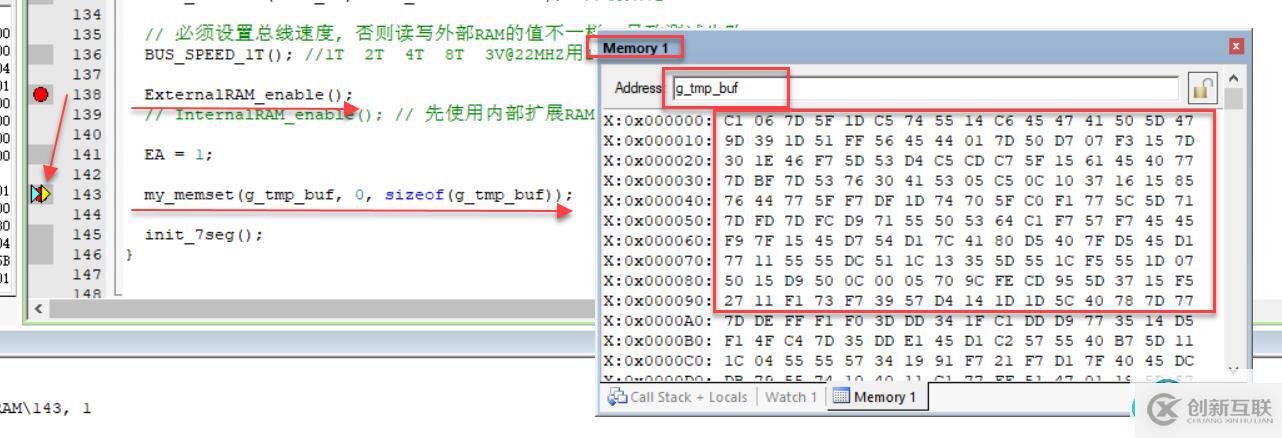

將g_tmp_buf放到memory窗口中, 查看到的內容是隨機的亂碼.

單步進入my_memset, 觀察清buf前后, g_tmp_buf在memory窗口中的內容差別.

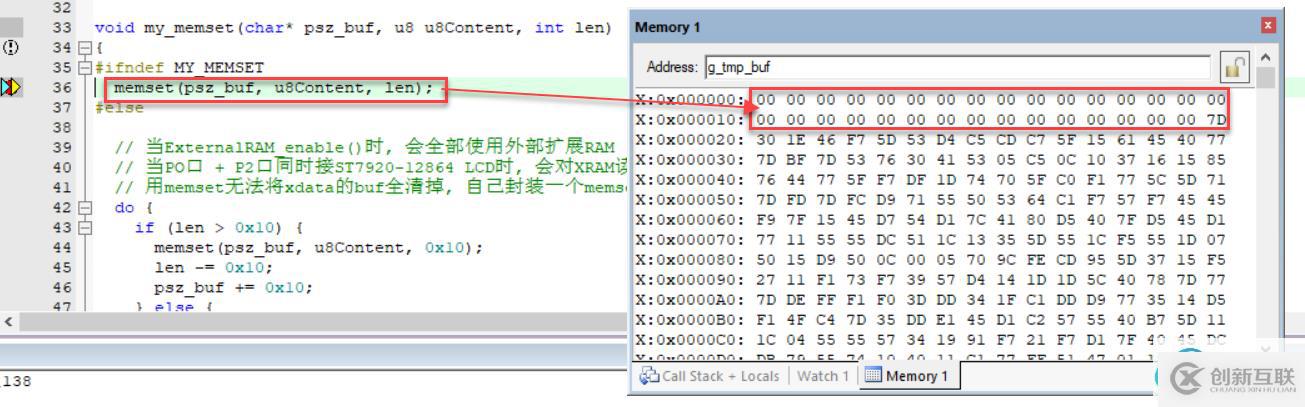

步過C庫函數 memset, 本來要清0x100個字節, 但是只清了不到0x20個字節.
將LCD-12864硬件摘掉, 再執行這個測試, 可以看到清掉了0x100個字節, memset是正常的.
這說明, 12864連接到P0, P2口時, 對xdata的訪問是有影響的.

STC的資料上有說到, 如果使能內部擴展RAM:
當xdata地址小于0x6ff, 會使用內部擴展RAM.
當xdata地址大于0x6ff時, 會自動使用片外口擴展RAM.

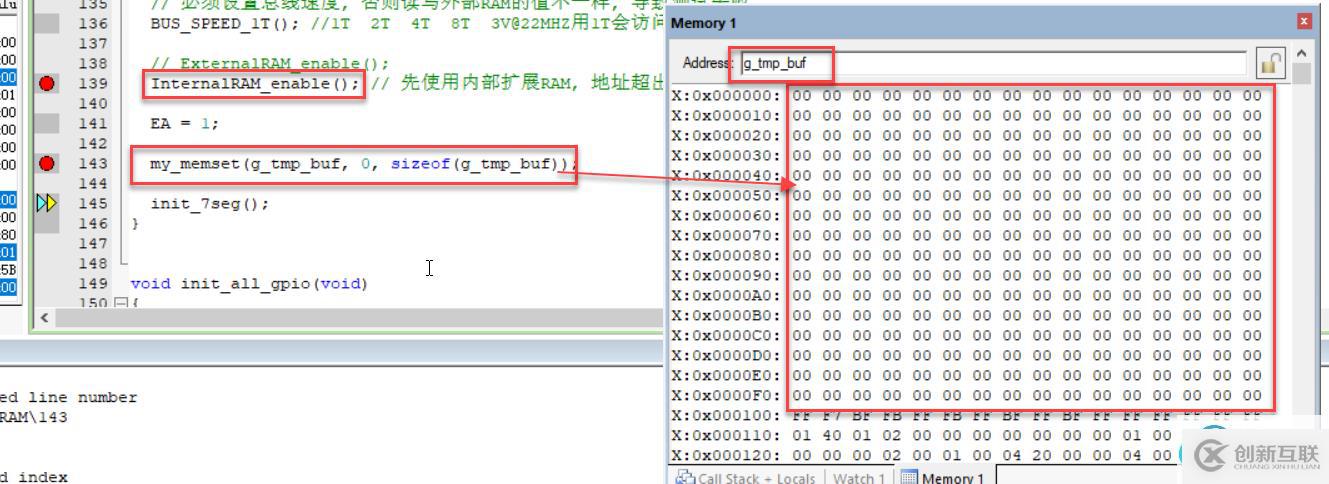

嘗試使能片內擴展RAM, 再試試memset操作.

可以看到, 是可以正常清掉xdata中定義的buf.

總結

如果外掛的12864和外擴的XRAM都使用P0, P2, 那一定是有沖突的.
如果是自己畫的新板子, 可以考慮將12864用串行通訊, 將串口通訊用到的幾個引腳用閑散的GPIO來代替, 然后使用SPI的方式來通訊.

如果是使用已有的板子(e.g. 買的或自己做的STC15實驗箱4), 硬件沒辦法改. 此時只能是嘗試使能內部擴展RAM.
當然, 如果xdata的地址超過0x6ff時, 還是會引起xdata操作失敗.
如果非要使用32KB的外掛XRAM, 必須要摘掉12864.
如果非要使用12864, 那么XRAM就只能使用內部的擴展XRAM地址范圍(0x0~0x6ff), 外部掛的32KBXRAM就沒法用了.
因?yàn)镾TC使能內部擴展RAM后, 如果地址超出0x6ff, 就會自動使用外接的32KB的XRAM, 所以不需要特意執行ExternalRAM_enable().
ExternalRAM_enable()這個函數就是廢的, 沒有需求調用這個函數.
