路由器的工作原理：
   1、路由器僅僅關心數據中的 “ 目標IP 地址” ；
   2、路由器提取 目標IP地址，與 路由表中的條目進行匹配：
          如果匹配成功，則轉發；
        如果匹配不成功，則丟棄；
  匹配原則：
         最長匹配原則。

創新互聯是一家從事企業網站建設、網站建設、成都網站設計、行業門戶網站建設、網頁設計制作的專業的建站公司，擁有經驗豐富的網站建設工程師和網頁設計人員，具備各種規模與類型網站建設的實力，在網站建設領域樹立了自己獨特的設計風格。自公司成立以來曾獨立設計制作的站點成百上千家。

匹配過程：
 舉例 - R1 的 192.168.12.1 訪問目標 R3 的 192.168.23.3 ；
   1、首先查看 R1 的 路由表 - show ip route
       S 192.168.23.0 /24 [1/0] via 192.168.12.2
  以上條目中，首先查看其中的子網掩碼長度 /24；表示該條目?jī)H僅查看目標IP地址中前面24位；        如果目標IP地址中的前24位，與路由條目中前面的24位，完全相同，則表示匹配成功，轉發出去；
     如果與路由條目前面的24位，不相同； 則表示匹配失敗，丟棄數據包；
   2、判定“目標IP地址中的制定位數”是否與“路由條目”中的“指定位數”相同；
      如果相同，轉發
      如果不同，丟棄

路由本質：
   通過一個“路由表”，來實現路由功能；

實驗：

1、為每個路由器改名并且配置IP地址：

R1：

   Route>enable

    Route# configuration terminal

    Router(config)# no ip domain lookup

    Router(config)# hostname R1
   R1(config)# interface gigabitEthernet0/1
   R1(config-if)# no shutdown
   R1(config-if)# ip address 192.168.12.1 255.255.255.0

R2:

  Route>enable

    Route# configuration terminal

    Router(config)# no ip domain lookup

    Router(config)# hostname R2
   R2(config)# interface gigabitEthernet0/1
   R2(config-if)# no shutdown
   R2(config-if)# ip address 192.168.12.2 255.255.255.0

   R2(config)# interface gigabitEthernet0/2
   R2(config-if)# no shutdown
   R2(config-if)# ip address 192.168.23.1 255.255.255.0

R3:

  Route>enable

    Route# configuration terminal

    Router(config)# no ip domain lookup

    Router(config)# hostname R3
   R3(config)# interface gigabitEthernet0/2
   R3(config-if)# no shutdown
   R3(config-if)# ip address 192.168.23.2 255.255.255.0

2、配置完IP后，我們會發現他們兩兩之間是不通的，那么接下來我們要進行正式配置路由。

    路由配置分為兩種：

            1、靜態路由：

                  i：下一跳地址為端口：

                R1(config)# ip route 192.168.23.0 255.255.255.0 gigabitEthernet0/1

                R3(config)# ip route 192.168.12.0 255.255.255.0 gigabitEthernet0/2

                  ii：下一條地址為IP：

                R1(config)# ip route 192.168.23.0 255.255.255.0 192.168.12.2
                                  （網段）   （子網掩碼） （下一跳端口IP）
                R3(config)# ip route 192.168.12.0 255.255.255.0 192.168.23.1
建議： 在配置靜態路由時，使用第二種配置方式；減少 ARP 報文的發送

            2、動態路由：

                R1(config)# router rip

                R1(config-router)# network 192.168.12.0    //發布自己的網段 ；

                R2(config)# router rip

                R2(config-router)# network 192.168.12.0    //發布自己的網段 ；

                R2(config-router)# network 192.168.23.0    //發布自己的網段 ；

                R3(config)# router rip

                R3(config-router)# network 192.168.23.0    //發布自己的網段 ；

3、配置完成后檢查一下：

                 R1# show ip route ；

路由屬性：
   路由條目的組成：
   R1：
   S： 192.168.1.0 /24    [1/0]        via    192.168.23.2           //靜態路由
        源IP地址     [管理距離/度量值]  通過  下一跳（設備端口IP）
   管理距離（Admin Distance） :
      表示路由條目的穩定性；取值范圍 0 -- 255 ；值越小表示越穩定； 當值達到255時，不會放入路由表；
      每種類型的路由，都有一個默認的管理距離；
          比如 ， 直連路由管理距離 為 0 ； 靜態路由管理距離 為 1 ；

   度量值：
           表示路由器去往該目標網段的距離； 越小越好；
      對于直連和靜態路由，metric 都為0 ，且不可以更改；

注意：
   當去往同一個網絡具有多個條目時，會進行路由屬性的比較，
   選擇一個最優的，放入路由表：
      1、首先比較 AD ， 越小越好；
      2、如果AD相同，則比較Metric ， 越小越好；
      3、如果都相同，則同時放入路由表，形成”負載均衡“；

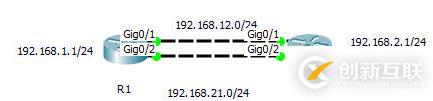

出口鏈路備份配置：

浮動靜態路由?。　〖凑{(diào)整出口靜態路由的管理距離為非默認值；

R1(config)# ip route 192.168.2.0 255.255.255.255 192.168.12.2 // 主鏈路；

R2(config)# ip route 192.168.1.0 255.255.255.255 192.168.12.1 // 主鏈路；

R1(config)# ip route 192.168.2.0 255.255.255.255 192.168.21.2 9 //備份鏈路的路由 AD 調整為 9 ;

R2(config)# ip route 192.168.1.0 255.255.255.255 192.168.21.1 9 //備份鏈路的路由 AD 調整為 9 ;

測試步驟：
  1、配置完成之后，查看 R2 路由表，僅有主鏈路路由進入；
  2、關閉R2上連接 R1 的端口（模擬主鏈路故障），此時備份鏈路
      對應的路由（管理距離為9）進入路由表；
  3、開啟R2上連接 R1 的端口（模擬主鏈路故障修復）， 此時備份
     鏈路所對應的路由”跳出“路由表，主鏈路路由進入；

注意：

        之前我們說過三層交換機也有路由功能；

       某些型號的多層交換機，默認沒有開啟路由功能；
      SW# configuration terminal
      SW(config)# ip routing    // 開啟路由功能；

     R1#show ip route            //打開路由表；
Codes: L - local, C - connected, S - static, R - RIP, M -
      mobile, B - BGP

     在顯示的內容中，如果有“codes”，則說明開啟了路由功能；
