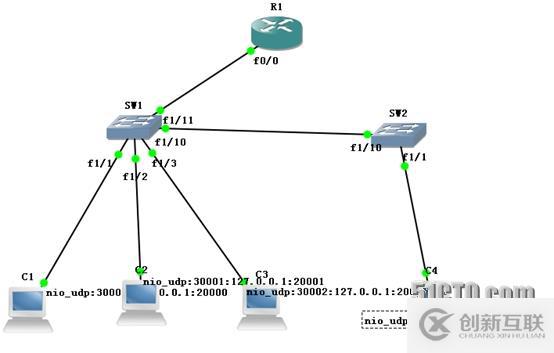

1.      實驗拓?fù)?

創新互聯建站服務項目包括東興網站建設、東興網站制作、東興網頁制作以及東興網絡營銷策劃等。多年來，我們專注于互聯網行業，利用自身積累的技術優勢、行業經驗、深度合作伙伴關系等，向廣大中小型企業、政府機構等提供互聯網行業的解決方案，東興網站推廣取得了明顯的社會效益與經濟效益。目前，我們服務的客戶以成都為中心已經輻射到東興省份的部分城市，未來相信會繼續擴大服務區域并繼續獲得客戶的支持與信任！

使用GNS3模擬器(版本0.8.6)

2.      實驗需求:

 a)  C1和C3是vlan10成員,C2和C4是vlan20成員

 b)  配置VTP使SW3自動學習vlan信息

 c)  在R1上配置DHCP為所有成員分配IP

 d)  所有成員互通

3.      實驗步驟:

 a)       IP地址劃分:

   vlan10成員的網關:192.168.10.1

   vlan20成員的網關:192.168.20.1

 b)       配置腳本:

      SW1的配置如下:

SW1#conf t

SW1(config)#no ip routing //關閉路由功能

SW1(config)#vlan 10,20 //同時添加vlan 10 vlan20

SW1(config)#int f1/1

SW1(config-if)#switchport access vlan 10 //把f1/1以訪問模式加入到vlan10中

SW1(config-if)# int f1/2

SW1(config-if)#switchport access vlan 20

SW1(config-if)# int f1/3

SW1(config-if)#switchport access vlan 10

SW1(config-if)# int f1/11

SW1(config-if)#switchport mode trunk //把f1/11接口變成中繼模式

SW1(config-if)# int f1/10

SW1(config-if)#switchport mode trunk

SW1(config-if)#exit

SW1(config)#vtp domain test //創建vtp域

SW1(config)#vtp password abc //vtp域添加密碼

SW1(config)#vtp pruning //配置vtp修剪

SW2的配置如下:

SW2#conf t

SW2(config)#no ip routing

SW2(config)#int f1/11

SW2(config-if)#switchport mode trunk

SW2(config-if)#exit

SW2(config)#vtp domain test

SW2(config)#vtp mode client

SW2(config)#vtp password abc

SW2(config)#vtp pruning

SW2(config)#int f1/1

      SW2(config-if)#switchport access vlan 20

     R1的配置如下:

      R1#conf t

      R1(config)int f0/0

      R1(config-if)#no shut //激活接口

      R1(config-if)#int f0/0.10 //進子接口

      R1(config-subif)#encapsulation dot1Q 10 //把這個子接口做vlan10的網關

      R1(config-subif)#ip add 192.168.10.1255.255.255.0

      R1(config-subif)#no shut

      R1(config-subif)#int f0/0.20

      R1(config-subif)#encapsulation dot1Q 20

      R1(config-subif)#ip add 192.168.20.1255.255.255.0

      R1(config-subif)#no shut

      R1(config-subif)#exit

      R1(config)#ip dhcp pool v10 //定義IP地址池為v10

      R1(dhcp-config)#network 192.168.10.0 /24 //動態分配IP地址段

      R1(dhcp-config)#default-router 192.168.10.1 //設置網關

      R1(dhcp-config)#dns-server 8.8.8.8 //配置DNS

      R1(config-subif)#exit

      R1(config)#ip dhcp pool v20

      R1(dhcp-config)#network 192.168.20.0 /24

      R1(dhcp-config)#default-router 192.168.20.1

      R1(dhcp-config)#dns-server 8.8.8.8

4.      驗證結果:

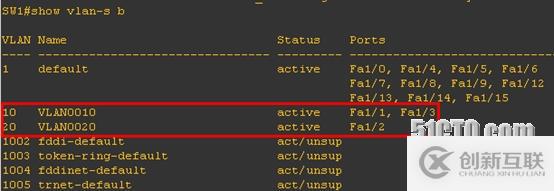

 a)       C1和C3屬于vlan10,C2和C4屬于vlan20

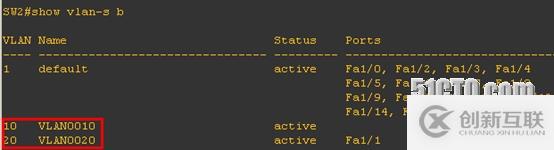

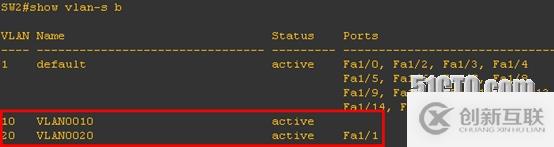

 b)       vtp自動學習vlan信息

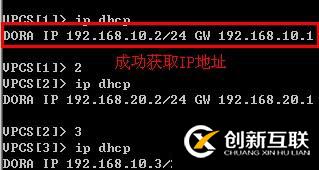

 c)       DHCP讓所有成員自動獲取IP地址

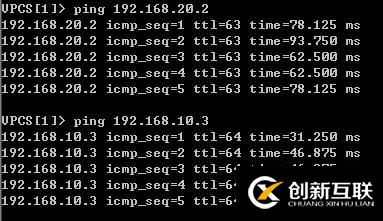

 d)       全網互通
