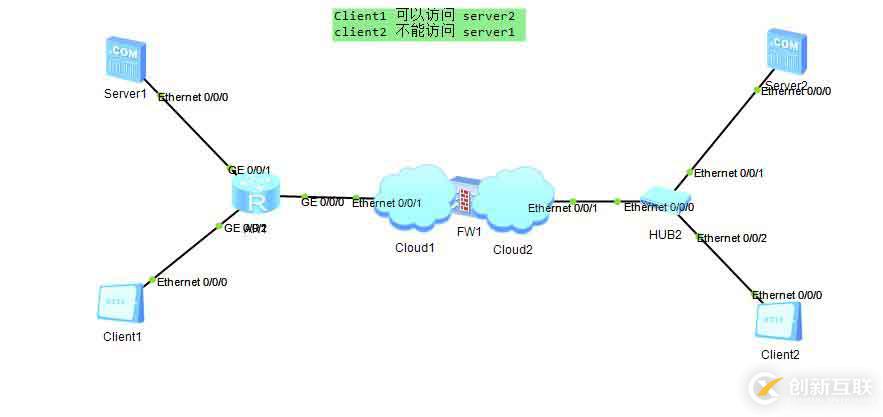

實驗

成都創新互聯專注于企業成都營銷網站建設、網站重做改版、長子網站定制設計、自適應品牌網站建設、成都h5網站建設、商城開發、集團公司官網建設、成都外貿網站建設公司、高端網站制作、響應式網頁設計等建站業務，價格優惠性價比高，為長子等各大城市提供網站開發制作服務。





思路與配置

        1.配置g0

          interface g0

             no shutdown

             nameif inside

             ip address 192.168.1.254 255.255.255.0

             security-level 100



             配置g1

               interface g1

                  no shutdown

                  nameif outside

                  ip address 192.168.8.254 255.255.255.0

                  security-level 0



             配置g2

          interface g2

                  no shutdown

                  nameif DMZ

               ip address 192.168.3.254 255.255.255.0

                  security-level 50

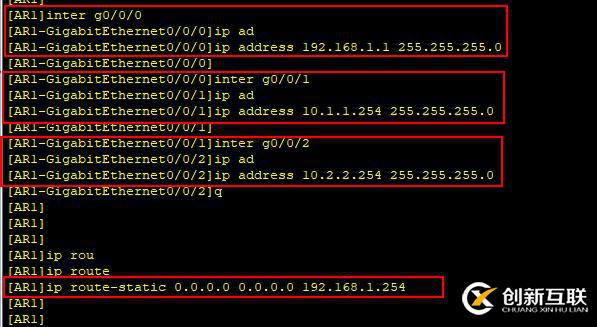

     2.配置AR1

          配置0端口 ip  192.168.1.1 255.255.255.0

           配置1端口 ip  10.1.1.254 255.255.255.0

           配置2端口 ip  10.2.2.254 255.255.255.0

        配置靜態浮動路由

          ip route-static 0.0.0.0 0.0.0.0 192.168.1.254



     3.配置云

        access-list out-to-in permit ip host 192.168.8.1  host 192.168.3.100

        access-group out-to-in in interface outside



    此時

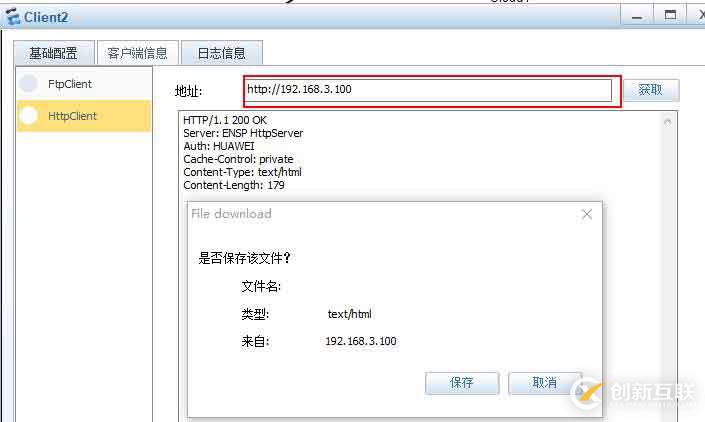

          DMZ發布Web服務器，client2可以訪問server3

可以實現



    配置 路由條目

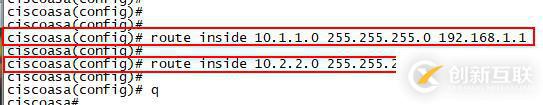

            route inside 10.1.1.0 255.255.255.0 192.168.1.1

            route inside 10.2.2.0 255.255.255.0 192.168.1.1

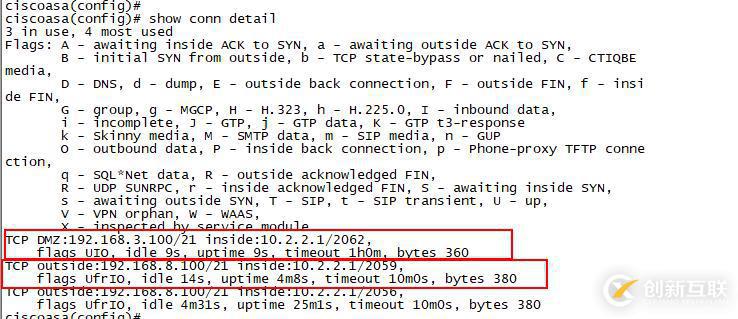

    使用命令show conn detail 查看conn

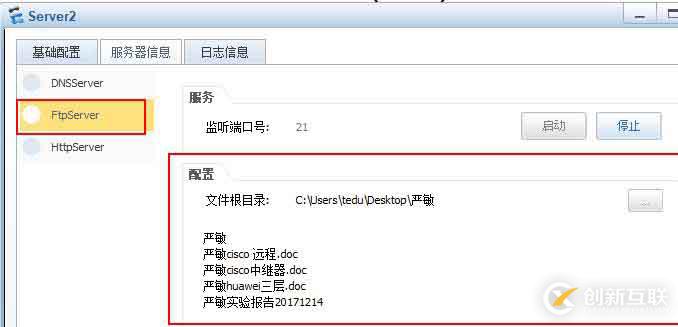

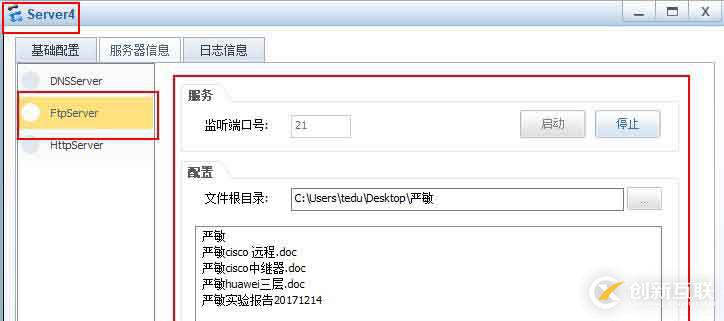

配置server2的FTP



配置server3的FTP

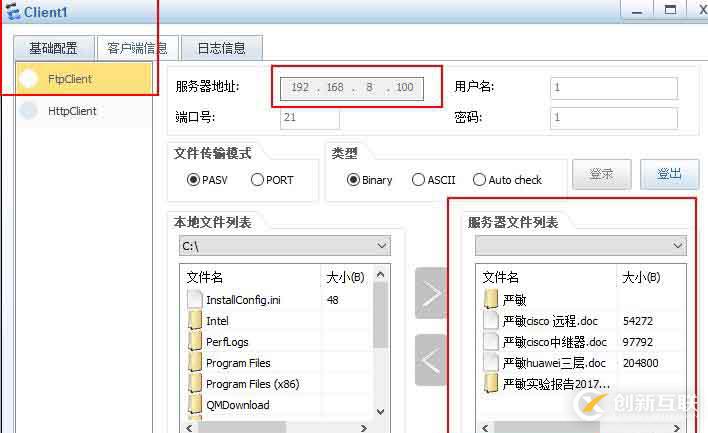

配置client1  FTP

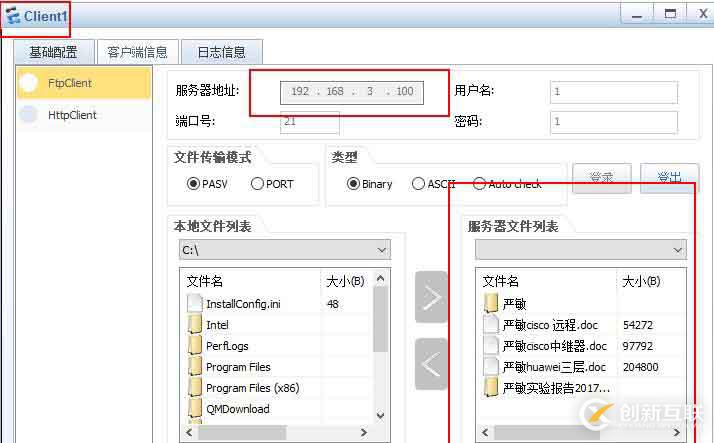

 配置client1   FTP

 查看 show conn detail

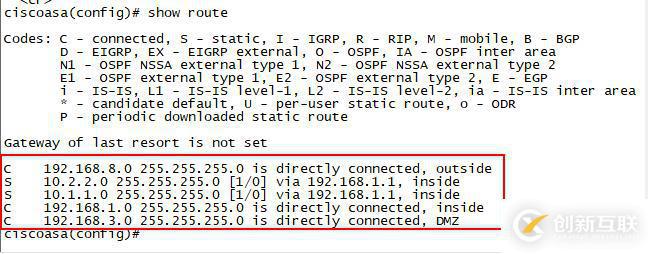

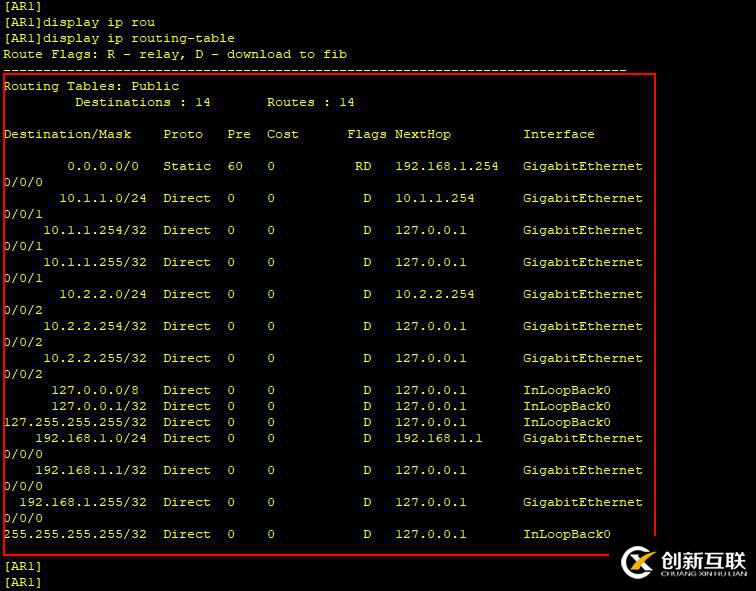

        分別查看ASA和AR的路由表

     ASA:



     AR1：

------------------------------------------------------------

配置云

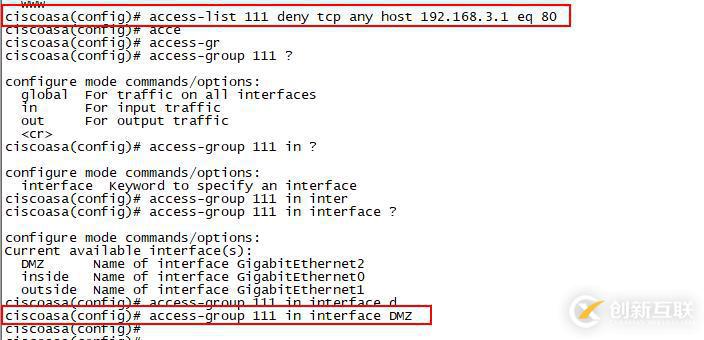

   access-list 111 deny tcp any host 192.168.3.1 eq 80

   access-group 111 in interface DMZ

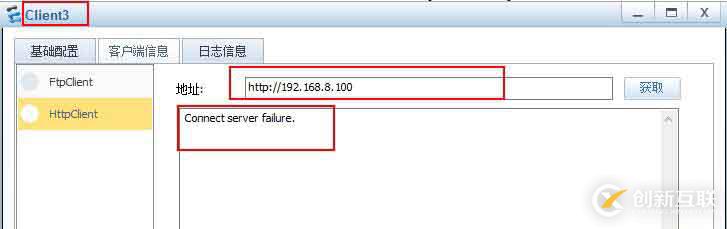

配置ACL禁止client3訪問server2



=======================================================================================================================

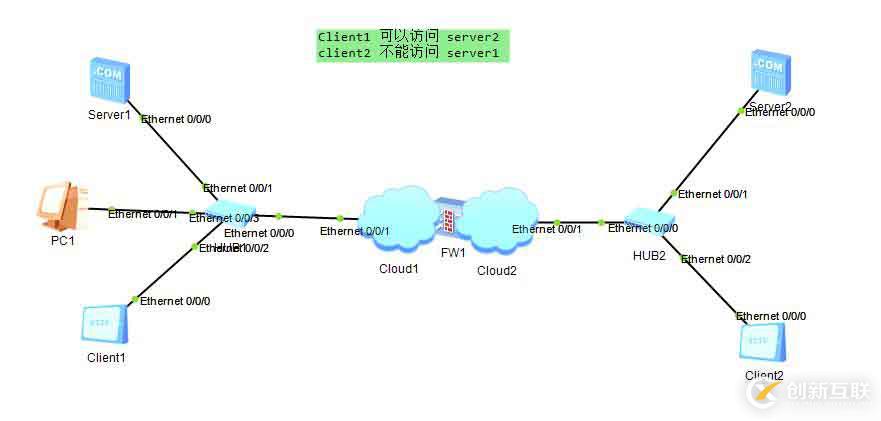

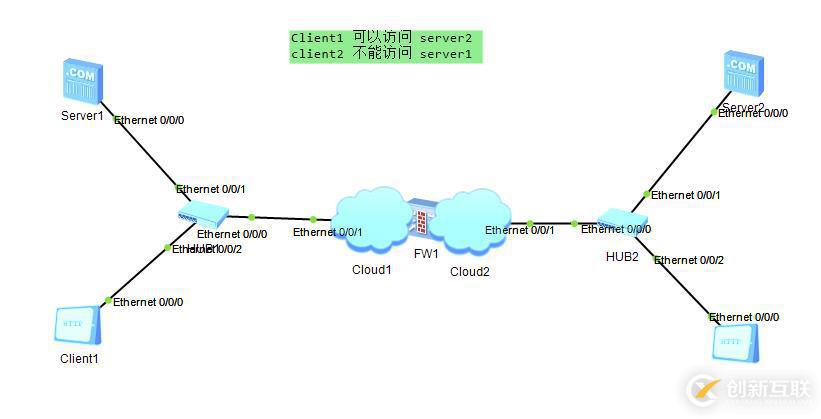

實驗：1

思路與配置：

     1.

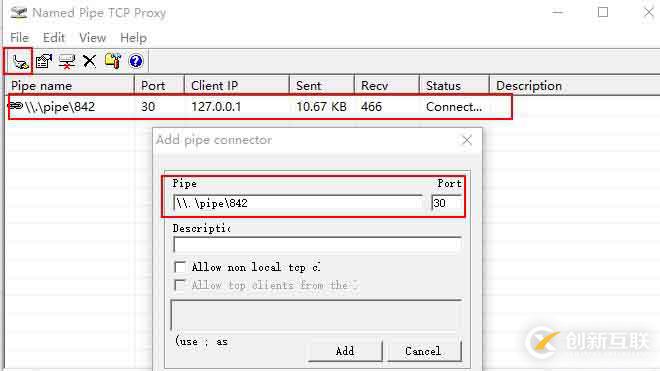

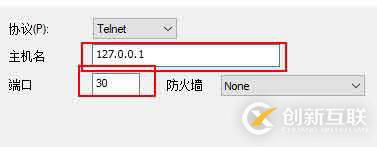

 進入crt

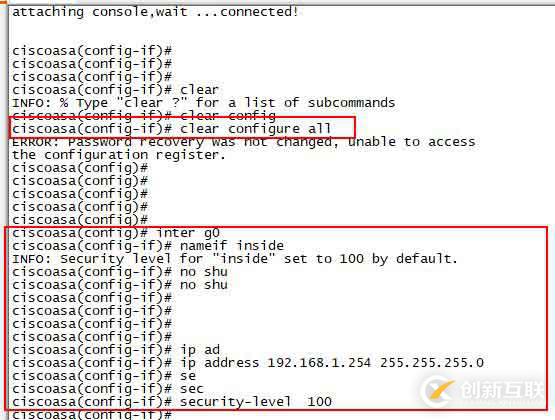

connect進入  先清除以前配置：

     clear configuration all

     配置進口安全等級及ip

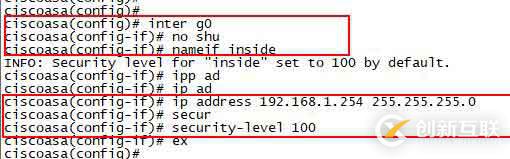

        interface g0

             nameif inside

             no shutdown

             ip address 192.168.1.254

             securty-level 100

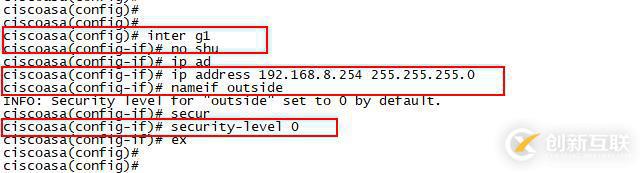

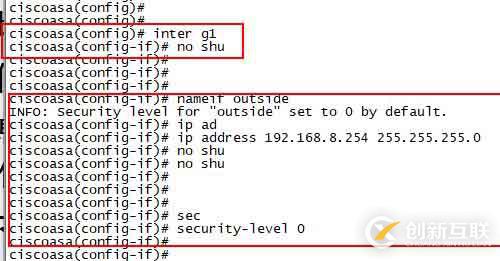

          interface g1

             nameif outside

             no shutdown

             ip address 192.168.8.254

             securty-level 0



     此時可以達到實驗要求

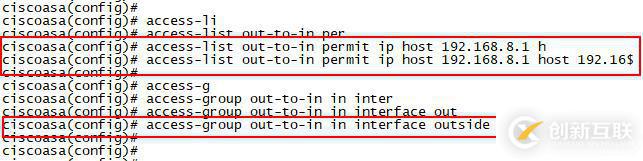

 如需要client2 訪問server1  則可以配置ACL

        access-list out-to-in permit ip host 192.168.8.1 host 192.168.1.100

                                      僅為源ip

        access-list out-to-in permit ip host 192.168.8.0 host 192.168.1.100

                                      為一個網段

        access-group out-to-in in interface outside

實驗2

        pc1ping通server 2/client 2



配置ACL

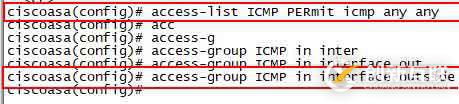

        access-list ICMP permit icmp any any

        access-group ICMP in interface outside



實驗3  配置靜態和默認路由



配置  R1

        0端口：ip 192.168.1.1 24

        1端口：ip 10.1.1.254 24

        2端口：ip 10.2.2.254 24

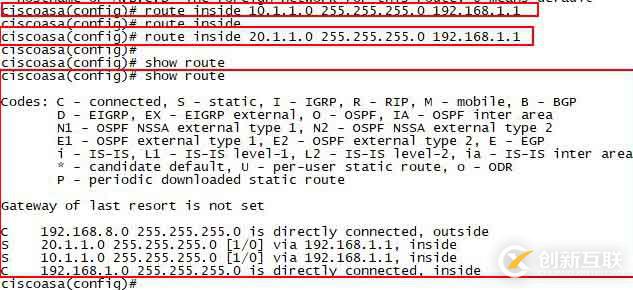

     配置云

          route inside 10.1.1.0 255.255.255.0 192.168.1.1

          route inside 20.1.1.0 255.255.255.0 192.168.1.1



     R1配置靜態路由

        ip route-static 0.0.0.0 0.0.0.0  192.168.1.254



     此時可以ping通

實驗5  控制出站鏈接流量  禁止10.1.1.0/24 的流量出站

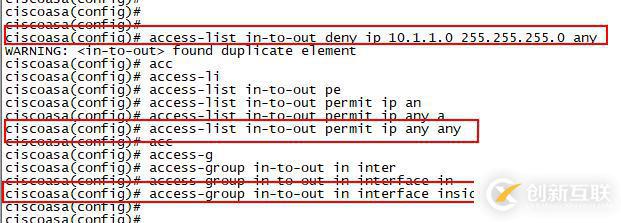

     配置ACL

          access-list in-to-out deny ip 10.1.1.0 255.255.55.0 any

          access-list in-to-out permit ip any any

          acess-group in-to-out in interface inside



   此時10.1.1.0網段流量出不去

---

PC機可以訪問服務機

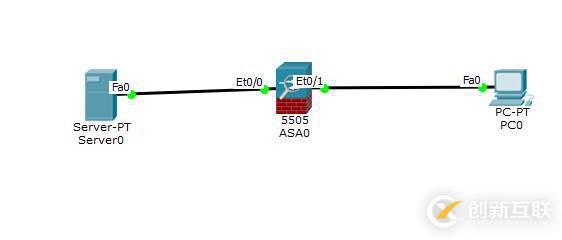

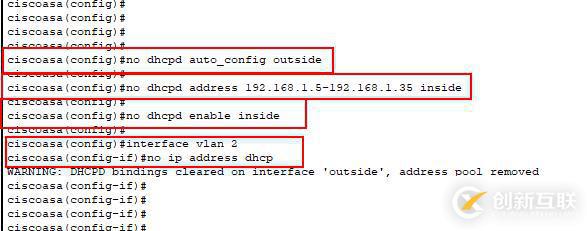

     先刪除防火墻中的dhcp配置

        no dhcp auto-config outside

        no dhcp address 192.168.1.5-192.168.1.35 inside

        no dhcp enable inside

        no ip address dhcp

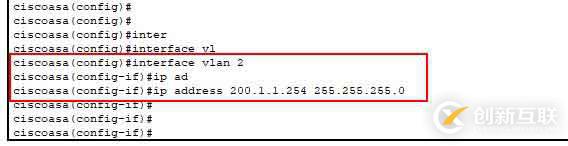

     在vlan2 中配置ip 200.1.1.254 255.255.255.0

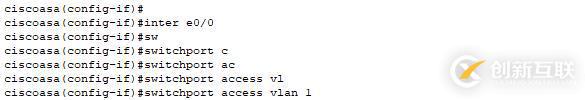

     配置0端口為vlan1   1端口為vlan2





        配置ACL

            access-list 111 permit tcp any host 192.168.1.1 eq 80

            access-group 111 in interface outside



---

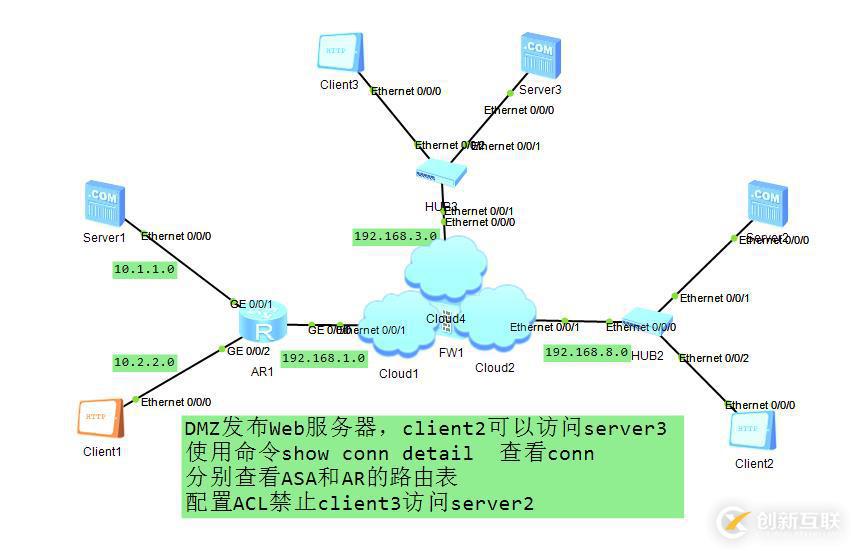

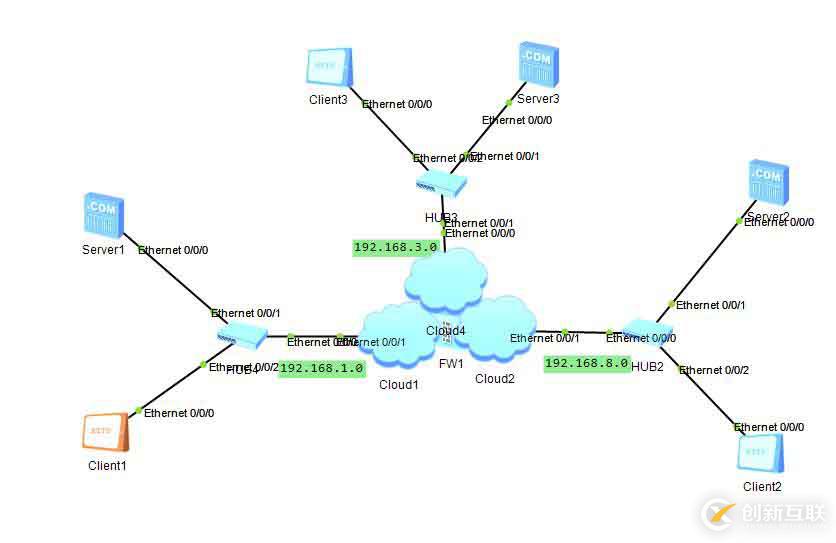

實驗  多區域防火墻



     在實驗1的配置基礎上在進行配置

        配置

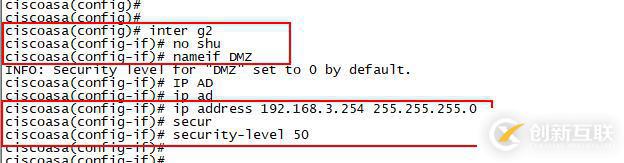

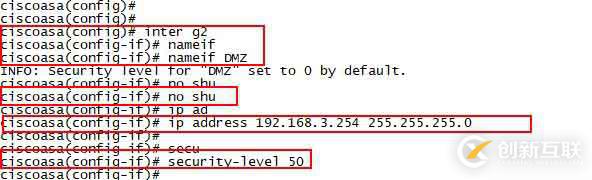

          interface g2

          nameif DMZ

          no shutdown

          ip address 192.168.3.254 255.255.255.0

          security-level 50



        高級可以訪問低級   低級不能訪問高級

        client1 可以訪問 server2  server3

        client3 可以訪問 server3
