VLAN基礎設置案例

在之前的理論篇之后：https://blog.51cto.com/14481836/2427908
我們將進行vlan的配置實驗

創新互聯建站專注于企業成都營銷網站建設、網站重做改版、玉州網站定制設計、自適應品牌網站建設、HTML5建站、商城系統網站開發、集團公司官網建設、成都外貿網站建設、高端網站制作、響應式網頁設計等建站業務，價格優惠性價比高，為玉州等各大城市提供網站開發制作服務。

實驗開始

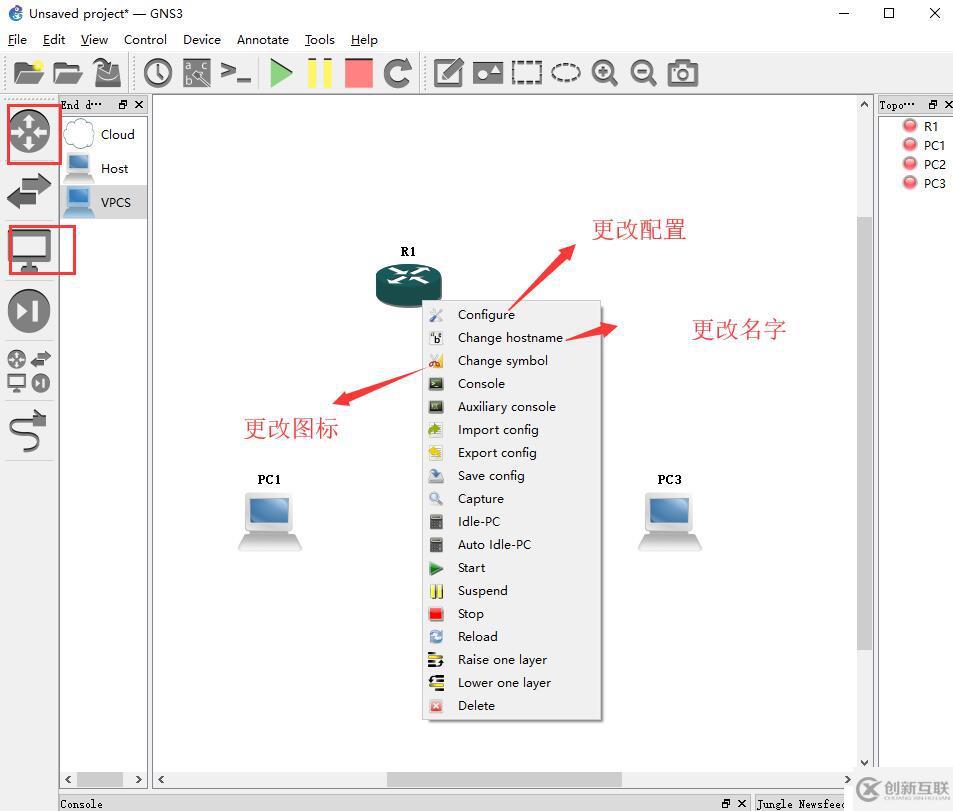

首先打開GNS3，拖入一個路由設備和三臺PC機，如圖：

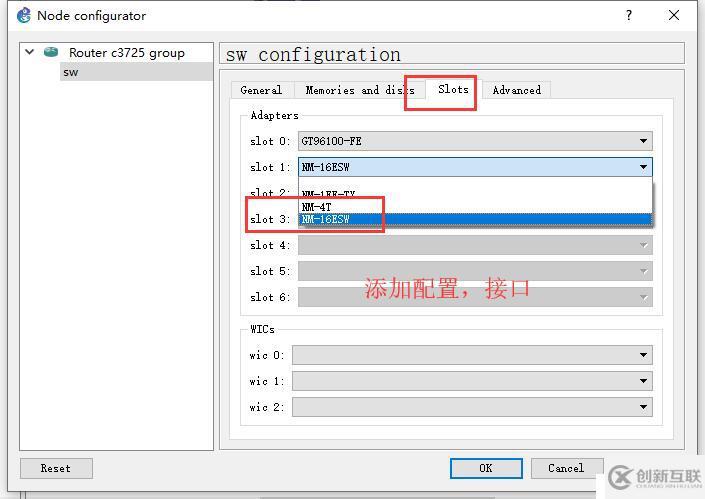

添加路由的單板，以及配置磁盤容量。

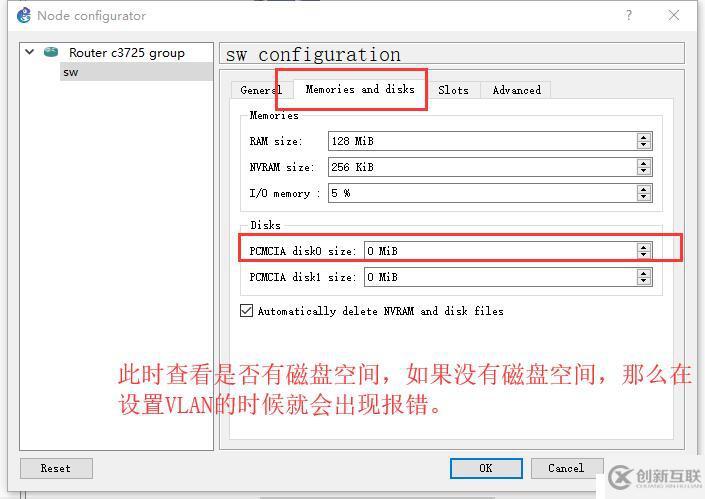

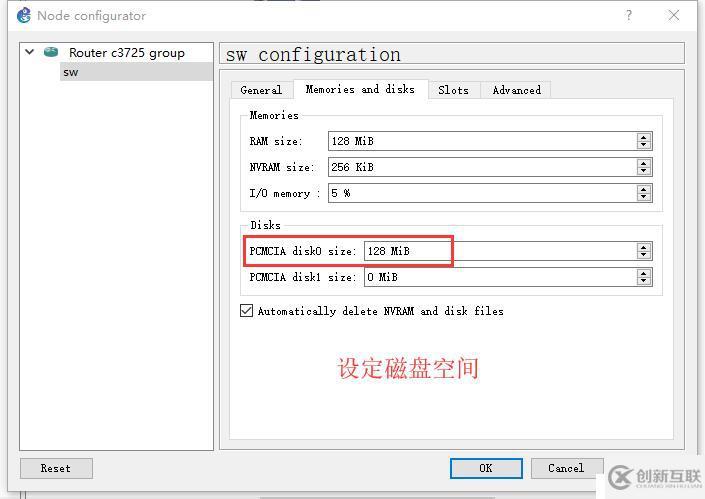

需要注意的是，一定要設置磁盤空間，否則在設置VLAN的時候會出現報錯

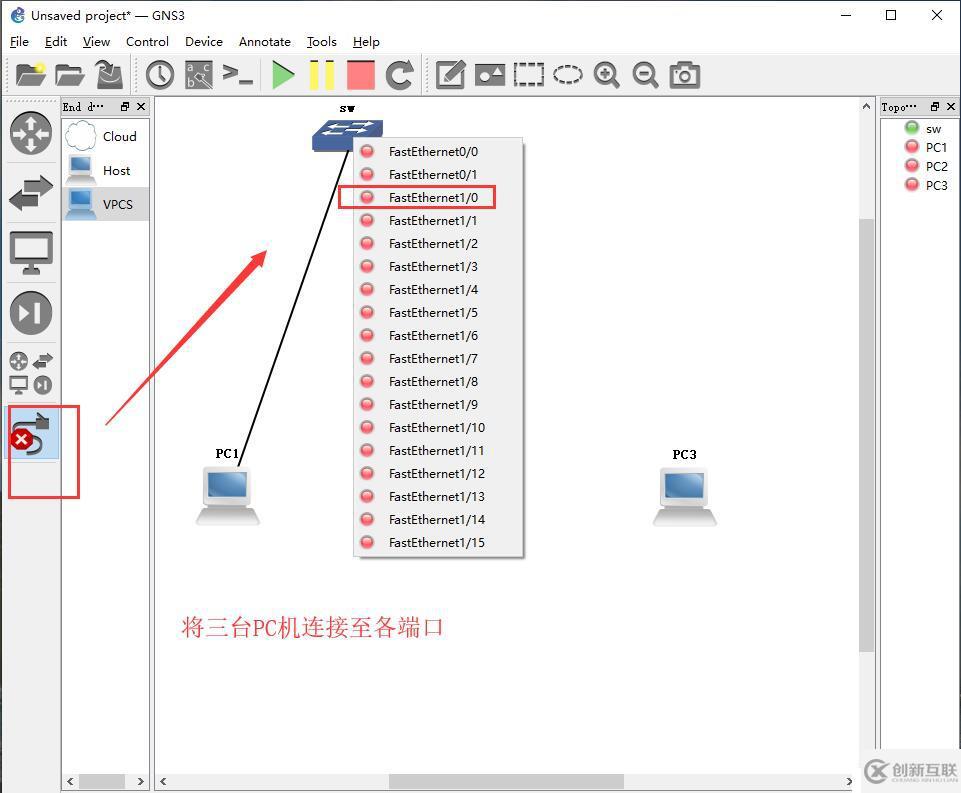

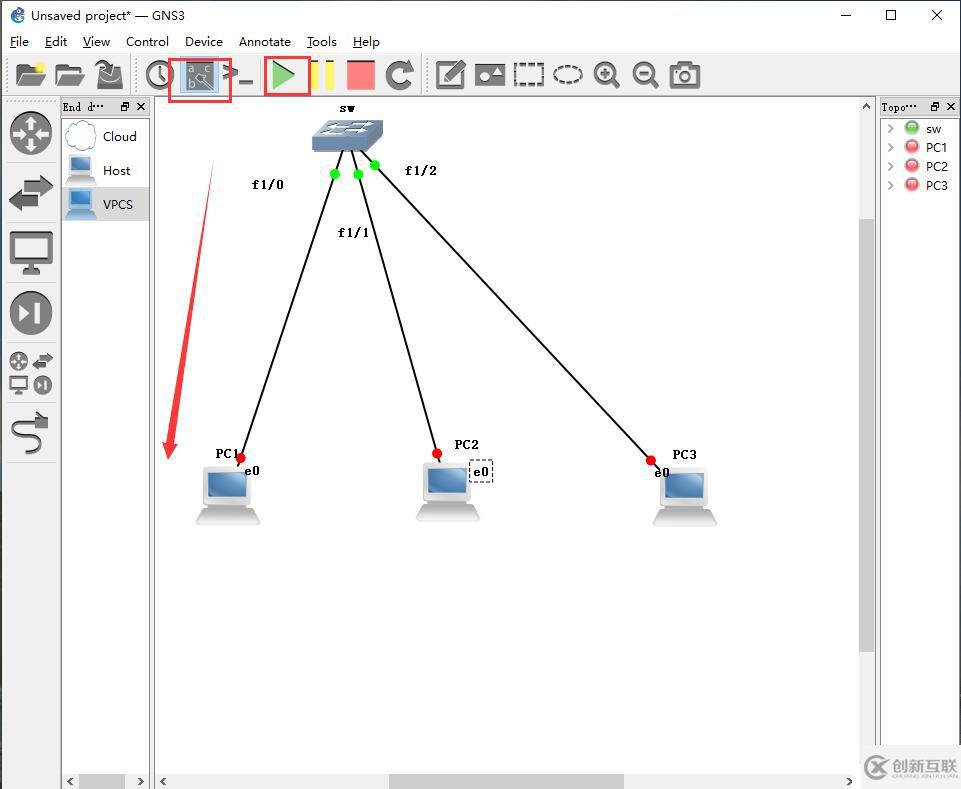

將三臺PC機與路由連接，分別連為f1/0 f1/1 f1/2


點擊顯示各個端口名稱，并開啟

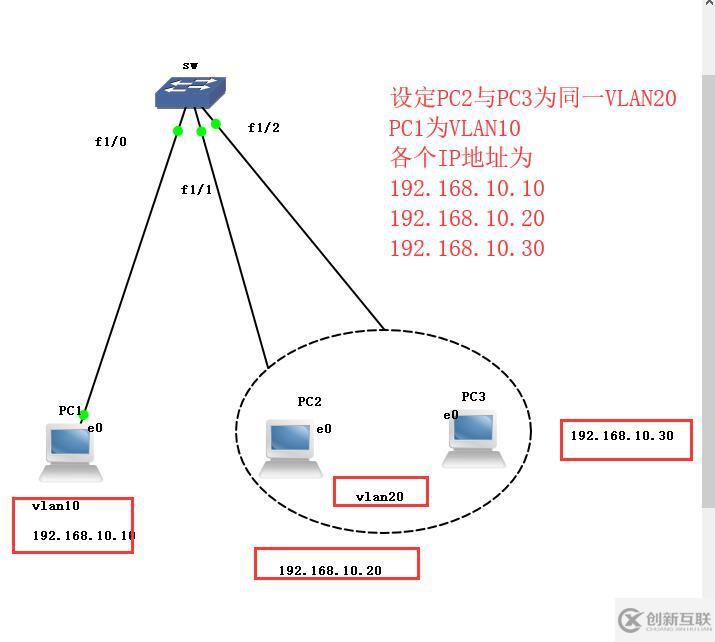

此時我們?yōu)樵O(shè)定PC機的VLAN和IP地址，設定PC2和PC3屬于同一VLAN，如圖：

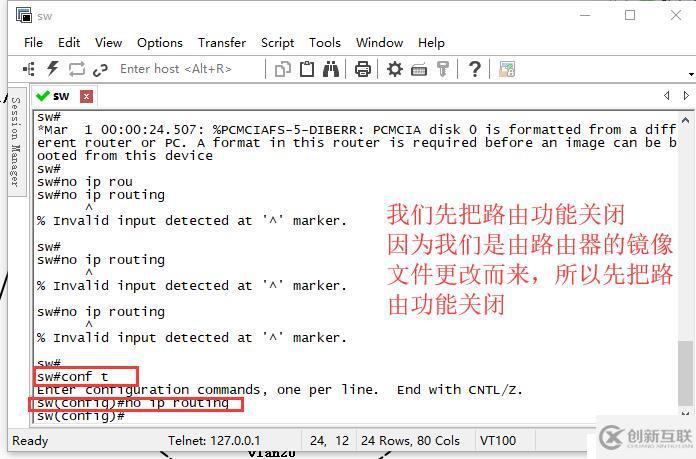

雙擊打開路由，我們先把路由功能關閉，因?yàn)槲覀兪怯陕酚善麋R像文件更改而來，所以先把路由功能關閉

再設置PC123的IP地址，如圖：

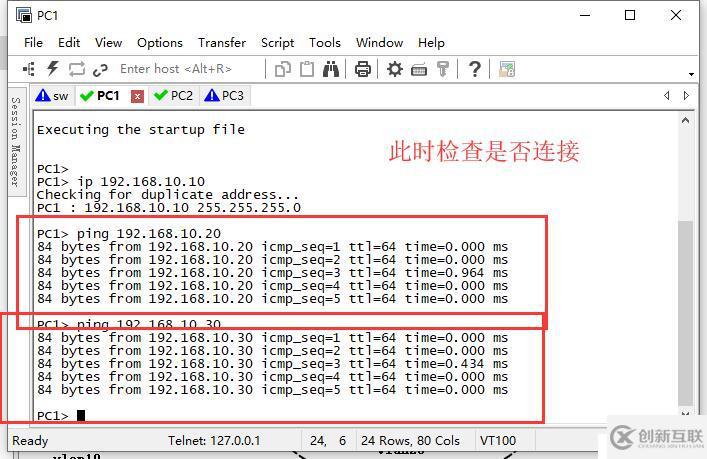

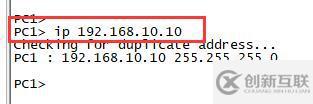

此時打開PC1，檢查是否連接

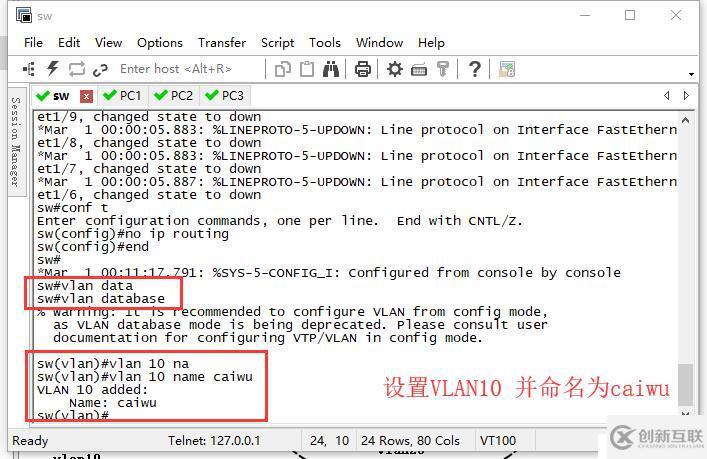

再點開SW，可以設置VLAN10，并命名為caiwu。此時需要輸入的命令為：datebase
vlan10 name caiwu
如圖：

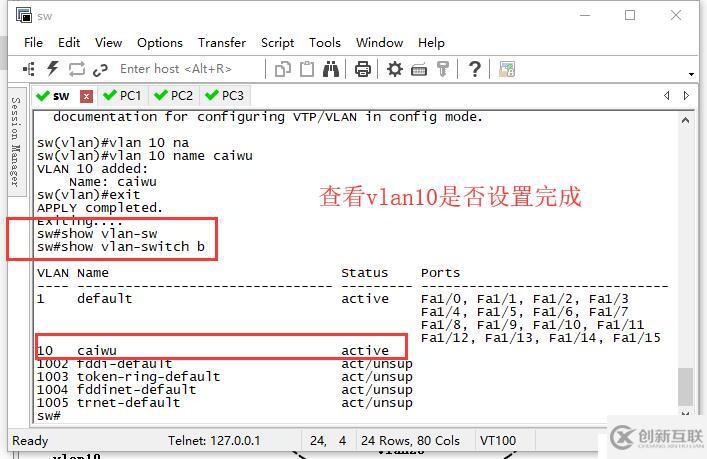

此時可以查看vlan10是否完成設置，注意模式！如圖

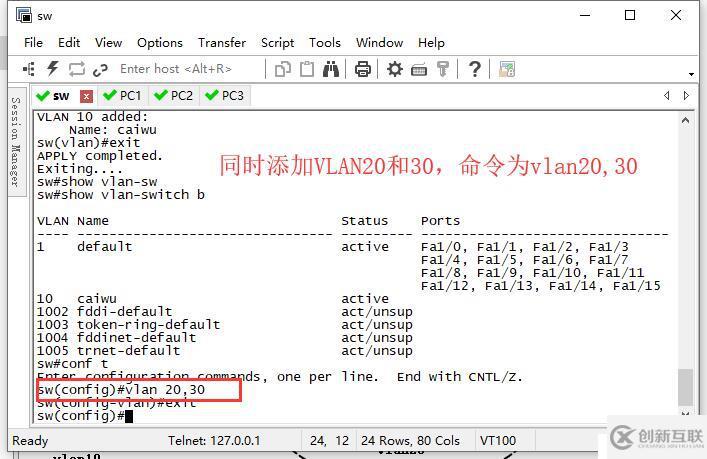

同理，我們可以添加VLAN20和30，命令為vlan 20,30 如圖：

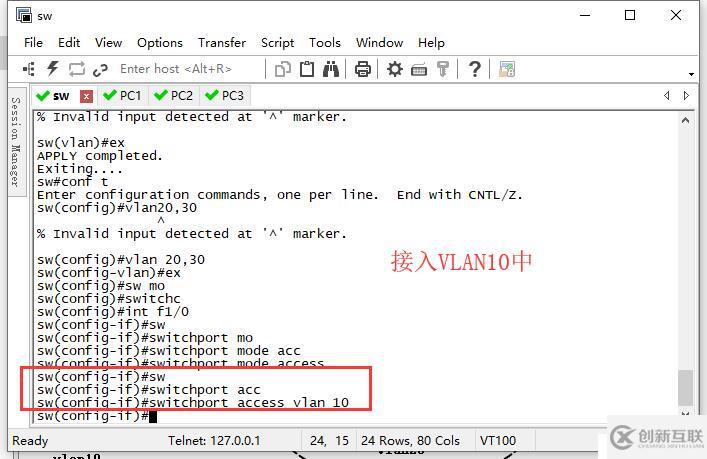

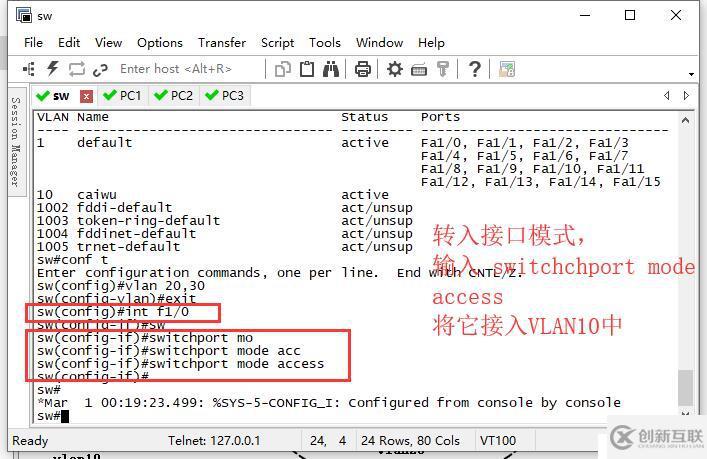

現在我們已經設置完成，需要將端口接入vlan中。我們應進入接口模式進行接入，如圖：

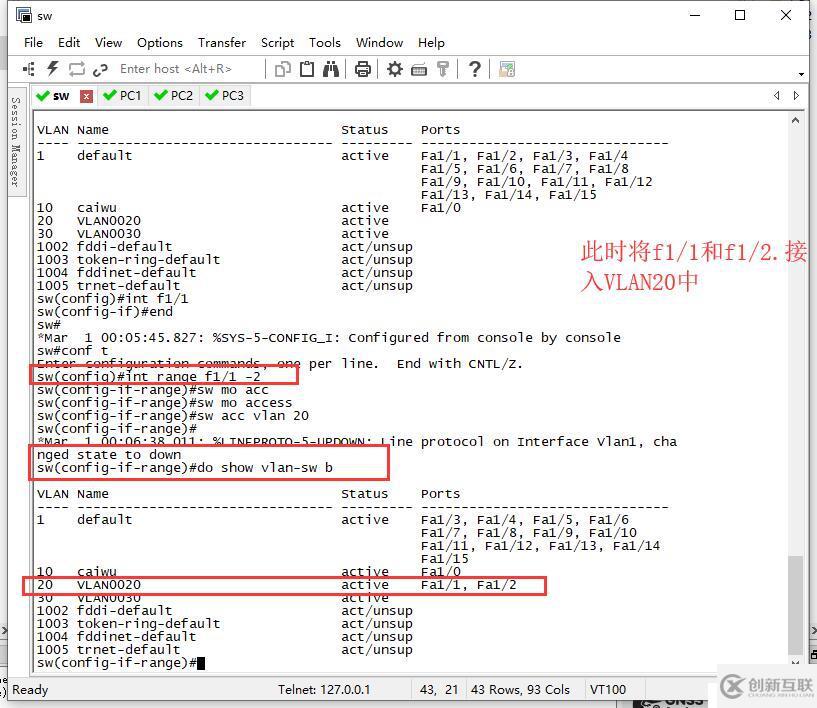

同理，我們將f1/1和f1/2接入vlan20中，如圖：

這里我們用到一條命令：int range f1/1 -2

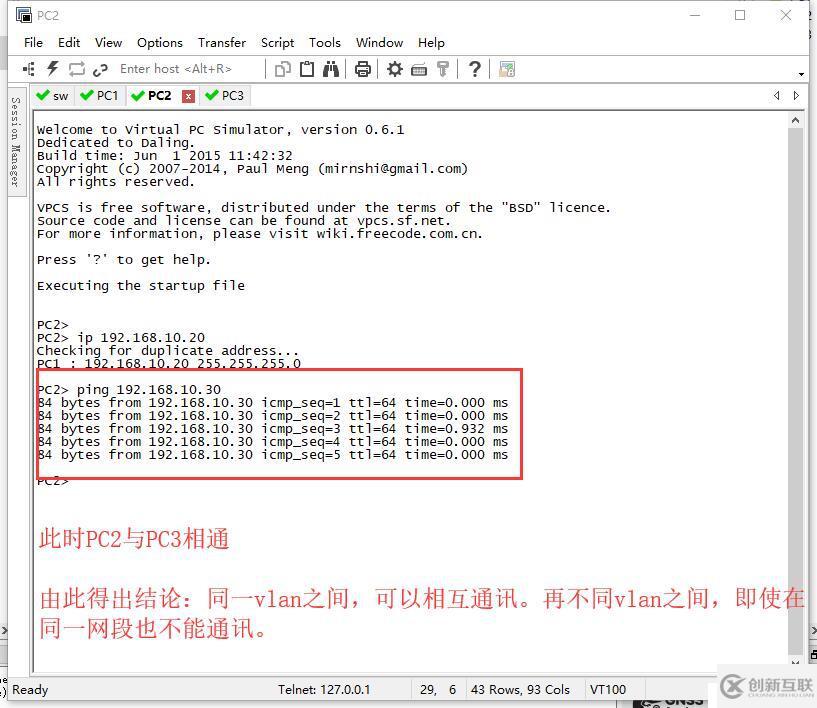

到此我們已經把基本配置，設置完成，現在我們來看一下PC123互聯互通情況！如圖：

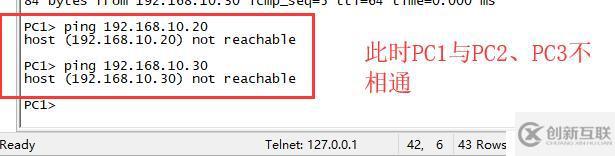

由此得出結論：同一VLAN之間，可以相互通訊。而不同VLAN之間，即使在同一網段也不能通訊。
