??我們?cè)谟胢atlab設計濾波器后，可以用fvtool來看濾波器的頻響，比如我們有了濾波器的系數后，直接用fvtool。

fircoe = [0.018641, 0.018275,-0.020377,-0.071243,-0.049673,...
    0.094562, 0.28841, 0.37949, 0.28841, 0.094562,-0.049673,...
    -0.071243,-0.020377, 0.018275, 0.018641];
fvtool(fircoe);

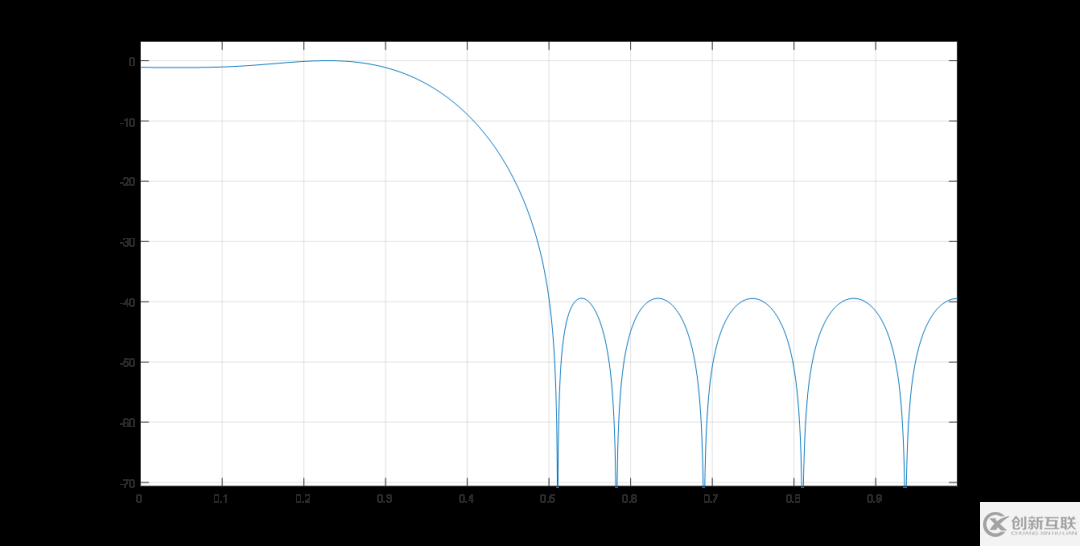

??從圖中可以很容易看出，阻帶衰減大概在40db左右。

??但還有些濾波器，設計出來后增益并不是0，比如下面的cic濾波器。我們首先用dsp.CICDecimator設計了一個CIC濾波器，然后緊跟著一個CIC補償濾波器，該補償濾波是一個FIR濾波器。最后把這兩個濾波器和CIC+FIR級聯后的頻響畫到一圖中。

fs = 100e6;
cic_rate = 4;
cic_flt = dsp.CICDecimator(cic_rate,1,5);
fpass=fs/cic_rate*0.35/2;
fstop=fs/cic_rate*0.5/2;
cic_comp = design(fdesign.ciccomp(cic_flt.DifferentialDelay, ...
        cic_flt.NumSections,fpass,fstop,.3,20,fs/cic_rate));
comp_fir = dsp.FIRFilter('Numerator',cmop_coe);
cascade_flt = cascade(cic_flt,comp_fir);
fvtool(cic_flt,comp_fir,...
cascade_flt,'Fs',[fs fs/cic2_rate fs])
yticks([-200:20:0])



??從圖中可以看出，補償?shù)腇IR濾波器增益大概為0，而CIC濾波器增益在60dB。怎么把CIC濾波器的頻響顯示的幅度也歸一化到0呢？（因?yàn)闅w一化到0后，在文檔中就很容易看出該濾波器阻帶抑制特性）

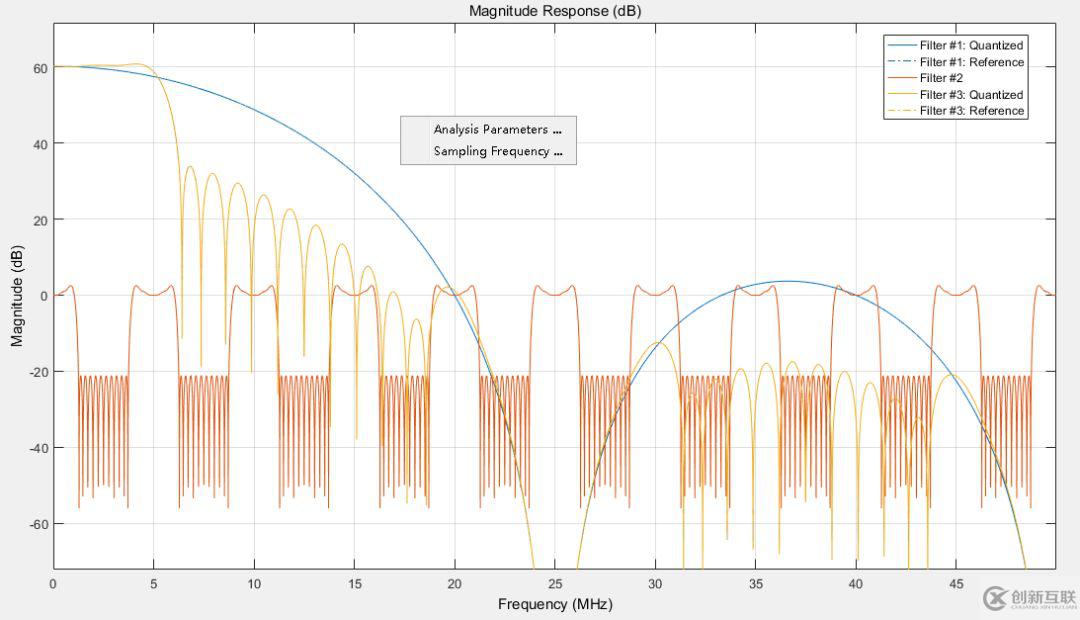

??可以在fvtool的窗口中，右鍵選擇Analysis Parameters...，如下圖。

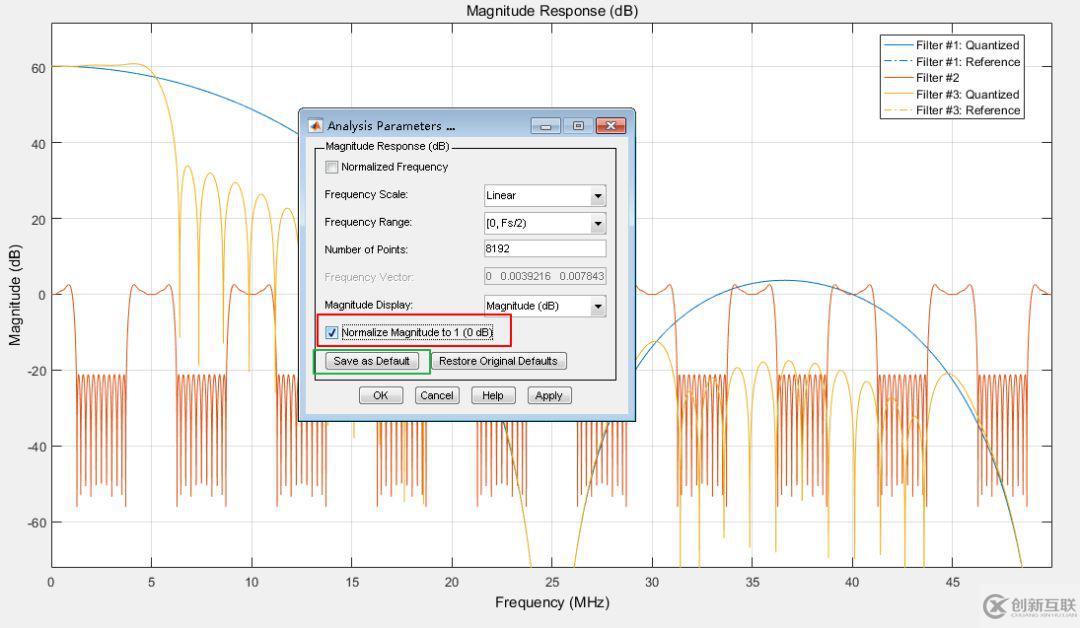

然后再勾選Normalize Magnitude to 1(0dB)，再點Save as Default。

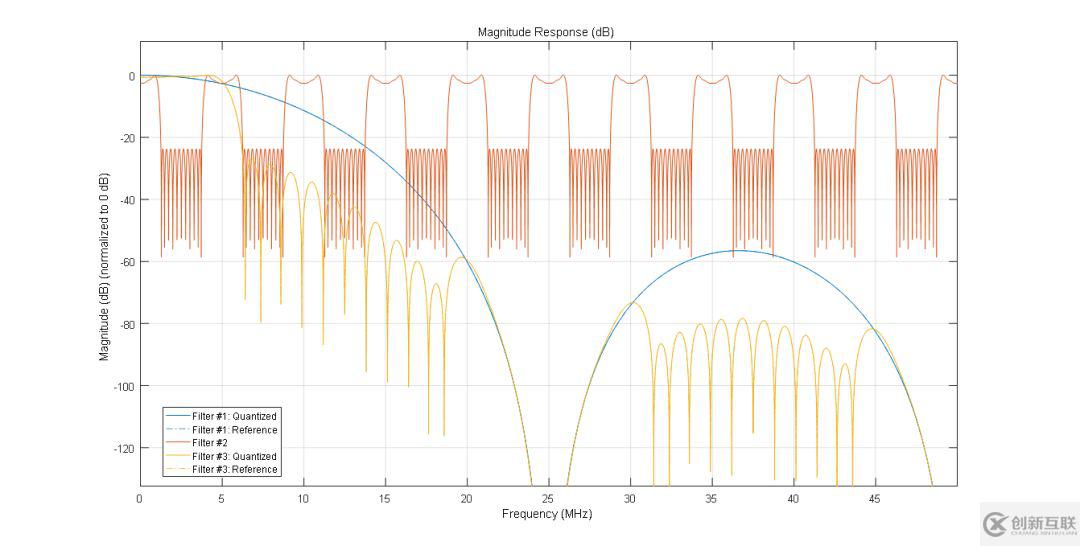

這樣以后我們?cè)儆胒vtool畫濾波器頻譜時，就會顯示成歸一化的樣式。
