三層交換的基本配置

一：什么是三層交換機

? 三層交換機是具有部分路由器功能的交換機，工作在OSI網絡標準模型的第三層：網絡層。三層交換機的最重要目的是加快大型局域網數據的內部交換，能夠做到一次路由，多次轉發。三層交換就等于是二層交換加上三層轉發。三層交換機擁有強大的路由傳輸、帶寬分配、多媒體傳輸和安全控制功能，能夠根據不同的通信業務系統劃分不同的用戶群體，實現業務間的高效傳輸。

創新互聯專業提供雅安機房托管服務，為用戶提供五星數據中心、電信、雙線接入解決方案，用戶可自行在線購買雅安機房托管服務，并享受7*24小時金牌售后服務。

二：實驗?zāi)康?/h6>

使得兩臺主機在不同網段不同VLAN能相互通信，利用三層交換實現vlan間路由。

三：實驗操作

GNS3

三臺PC機、兩臺交換機（一臺二層的、一臺三層的）

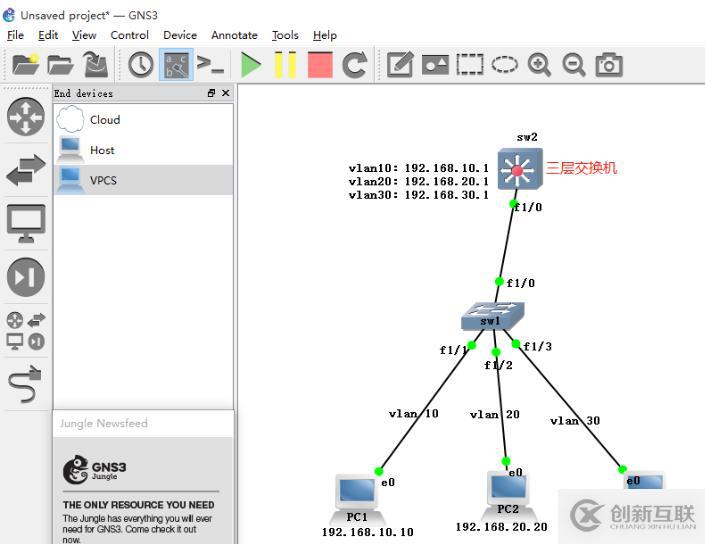

1、在GNS3中拖出這五臺設備，先把路由器的標志修改成交換機，在對其修改硬盤內存、接口模式和名稱，再在拓?fù)鋱D上標記，以便查看。

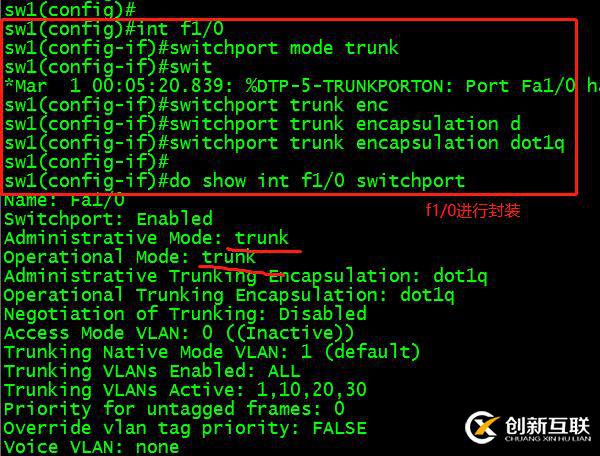

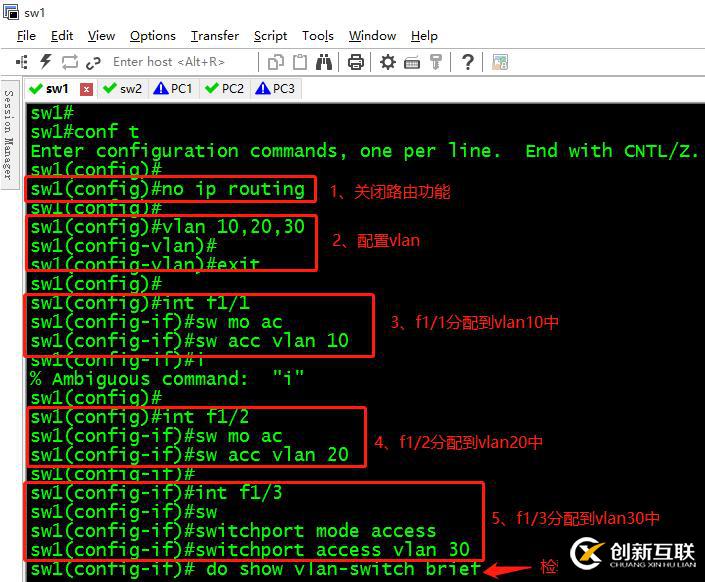

2、首先對SW1進行配置，把f1/1、f1/2、f1/3劃分到vlan10、vlan20、vlan30中，f1/0進行trunk封裝

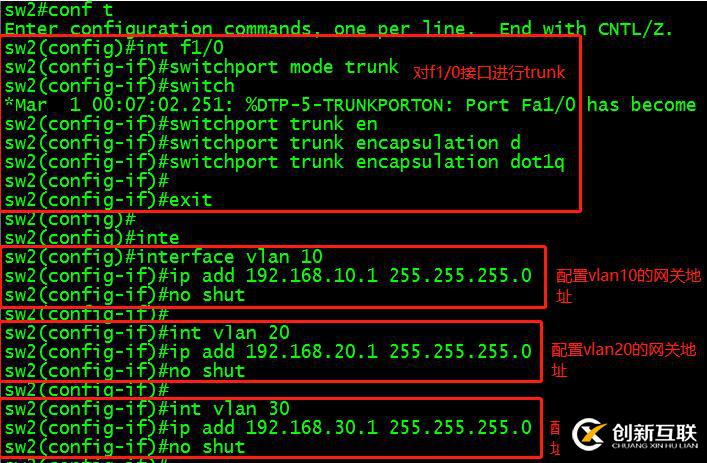

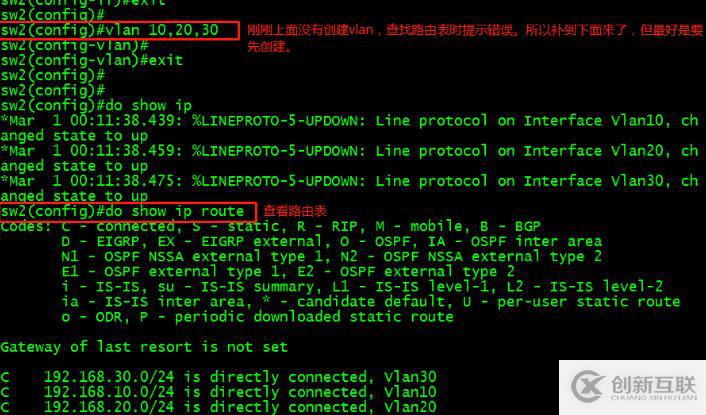

3、對三層交換機進行配置，先創建vlan10，20，30，再進入f1/0接口進行trunk，然后在vlan中配網關地址，最后查看路由表?？词欠衽渲贸晒?。

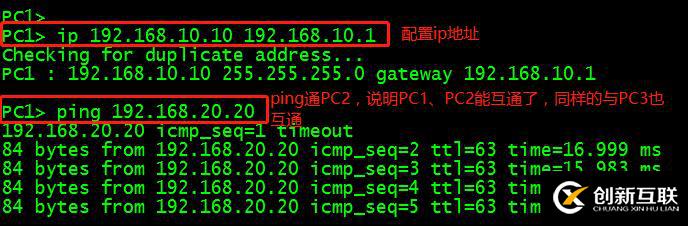

4、最后對三臺主機進行配置ip地址，在互相ping，能ping通就說明三臺主機互相通訊，這次實驗就完成了。
