小白菜鳥必看-GNS3單臂路由實驗教程（圖文并茂）

一.實驗環境

實驗環境：GNS3,C269路由器

二.實驗圖

網站建設哪家好，找成都創新互聯！專注于網頁設計、網站建設、微信開發、微信小程序開發、集團企業網站建設等服務項目。為回饋新老客戶創新互聯還提供了天柱免費建站歡迎大家使用！

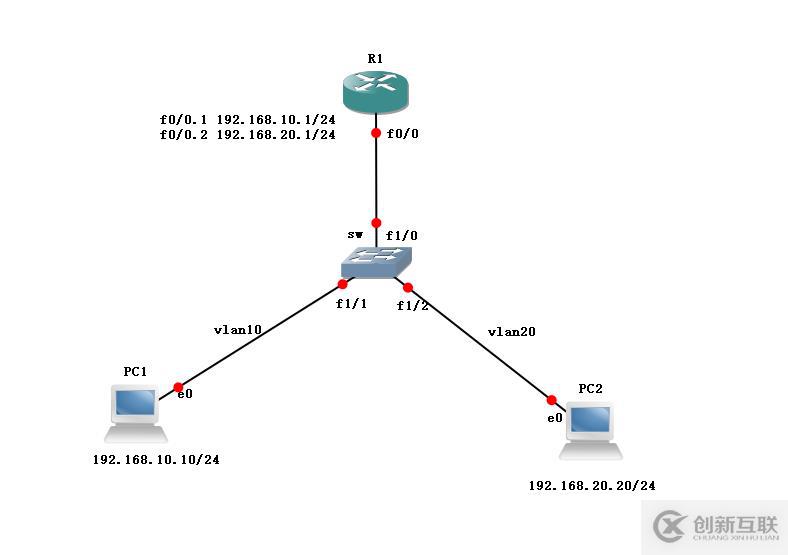

實驗圖如圖所示。但是有以下幾點要注意?。?！<img src="http://itmc.oss-cn-hangzhou.aliyuncs.com/blog/20191018/220117170.png" alt="mark" style="zoom:67%;" />

<img src="http://itmc.oss-cn-hangzhou.aliyuncs.com/blog/20191018/220142230.png" alt="mark" style="zoom:75%;" />

對中間那個交換機得設置好這兩個參數。

三.實驗步驟

先對交換機sw進行配置。

注：可以打do show vlan-sw b來查看vlan是否正確！

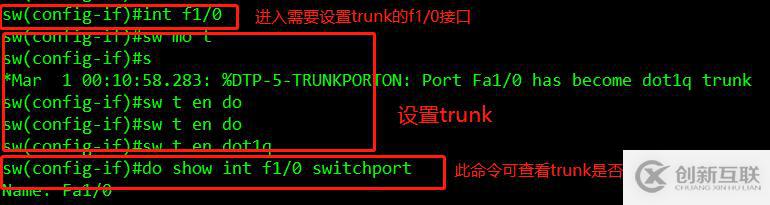

接下來設置trunk，如下圖

目前為止，對交換機的設置已經完畢。接下來我們得對路由器進行設置。進入R1設置界面。我們需要對R1進行邏輯子接口的設置。操作如圖。

對應vlan10的邏輯子接口的設置

對應vlan20的邏輯子接口的設置

<img src="http://itmc.oss-cn-hangzhou.aliyuncs.com/blog/20191018/225153165.png" alt="mark" style="zoom:75%;" />

此處步驟和vlan10的邏輯子接口的設置一樣。

注意?。?！最后別忘了再進入R1的物理接口上設置no shut，否則無法運行成功！

此時，對交換機和路由器的設置已經ok，接下來我們把pc1和pc2的ip設置好就可以測試了。pc設置如圖。

pc1

pc2

pc設置完畢。

接下來，就是小伙伴們最雞凍的時刻了，測試是否可以互通吧。本實驗到此結束?。?！
