1. 實驗名稱：vrry ,網關冗余，浮動路由，pat地址轉化，web服務器映射

   創新互聯公司堅持“要么做到，要么別承諾”的工作理念，服務領域包括：網站建設、做網站、企業官網、英文網站、手機端網站、網站推廣等服務，滿足客戶于互聯網時代的泰興網站設計、移動媒體設計的需求，幫助企業找到有效的互聯網解決方案。努力成為您成熟可靠的網絡建設合作伙伴！

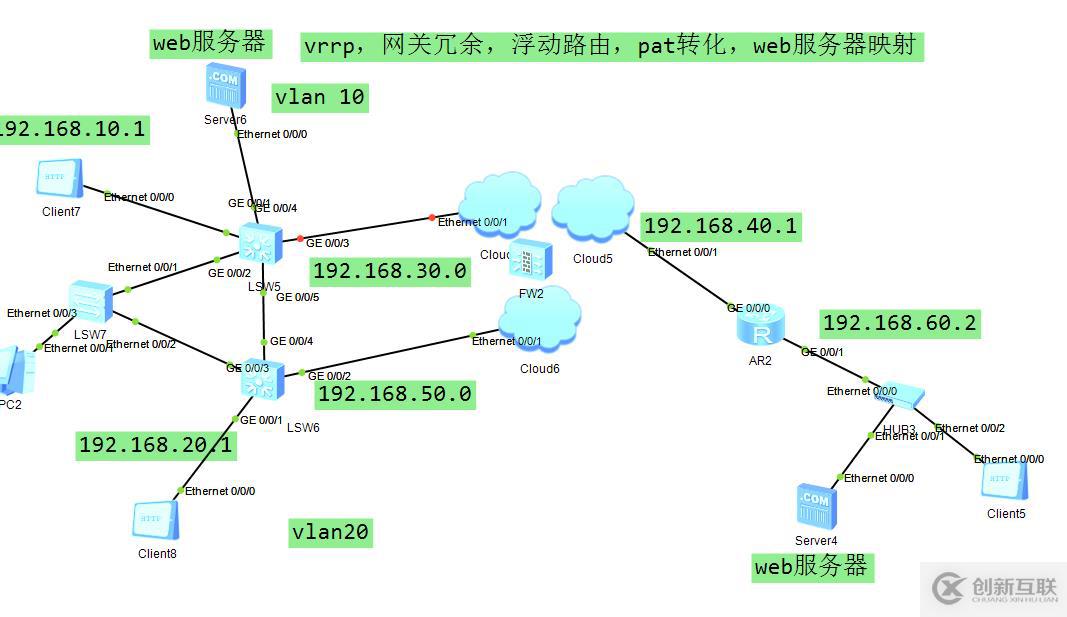

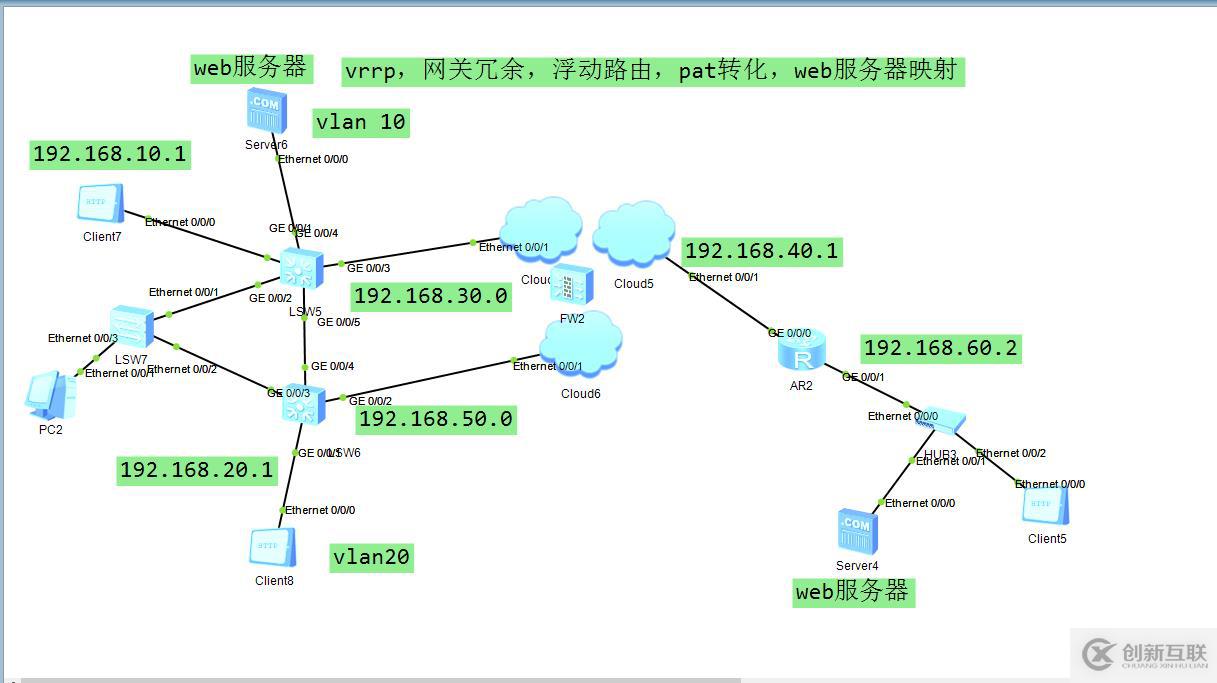

2. 實驗拓撲圖：



 3.實驗目的：1 .使內網可以訪問web服務器 -server4

           2. 配置vrrp使網關冗余備份，并且鏈路追蹤 ，并且配置浮動靜態路由

           3 映射內網web服務器，使外網client5可以訪問

  4.          ip地址規劃 ： 內網 ： vlan 1 0 ： 192.168.10.1      192.168.10.2

                         vlan 10的網關： 192.168.10.254

                          vlan 20 ：     192.168.20.1

                          vlan 20 的網關 ： 192.168.20.254

                        外網 ：cloud5 與 AR的連接是 192.168.40.0 /24

                             AR2的ip地址為 192.168.60. 1

web服務器ip地址 ： 192.168.60.2

                              client 5  192.168.60.3 　　

5.配置思路 ： 首先配置 內網互通， 然后再配置可以訪問外網的web服務器 ，其次配置pat, 再配置vrrp ,最后我對做內網web服務器的發布

         # 操作步驟 ：

                #　 首先給內網個終端配置ip地址

                     client 8 : ip address 192.168.20. 1 255.255.255.0

                               gateway 192.168.20.250 //虛擬的網關

                      pc2 :  ip address : 192.168.10.1 255.255.255.0

                            gateway : 192.168.10.250

                       server 6 : ip address 192.168.10. 2 255.255.255.0

                               gateway 192.168.10.250

            #  配置lsw7,lsw5,lsw6 ,鏈路狀態為trunk, 創建vlan ，將相應的端口加入相應的vlan

               配置lsw5

                    stp priority 0 //配置lsw5為根交換機

                 創建 vlan bath 10 20 30

                   interface vlan 10

                     ip address 192.168.10. 254 255.255.255.0

                    interface vlan 20

                       ip address 192.168.20.254 255.255.255.0

                    ip address 192.168.30.1 255.255.255.0 //設置vlan 10 20 30 的 ip 地址

                 port-group group-member g0/0/1 g0/0/4

                    port link-type mode access

                      port default vlan 10

                port-group group-member g0/0/2 g0/0/5

                 port link-type mode trunk

                  port trunk allow pass vlan all //將相應的端口加入到相應的vlan

                 interface g0/0/3

                   port link-type mode access

                     port default vlan 30

                # 配置lsw7

                   創建vlan ,將相應的端口加入到相應的vlan

                    vlan bath 10 20 30

                     port-group group-member ethernet 0/0/1 ethernet 0/0/2

                      port link-type trunk

                       port trunk allow-pass vlan all

                       interface ethernet 0/0/3

                        port link-type access

                          port default vlan 10

            #配置lsw6

                  創建vlan ,將相應的端口加入到相應的vlan

                  vlan bath 10 20 50 30

                    port-group group-member g0/0/3 g0/0/4

                      port link-type trunk

                        port trunk allow-pass vlan all

                   interface g0/0/2

                     port link-type access

                      port default vlan 50

                   interface g0/0/1

                     port link-type access

                     port default vlan 20

                 interface vlan 10

                    ip address 192.168.10.253 255.255.255.0

                 interface vlan 20

                    ip address 192.168.20.253 255.255.255.0

                 interface vlan 50

                    ip address 192.168.50.1 255.255.255.0

           # 給防火墻asa配置ip地址

              interface g0

                nameif inside1

                 security-level 100

                    ip address 192.168.30.2 255.255.255.0

                       no shutdown

                interface g 1

                 nameif inside2

                   security-level 50

                     ip address 192.168.50.2 255.255.255.0

                  interface g 1

                 nameif outside

                 security -level 0

                  ip address 192.168.40.1 255.255.255.0

  #　接下來配置靜態路由使內網全網互通　

route inside1 192.168.0.0 255.255.0.0 1

       route inside2 192.168.0.0 255.255.0.0 20 //配置浮動靜態路由做備份使用 ，優先級越小越靠譜

       ip route-static 192.168.40.0 255.255.255.0 192.168.30.2 //在lsw5上配置

       ip route-static 192.168.40.0 255.255.255.0 192.168.50.2 //在lsw6上配置

 # 配置vrrp網關冗余

      # 在lsw5上配置主網關

         interface vlan 10

              vrrp vrrid 10 virtual-ip 192.168.10.250

               vrrp vrrid 10 priority 101 //優先級默認為100.配置為101使他成為主網關

               vrrp vrrid 10 track interface g0/0/3 //鏈路追蹤lsw5的g0/0/3 口

          interface vlan 20

                vrrp vrrid 20 virtual-ip 192.168.20.250

               vrrp vrrid 20 priority 101 //優先級默認為100.配置為101使他成為主網關

               vrrp vrrid 20 track interface g0/0/3 //鏈路追蹤lsw5的g0/0/3 口

     　　#在lsw6上配置副網關

         interface vlan 10

                vrrp vrrid 10 virtual-ip 192.168.10.250

         interface vlan 20

                vrrp vrrid 20 virtual-ip 192.168.20.250

        驗證與測試 ：

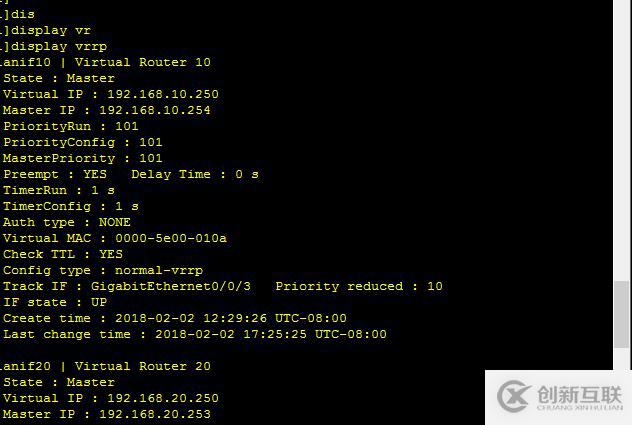

＃ 以上證明出去的流量都從lsw5上出去

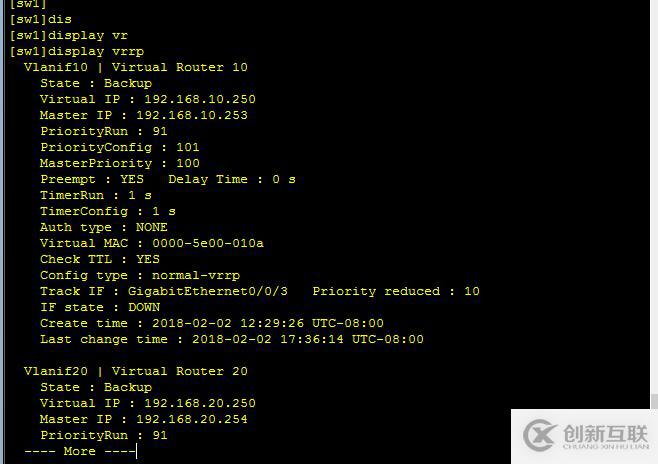

    # 接下來把lsw5的g 0/0/3 shutdown ，如下圖所示

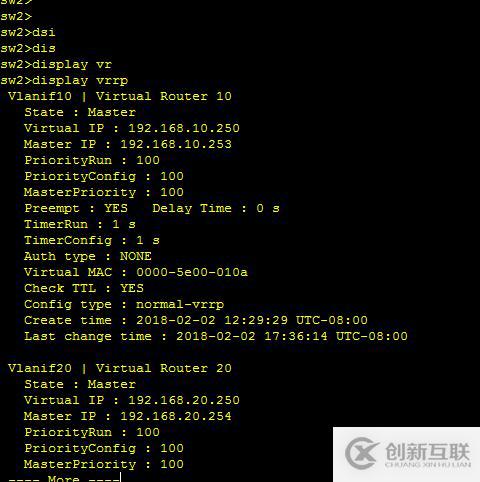

# 從以上的圖示可以說明 lsw5已經成備份網關了，而 lsw6成主網關了流量都從lsw6上邊走

# 接下來配置去往192.168.60.0 網段的路由

  ip route-static 192.168.60.0 255.255.255.0 192.168.30.2 //lsw5上配置

  ip route-static 192.168.60.0 255.255.255.0 192.168.50.2 //lsw6上配置

  # 在防火墻上配置ASA去往 192.168.60.0 的路由

   route outside 192.168.60.0 255.255.255.0 192.168.40.2

 #在ＡＲ２上配置去往內網的路由　　

?！　p route-static 192.168.0.0 255.255.0.0 192.168.40.1

 # 驗證與測試 ：

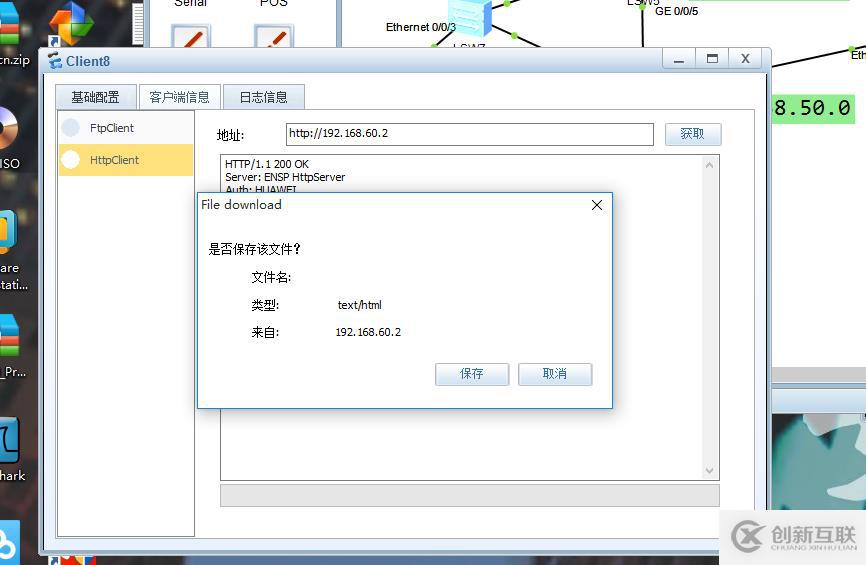

以上圖示說明測試成功，已經可以訪問外網的web服務器了，也就說明路由已經可達了，

 #　下面在防火墻上配置pat ，動態地址轉化

     object network inside1

        subnet 192.168.10.0 255.255.255.0

        subnet 192.168.20.0 255.255.255.0

     nat (inside1,outside )dynamic 192.168.40.3 //從inside1口轉換出去 // 192.168.40.0 里邊的任何一個未用的ip地址

  object network inside2

        subnet 192.168.10.0 255.255.255.0

        subnet 192.168.20.0 255.255.255.0

     nat (inside2,outside )dynamic 192.168.40.3 //從inside2口轉換出去

# 驗證與測試

，



 # 以上測試說明 內網地址可以轉化成外網地址訪問web服務器

#　發布內部ｗｅｂ服務器?。±渺o態pat

  object network ob-out

 host 192.168.40.5 //一個外網沒有用的地址

  object network inside1

   host 192.168.10.2

  nat (inside1,outside )static ob-out service tcp 80 80

  access-list out-to-insdie permit tcp any object inside1 eq http //配置acl

 access-group out-to-inside in interface outside //調用acl

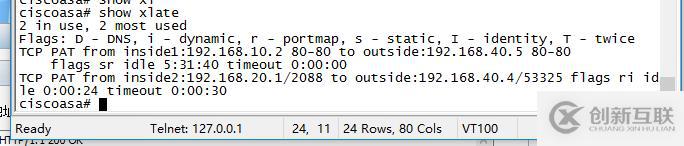

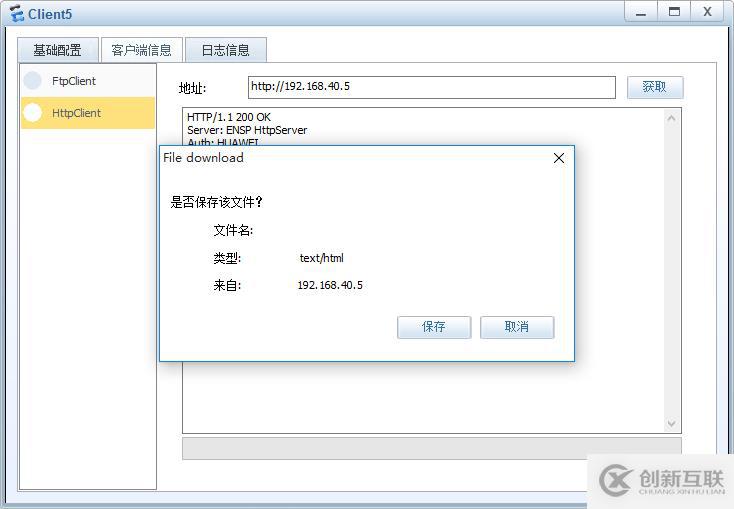

 驗證與測試 如下圖所示



# 以上實驗說明外網已經可以訪問內網web服務器了
