1、概述

創新互聯建站堅持“要么做到，要么別承諾”的工作理念，服務領域包括：網站制作、成都網站制作、企業官網、英文網站、手機端網站、網站推廣等服務，滿足客戶于互聯網時代的奉節網站設計、移動媒體設計的需求，幫助企業找到有效的互聯網解決方案。努力成為您成熟可靠的網絡建設合作伙伴！

IRF（Intelligent Resilient Framework，智能彈性架構）是H3C自主研發的軟件虛擬化技術。它的核心思想是將多臺設備通過IRF物理端口連接在一起，進行必要的配置后，虛擬化成一臺“分布式設備”。理解為堆疊有助于我們更快理解

2、工作原理

IRF分為四階段：物理連接、設備間通過IRF端口進行信息收集、選舉主備關系、IRF自行維護。只需了解選舉規則以及分裂處理機制，其它信息不必深入。如果有需要可以單獨debugIRF信息即可。

選舉規則： 根據IRF的優先級進行選舉，Priority值大的則為MASTER，值小的為SLAVE。

分裂機制： (1)IRF分裂分為兩種情況，主機或者備機整機down掉，那么OK直接更換新設備即可。

     (2)如果是IRF鏈路或者端口down掉，主備之間需要IRF的心跳線（MAD檢測）彼此互換IRF信息.         為避免二層信息混亂，IRF是讓備機完全處于停機狀態，It really doesnt work .

3、常用名詞

IRF合并、IRF分裂、IRF端口、IRF角色、IRF主備

4、IRF配置示例

（1）配置A機為MASTER

#設成員號及優先級

irf mem 1 pri 4

#把需要加入irf-port的端口down掉，shutdown XGE1/2/1,XGE1/2/2。并加入相應的IRF group組

interface Ten-GigabitEthernet1/2/1

shut

interface Ten-GigabitEthernet1/2/2

shut

irf-port 1/1

des IRF_PORT_1

port group interface Ten-GigabitEthernet1/2/1

port group interface Ten-GigabitEthernet1/2/2

#重要一步，激活 IRF，很多人會忽略這條命令。

irf-port  configuration active

#保存配置

save

（2）配置B機為SLAVE

#設成員號及優先級,H3C設備默認都是mem 1，需要retu為mem 2。

irf mem 1 retu 2

irf mem 2 pri 3

#把需要加入irf-port的端口down掉，shutdown XGE2/2/1,XGE2/2/2。并加入相應的IRF group組

interface Ten-GigabitEthernet2/2/1

shut

interface Ten-GigabitEthernet2/2/2

shut

irf-port 2/2

des IRF_PORT_2

port group interface Ten-GigabitEthernet2/2/1

port group interface Ten-GigabitEthernet2/2/2

#重要一步，激活 IRF

irf-port  configuration active

#保存配置

save

（3）A、B機合并

# 將A、B 的irf-port組的物理端口undo shut，并且保存配置。

# 按圖示交叉連接LC跳線，slave設備會重啟。IRF合并需要時間，會有提示出現。

  wait a moment。

  System is busy with warm backup, please wait ...

# display信息查看IRF合并情況

[fy302-5500-sw1]dis irf configuration

 MemberID NewID   IRF-Port1           IRF-Port2

 1    1     Ten-GigabitEthernet1/2/1    disable

          Ten-GigabitEthernet1/2/2

 2    2     disable            Ten-GigabitEthernet2/2/1

                         Ten-GigabitEthernet2/2/2

# 共享一個板載MAC地址

[fy302-5500-sw1]dis irf topology

              Topology Info

 -------------------------------------------------------------------------

        IRF-Port1         IRF-Port2

 Switch   Link    neighbor    Link    neighbor   Belong To

 2     DIS     --       UP     1      5cdd-70cf-01ea

 1     UP     2       DIS     --      5cdd-70cf-01ea

# 查看主備關系

[fy302-5500-sw1]dis irf

Switch  Role  Priority  CPU-Mac     Description

 *+1  Master  4     5cdd-70cf-01ea  -----

  2  Slave  3     5cdd-70cf-196a  -----

--------------------------------------------------

 * indicates the device is the master.

 + indicates the device through which the user logs in.

 The Bridge MAC of the IRF is: 5cdd-70cf-01b7

 Auto upgrade         : yes

 Mac persistent        : always

 Domain ID          : 3025500581

5、IRF檢測機制

核心與接入都為IRF設備，并且通過TRUNK上行。核心設備一般H3C用10508系列、接入H3C S5500系列。

雙IRF設備互連則需要設置IRF檢測機制，就是防止分裂后出現問題影響網絡。此處介紹的MAC檢測機制

IRF 鏈路故障會導致一個 IRF 變成兩個新的IRF 。這兩個 IRF 擁有相同的 IP 地址等三層配置，會引

起地址沖突，導致故障在網絡中擴大。為了提高系統的可用性，當IRF 分裂時我們就需要一種機制，

能夠檢測出網絡中同時存在多個IRF ，并進行相應的處理盡量降低IRF 分裂對業務的影響。

（1）LACP（Link Aggregation Control Protocol ，鏈路聚合控制協議）通過LACP傳送IRF檢測包

（2）BFD（Bidirectional Forwarding Detection，雙向轉發檢測）單獨配置心跳線來進行IRF沖突檢測

（3）拓撲示例

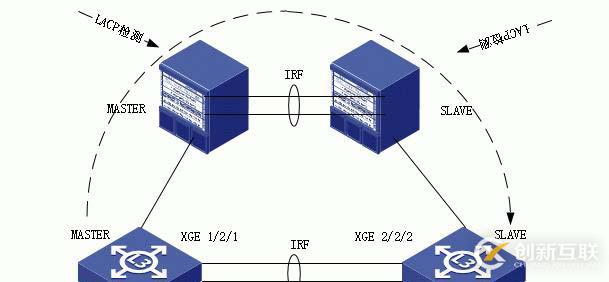

上圖情況接入與核心設備A、B機都是通過萬兆口做IRF合并。此環境中，共有兩組IRF，據H3C官方說法配置MAD檢測則需要建立不同IRF domain域，否則會造成檢測異常，從而可能會影響網絡業務。

（4）MAD檢測配置

# 核心設備合并成功后，進行如下MAD檢測配置。

irf domain 201512900       //號碼根據需要自己設定

irf mac-address persistent always

irf auto-update enable

undo irf link-delay

irf member 1 priority 4

irf member 2 priority 3

# 接入設備合并成功后，進行如下MAD檢測配置。

irf domain 201512900       //號碼根據需要自己設定

irf mac-address persistent always

irf auto-update enable

undo irf link-delay

irf member 1 priority 4

irf member 2 priority 3

注意：domain域不能相同

（5）BFD檢測配置

對于網絡要求嚴格的客戶，使用私網地址需要報備一下。此處BFD只做心跳，不上行、廣播、以及任何其它內容。我們需要單獨在A、B機各找出一個物理口來做為心跳口，連接線普通網線即可。注意：mad檢測端口生成樹要undo掉。

1、BFD私有VLAN VLAN 2000

2、BFD連接線使用網線

3、BFD私有地址 A、B機地址 192.168.10.1 192.168.10.2/24

# 核心設備配置如下

vlan 2000

description BFD_MAD

quit

interface Vlan-interface2000

 description BFD_MAD

 mad bfd enable

 mad ip address 192.168.10.1 255.255.255.252 member 1

 mad ip address 192.168.10.2 255.255.255.252 member 2

quit

interface GigabitEthernet1/0/48

 port link-mode bridge

 description description BFD_LINK-MASTER

 port access vlan 2000

 stp disable

interface GigabitEthernet2/0/48

 description description BFD_LINK-Slave

 port access vlan 2000

 stp disable

quit

# 接入配置同上，此處省略。

注意：MAD檢測與BFD檢測不沖突，可以同時存在。
