寫在前面

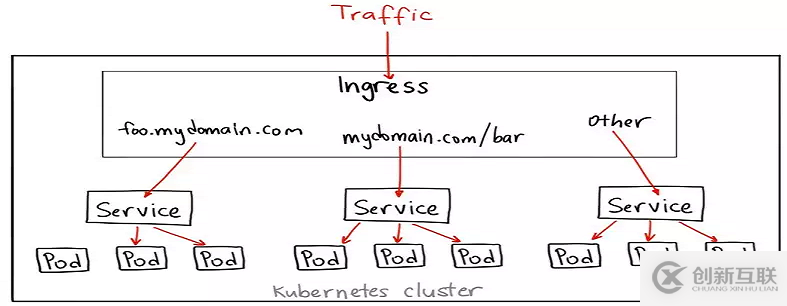

Ingress 英文翻譯 進入;進入權;進食，更準確的講就是入口，即外部流量進入k8s集群必經之口。這到大門到底有什么作用？我們如何使用Ingress？k8s又是如何進行服務發現的呢？先看一張圖：

創新互聯專注于企業全網營銷推廣、網站重做改版、鄂托克網站定制設計、自適應品牌網站建設、成都h5網站建設、購物商城網站建設、集團公司官網建設、成都外貿網站建設公司、高端網站制作、響應式網頁設計等建站業務，價格優惠性價比高，為鄂托克等各大城市提供網站開發制作服務。

備注：此圖來源我轉載的一篇博客NodePort，LoadBalancer還是Ingress？我該如何選擇 - kubernetes，特此說明。

原理

雖然k8s集群內部署的pod、server都有自己的IP，但是卻無法提供外網訪問，以前我們可以通過監聽NodePort的方式暴露服務，但是這種方式并不靈活，生產環境也不建議使用。Ingresss是k8s集群中的一個API資源對象，扮演邊緣路由器(edge router)的角色，也可以理解為集群防火墻、集群網關，我們可以自定義路由規則來轉發、管理、暴露服務(一組pod)，非常靈活，生產環境建議使用這種方式。另外LoadBlancer也可以暴露服務，不過這種方式需要向云平臺申請負債均衡器；雖然目前很多云平臺都支持，但是這種方式深度耦合了云平臺，所以你懂的。

首先我們來思考用傳統的web服務器，比如Nginx，如何處理這種場景？
Nginx充當一個反向代理服務器攔截外部請求，讀取路由規則配置，轉發相應的請求到后端服務。

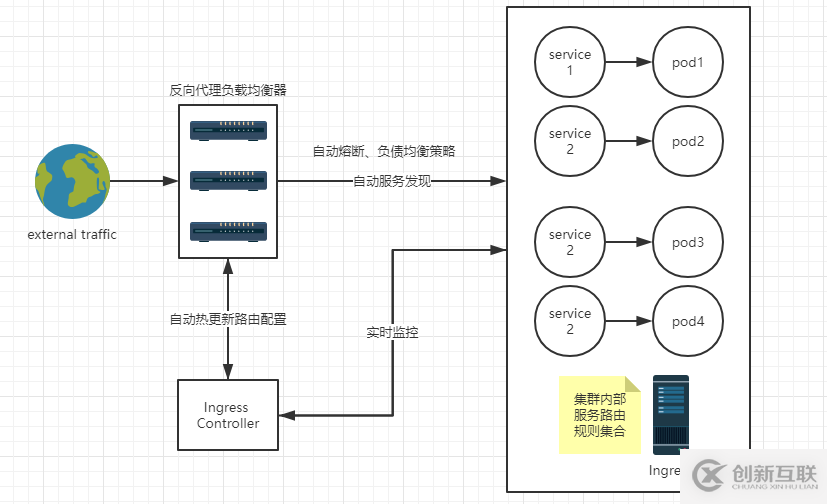

kubernetes處理這種場景時，涉及到三個組件：

1. 反向代理web服務器
   負責攔截外部請求，比如Nginx、Apache、traefik等等。我一般以Deployment方式部署到kubernetes集群中，當然也可以用DeamonSet方式部署；這兩種部署方式個人覺得有利有弊，感興趣的請參考這篇文章，這里就不敖述了。

2. Ingress controller
   k8s中的controller有很多，比如CronJob、DeamonSet、Deployment、ReplicationSet、StatefulSet等等，大家最熟悉的應該是Deployment(嘿嘿，我也是)，它的作用就是監控集群的變化，使集群始終保持我們期望的最終狀態(yml文件)。同理，Ingress controller的作用就是實時感知Ingress路由規則集合的變化，再與Api Server交互，獲取Service、Pod在集群中的 IP等信息，然后發送給反向代理web服務器，刷新其路由配置信息，這就是它的服務發現機制。

3. Ingress
   定義路由規則集合，上面已經詳細介紹，這里就不再敖述了。


經過上面的剖析，知道了吧，如果我們僅僅創建Ingress對象，只是定義了一系列路由規則集合而且，沒有任何作用，不要想得太簡單了，嘿嘿。

Ingress 選型

這個我花費了不少時間，最終選用的是Traefik，它是一個用Golang開發的輕量級的Http反向代理和負載均衡器，雖然相比于Nginx，它是后起之秀，但是它天然擁抱kubernetes，直接與集群k8s的Api Server通信，反應非常迅速，實時感知集群中Ingress定義的路由規則集合和后端Service、Pod的變化，自動熱更新Traefik后端配置，根本不用創建Ingress controller對象，同時還提供了友好的控制面板和監控界面，不僅可以方便地查看Traefik根據Ingress生成的路由配置信息，還可以查看統計的一些性能指標數據，如：總響應時間、平均響應時間、不同的響應碼返回的總次數等，Traefik部署請參考官網用戶示例Kubernetes Ingress Controller。不僅如此，Traefik還支持豐富的annotations配置，可配置眾多出色的特性，例如：自動熔斷、負載均衡策略、黑名單、白名單；還支持許多后端存儲，如：zookeeper、eureka、consul、rancher、docker等，它會自動感知這些統一配置中心的變化，熱更新自己的路由配置，所以Traefik對于微服務來說簡直就是一神器啊，嘿嘿。那么Traefik性能又如何呢？容器化部署，還擔心性能，不要這么搞笑，好嗎。而Nginx在擁抱kubernetes這方面比較后知后覺，詳情請參考官方網站和開源項目ingress-nginx ；另外微軟開源的微服務示例項目 eShopOnContainers 采用了ingress-nginx，大家可以下去自行研究。

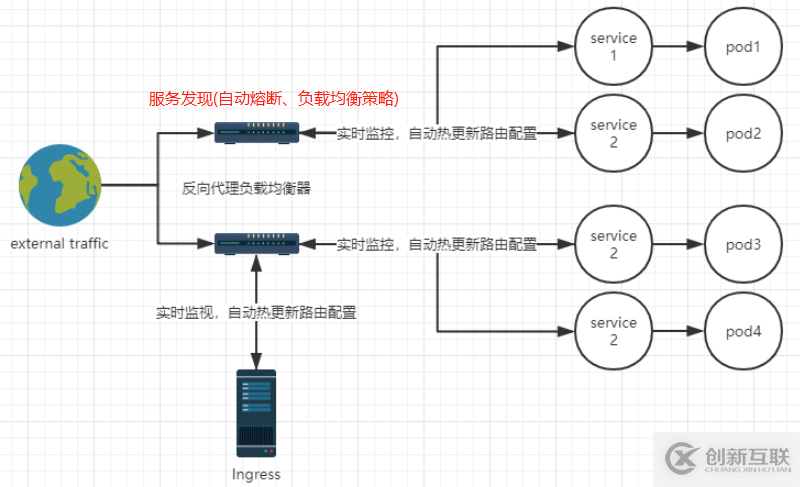

Traefik：

示例說明

使用Ingress暴露微服務

apiVersion: extensions/v1beta1kind: Ingressmetadata:  labels:    app: light    component: frontend  name: light-edge-router  namespace: geekbuying-light  annotations:
    kubernetes.io/ingress.class: "traefik"
    ingress.kubernetes.io/ssl-redirect: "false"
    traefik.frontend.rule.type: "PathPrefixStrip"
    traefik.ingress.kubernetes.io/frontend-entry-points: "http,https"
    traefik.ingress.kubernetes.io/priority: "3"spec:  rules:  - host: <hostdomain literal>    http:      paths:      - path: /api/v1/light        backend:           serviceName: aggregation-light-api          servicePort: 80      - path: /api/v1/identity        backend:           serviceName: identity-api          servicePort: 80

非常重要：

1. 當我們定義額外的路由時，比如這里的/api/vi/identity，必須添加這個traefik.ingress.kubernetes.io/rule-type: PathPrefixStrip注解傳遞路徑，否則會看不到任何效果；ingress.kubernetes.io/ssl-redirect: "false"是否強制使用https，其他的配置信息，請查看詳情。另外，不同的Ingress選型，請參照各自的組件說明。

2. 其他命名空間下的服務發現規則為：[serviceName].[namespace]:[port]，如：exceptionless-ui.geekbuying-light-addons:80(備注：端口80可以省略，其他端口不能省略)，表示查找geekbuying-light-addons命名空間下的exceptionless-ui服務，并匹配端口。

特性配置

traefik支持強大的annotations配置，需要添加到kubernetes相應資源對象的annotations下面。至于具體配置到的哪個對象，先弄清楚三個概念：

• EntryPoint(入口點)
  顧名思義，這是外部網絡進入traefik的入口，我們上面就是通過監聽主機端口攔截請求。

• FrontEnd(前端)
  traefik攔截請求后，會轉發給FrontEnd。前端定義EntryPoint映射到BackEnd的路由規則集，字段包括Host, Path, Headers 等，匹配請求后，默認通過加權輪詢負載算法路由到一個可用的BackEnd，然后進入指定的微服務，這就是服務發現。

  備注：這些路由規則可以來自不同的后端存儲，如Kubernetes、zookeeper、eureka、consul等，Kubernetes使用的Ingress資源對象定義路由規則集。建議大家自行去官網學習Kubernetes Ingress Backend。

• BackEnd(后端)
  一組http服務集，kubernetes中對應一個service對象下的一組pod地址。對于后端的服務發現，可配置負載均衡策略、熔斷器等特性。

一個后端service對象的配置例子：

apiVersion: v1kind: Servicemetadata:  annotations:
    traefik.backend.circuitbreaker: NetworkErrorRatio() > 0.5
    traefik.backend.loadbalancer.method: drr  labels:    app: light    component: identity  name: identity-api  namespace: geekbuying-lightspec:  ports:
  - port: 80
  selector:    app: light    component: identity    type: webapi

效果圖

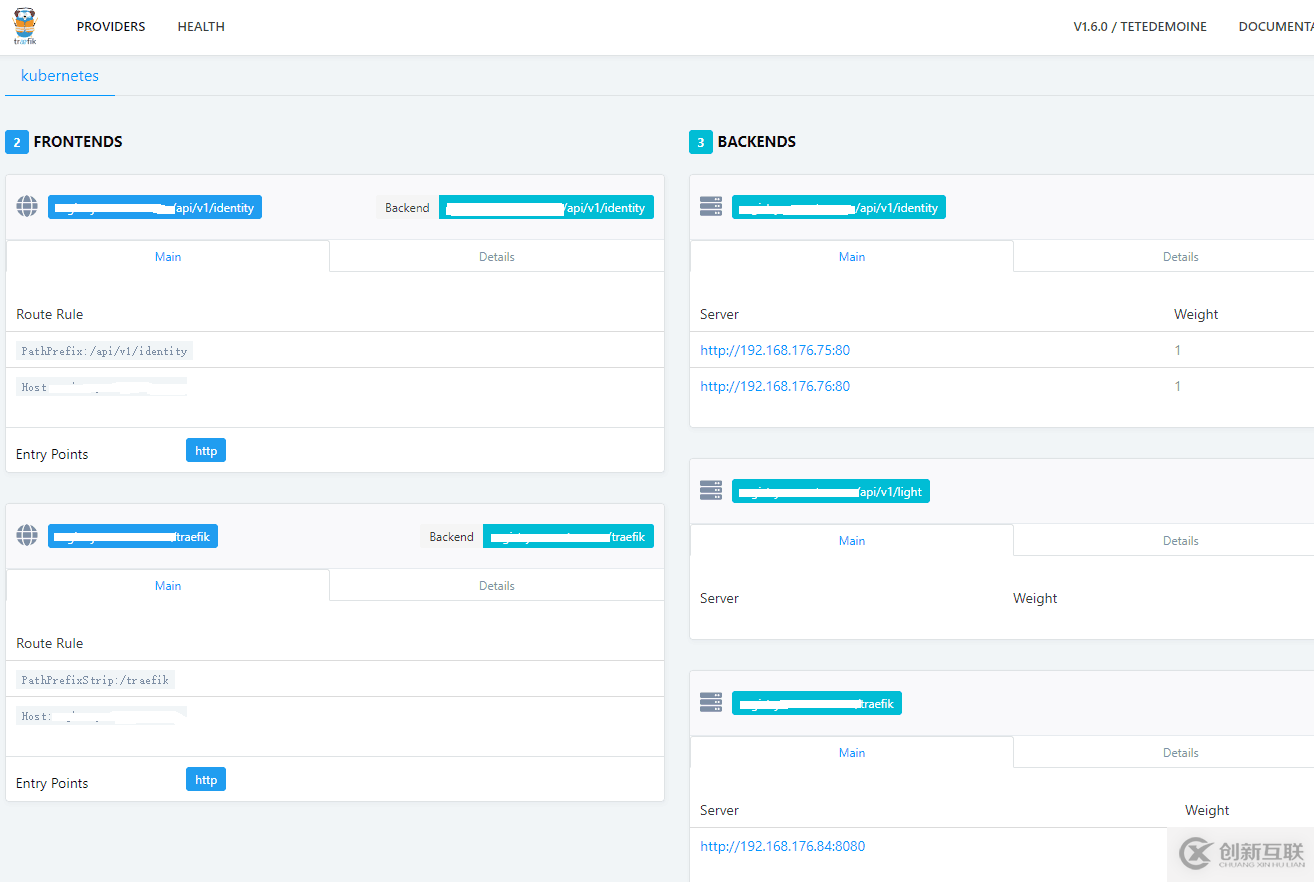

控制面板：

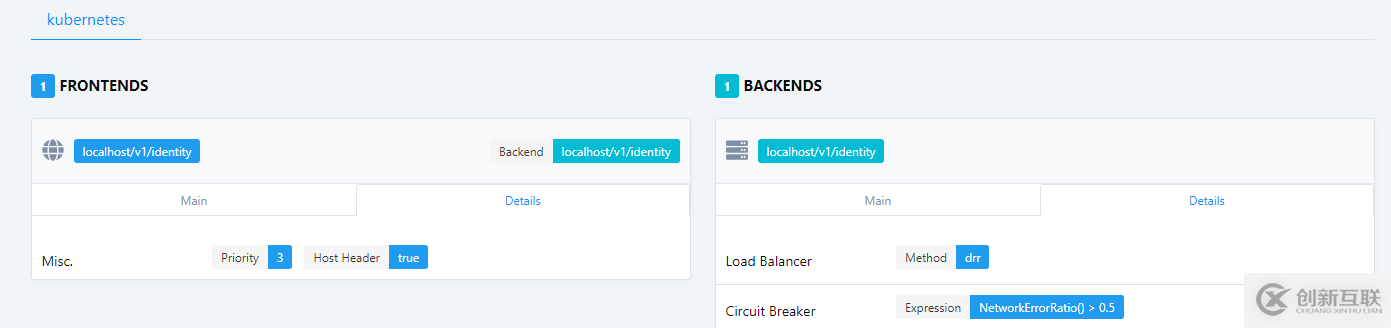

前端優先級、后端熔斷器和負載均衡策略：

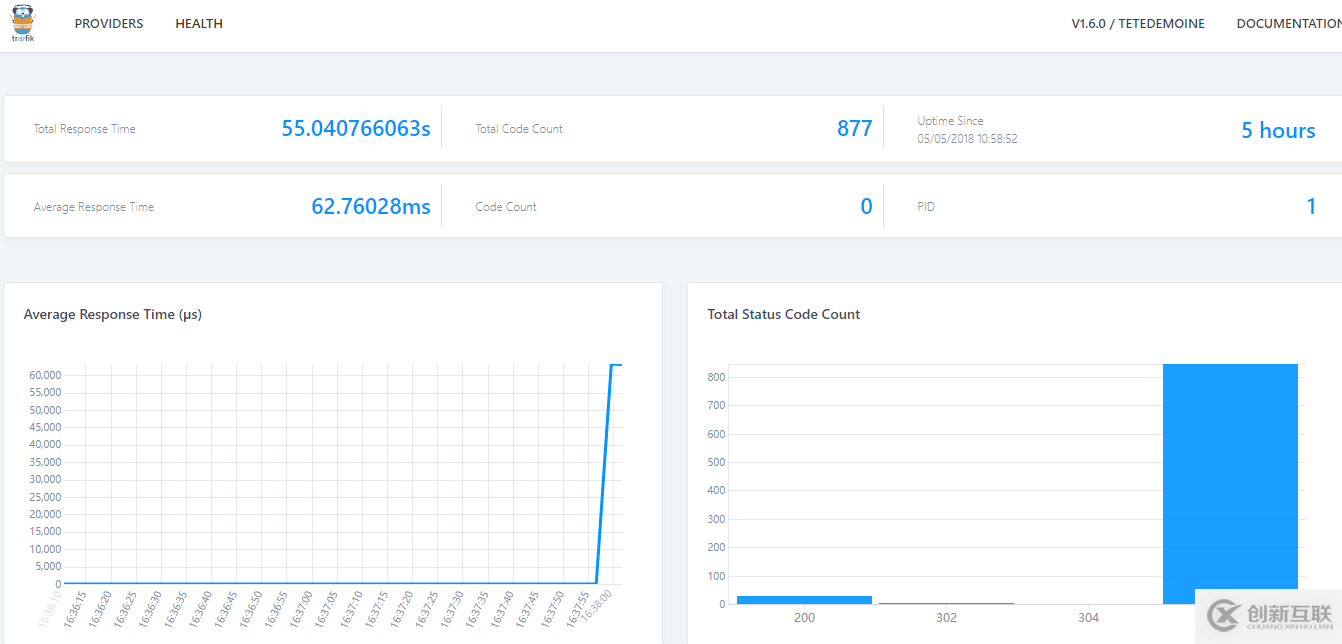

監控界面：

總結

綜上所述，首先部署擁抱k8s的反向代理服務器(treafik、nginx等)攔截請求，然后攔截的請求會根據Ingress定義的路由規則集，轉發到集群內部對應的Service。

延伸閱讀

https://docs.traefik.io/
https://github.com/containous/traefik
https://docs.traefik.io/user-guide/kubernetes/
https://docs.traefik.io/configuration/backends/kubernetes/
https://kubernetes.io/docs/concepts/services-networking/ingress/
https://kubernetes.io/docs/admin/authorization/rbac/
https://github.com/kubernetes/ingress-nginx/blob/master/README.md
https://kubernetes.github.io/ingress-nginx/development/
https://www.kubernetes.org.cn/1237.html
https://github.com/kubernetes/ingress-nginx
https://blog.csdn.net/hxpjava1/article/details/79459489
https://blog.csdn.net/hxpjava1/article/details/79375452
