FPGA調試是電子系統設計中不可或缺的重要環節，流程涉及多種技術、工具，而工程師的關鍵工作在于選擇正確的技術以更高效實現項目目標。隨著FPGA設計的功能趨于復雜，規模逐漸變大，傳統的調試手段有著透視性差，無法調試內部信號，調試速度慢等缺陷，已無法滿足現階段的需求，因此尋找一種更為高效適配的調試手段成為了FPGA開發者們的迫切需求。

EXOSTIV波形調試器。它提供類似模擬器的可見性 - 比基于JTAG的工具高出200,000倍 - 為標準和定制的FPGA板快速調試周轉時間。

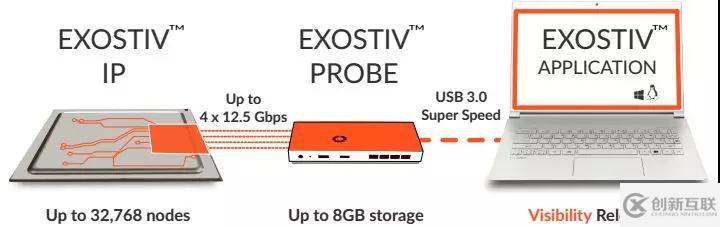

EXOSTIV調試系統部件

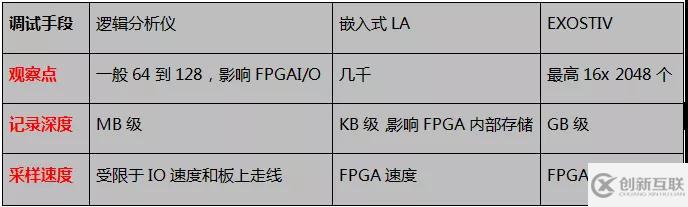

對比傳統調試手段

主要功能特點

EXOSTIV波形調試器可提升FPGA可視性20萬倍，它利用FPGA芯片的多個Gbit收發接口將記錄的波形數據存儲到FPGA外的設備中，其數據收集并不占用FPGA芯片本身的資源。該波形調試器目前最大可以存儲8GB的調試數據，支持同時持續記錄32768個內部信號，硬件加速測試工具讀取和顯示大規模的數字和模擬波形數據。

  · Xilinx版支持Zynq、7系列和UltraScale(+)系列

  · Intel版本支持10系列 Cyclone V和Stratix V系列

  · 需要使用FPGA廠商軟件對IP進行綜合

  · 最高4x12.5 Gbps MGT 連接

  · MYRIAD波形查看器（TB級）

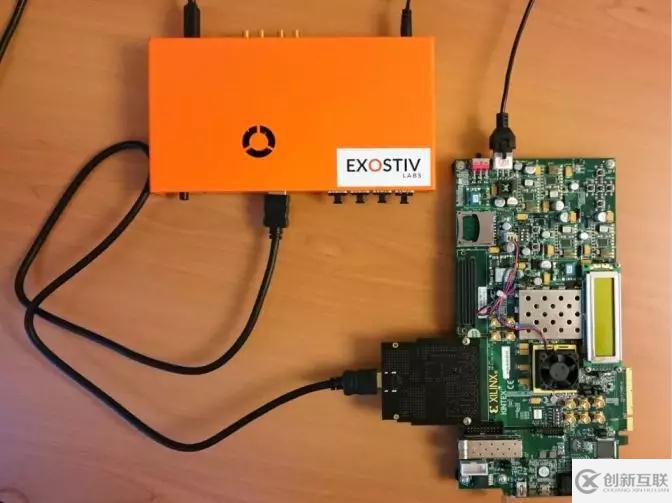

EXOSTIV 調試系統

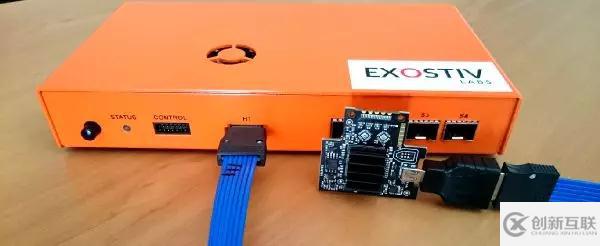

EXOSTIV  Probe 和連接線

工作原理

 · 建立IP核與調試器的鏈接：可設置芯片類型，

    鏈接方式  （HDMI或SFP）等；

 · 設置捕獲單元：配置需要采集的信號及其觸發

    條件；

 · 生成IP核并注入至設計：根據前兩步的配置會
    生成IP核，調試器會將IP核注入設計，根據IP
    核中的設置開始捕獲信號；

 · 配置條件并運行：完成IP核生成后，用戶依然

   可以對捕獲單元進行一部分的修改， 例如觸發

    條件，觸發位置等；

 · 讀取圖像并調試：采集后的數據通過高速串口
    存儲到 Probe中，在波形調試界面可查看并存
    儲波形。

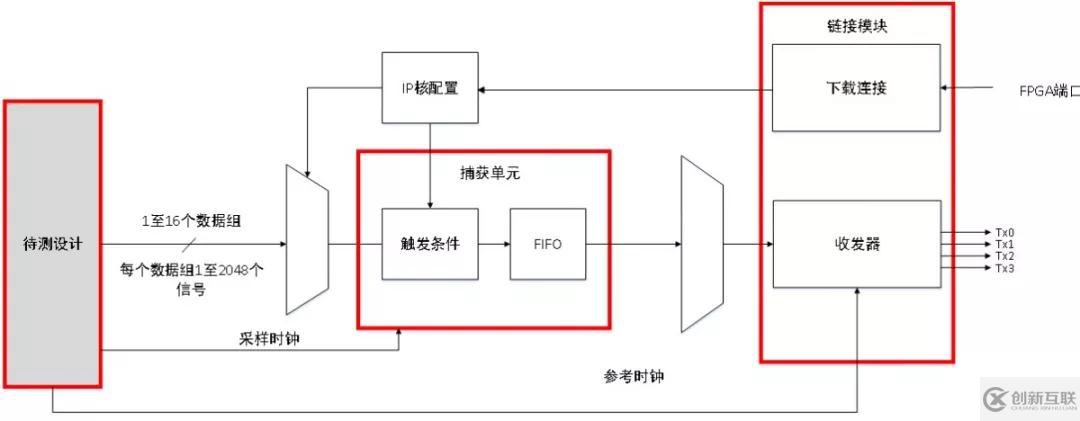

EXOSTIV工作原理圖

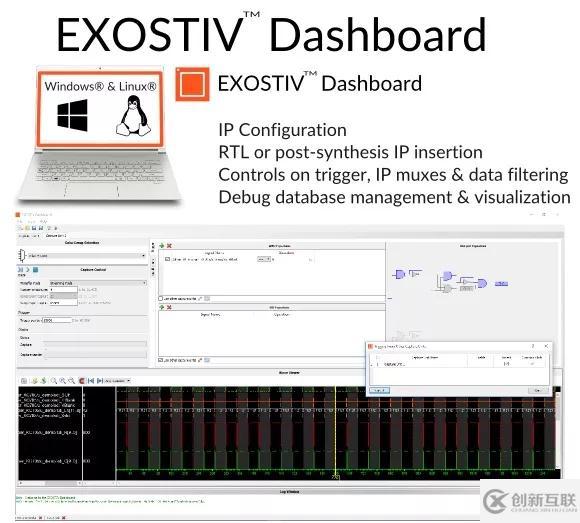

 波形調試界面

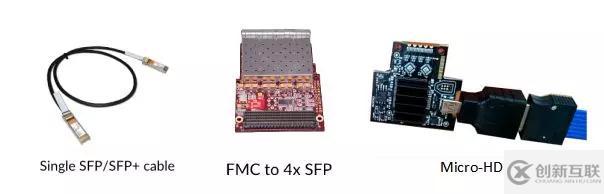

支持連接方式

   · SFP/SFP+/QSFP/QSP+接口；
   · HDMI接口，或Micro-HDMI連接器；
   · 連接到FMC，可使用FMC to HDMI、FMC to

      SFP/QSFP模塊適配器。

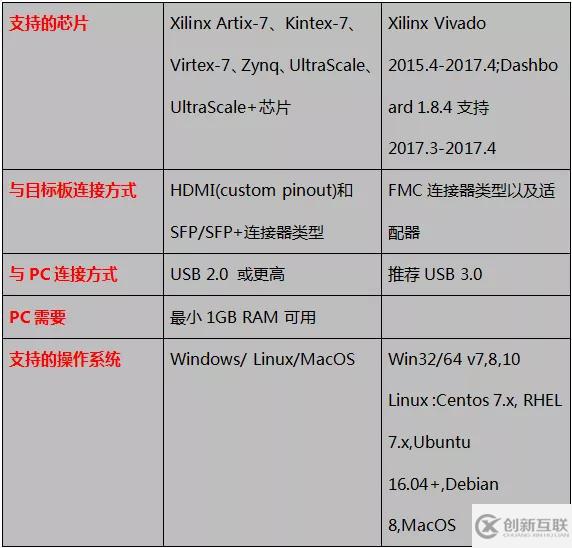

支持芯片及平臺

我們看到現在很多新興行業，比如云計算、5G通信、人工智能（AI）、機器學習、自動駕駛等應用場景都需要強大的計算能力來支持，因此FPGA正大量被使用在各個領域，在設計趨于復雜的同時，它們也占用了更多的邏輯資源，信號量也呈現指數級別的增加，EXOSTIV 的出現提供了更強大的信號可視化能力，毫無疑問的方便了電子工程師們的調試工作，更快的將FPGA設計方案交付。
