1 前言

隨著網站負載的不斷增加，負載均衡(load  balance)已不是陌生話題。負載均衡是將流量負載分?jǐn)偟讲煌姆?wù)單元，保證服務器的高可用，保證響應足夠快，給用戶良好的體驗。

nginx***個公開版發布于2004年。2011年發布了1.0版。它的特點是穩定性高、功能強大、資源消耗低。從服務器市場占有率來看，nginx已有與Apache分庭抗禮勢頭。其中，不得不提到的特性就是其負載均衡功能，這也成了很多公司選擇它的主要原因。

我們將從源碼的角度介紹nginx的內置負載均衡策略和擴展負載均衡策略，以實際的工業生產為案例，對比各負載均衡策略，為nginx使用者提供一些參考。

2. 源碼剖析

nginx的負載均衡策略可以劃分為兩大類：內置策略和擴展策略。

內置策略包含加權輪詢和ip  hash，在默認情況下這兩種策略會編譯進nginx內核，只需在nginx配置中指明參數即可。擴展策略有很多，如fair、通用hash、consistent  hash等，默認不編譯進nginx內核。

由于在nginx版本升級中負載均衡的代碼沒有本質性的變化，因此下面將以nginx1.0.15穩定版為例，從源碼角度分析各個策略。

2.1. 加權輪詢(weighted round robin)

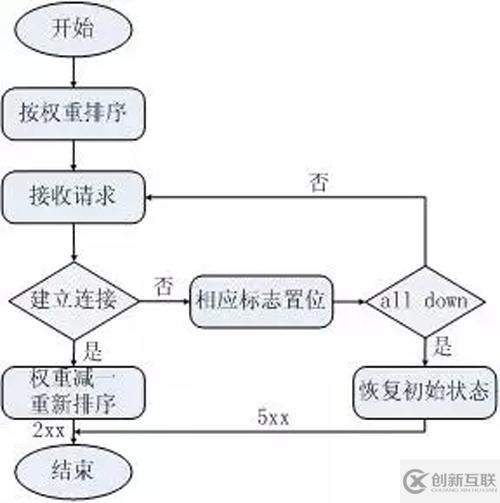

輪詢的原理很簡單，首先我們介紹一下輪詢的基本流程。如下是處理一次請求的流程圖：

圖中有兩點需要注意：

***，如果可以把加權輪詢算法分為先深搜索和先廣搜索，那么nginx采用的是先深搜索算法，即將首先將請求都分給高權重的機器，直到該機器的權值降到了比其他機器低，才開始將請求分給下一個高權重的機器。

第二，當所有后端機器都down掉時，nginx會立即將所有機器的標志位清成初始狀態，以避免造成所有的機器都處在timeout的狀態，從而導致整個前端被夯住。

接下來看下源碼。nginx的目錄結構很清晰，加權輪詢所在路徑為nginx-1.0.15/src/http/ngx_http_upstream_round_robin.[c|h]，在源碼的基礎上，針對重要的、不易理解的地方我加了注釋。首先看下ngx_http_upstream_round_robin.h中的重要聲明：

從變量命名中就可以大致猜出其作用。解釋一下current_weight和weight的區別，前者為權重排序的值，隨著處理請求會動態的變化，后者則是配置值，用來恢復初始狀態。

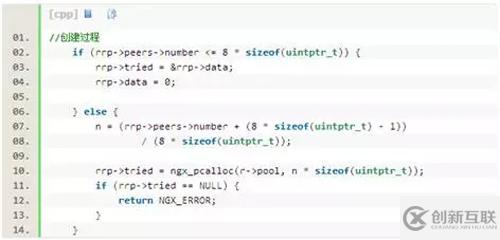

接下我們來看下輪詢的創建過程。代碼如下圖：

這里有個tried變量需要做些說明：tried中記錄了服務器當前是否被嘗試連接過。他是一個位圖。如果服務器數量小于32，則只需在一個int中即可記錄下所有服務器狀態。如果服務器數量大于32，則需在內存池中申請內存來存儲。

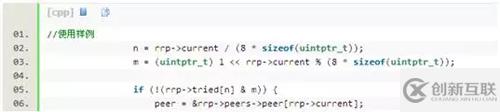

對該位圖數組的使用可參考如下代碼：

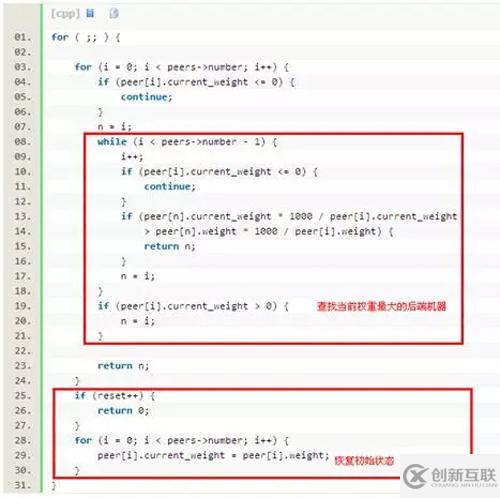

***是實際的策略代碼，邏輯較簡單，代碼實現也只有30行。來看代碼。

2.2. ip hash策略

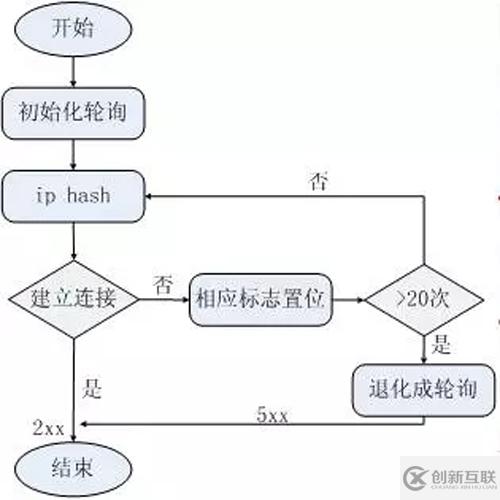

ip hash是nginx內置的另一個負載均衡策略，流程和輪詢很類似，只是其中的算法和具體的策略有些變化。如下圖所示：

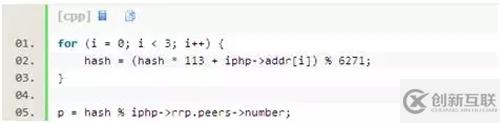

ip hash算法的核心實現請看如下代碼：

可以看到，hash值既與ip有關又與后端機器的數量有關。經測試，上述算法可以連續產生1045個互異的value，這是此算法硬限制。nginx使用了保護機制，當經過20次hash仍然找不到可用的機器時，算法退化成輪詢。

因此，從本質上說，ip  hash算法是一種變相的輪詢算法，如果兩個ip的初始hash值恰好相同，那么來自這兩個ip的請求將永遠落在同一臺服務器上，這為均衡性埋下了較深隱患。

2.3. fair

fair策略是擴展策略，默認不被編譯進nginx內核。它根據后端服務器的響應時間判斷負載情況，從中選出負載最輕的機器進行分流。

這種策略具有很強的自適應性，但是實際的網絡環境往往不是那么簡單，因此須慎用。

2.4.通用hash、一致性hash

通用hash和一致性hash也是種擴展策略。通用hash可以以nginx內置的變量為key進行hash，一致性hash采用了nginx內置的一致性hash環，可支持memcache。

3 對比測試

了解了以上負載均衡策略，接下來我們來做一些測試。

主要是對比各個策略的均衡性、一致性、容災性等，從而分析出其中的差異性，根據數據給出各自的適用場景。

為了能夠全面、客觀的測試nginx的負載均衡策略，我們采用兩個測試工具、在不同場景下做測試，以此來降低環境對測試結果造成的影響。

首先給大家介紹測試工具、測試網絡拓?fù)浜突局疁y(cè)試流程。

3.1 測試工具

3.1.1 easyABC

easyABC是百度內部開發的性能測試工具，培訓采用epool模型實現，簡單易上手，可以模擬GET/POST請求，極限情況下可以提供上萬的壓力，在團隊內部得到廣泛使用。

由于被測試對象為反向代理服務器，因此需要在其后端搭建樁服務器，這里用nginx作為樁Web Server，提供最基本的靜態文件服務。

3.1.2 polygraph

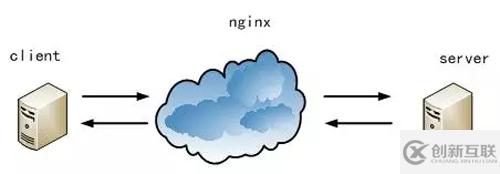

polygraph是一款免費的性能測試工具，以對緩存服務、代理、交換機等方面的測試見長。它有規范的配置語言PGL(Polygraph  Language)，為軟件提供了強大的靈活性。其工作原理如下圖所示：

polygraph提供Client端和Server端，將測試目標nginx放在二者之間，三者之間的網絡交互均走h(yuǎn)ttp協議，只需配置ip+port即可。

Client端可以配置虛擬robot的個數以及每個robot發請求的速率，并向代理服務器發起隨機的靜態文件請求，Server端將按照請求的url生成隨機大小的靜態文件做響應。

選用這個測試軟件的一個主要原因：可以產生隨機的url作為nginx各種hash策略key。

另外polygraph還提供了日志分析工具，功能比較豐富，感興趣的同學可以參考附錄材料。

3.2. 測試環境

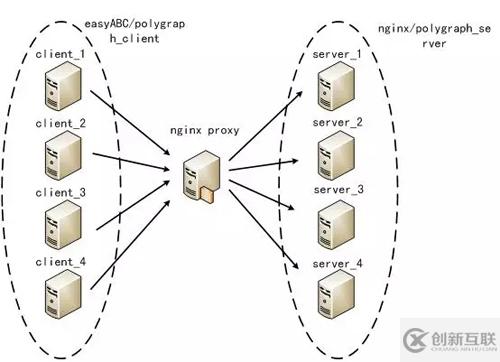

本次測試運行在5臺物理機。其中：被測對象單獨搭在一臺8核機器上，另外四臺4核機器分別搭建了easyABC、webserver樁和polygraph。如下圖所示：

3.3. 測試方案

給各位介紹一下關鍵的測試指標：

均衡性：是否能夠?qū)⒄?qǐng)求均勻的發送給后端

一致性：同一個key的請求，是否能落到同一臺機器

容災性：當部分后端機器掛掉時，是否能夠正常工作

以上述指標為指導，我們針對如下4個測試場景分別用easyABC和polygraph測試：

場景1 server_*均正常提供服務;

場景2 server_4掛掉，其他正常;

場景3 server_3、server_4掛掉，其他正常;

場景4 server_*均恢復正常服務。

上述四個場景將按照時間順序進行，每個場景將建立在上一個場景基礎上，被測試對象無需做任何操作，以***程度模擬實際情況。

另外，考慮到測試工具自身的特點，在easyabc上的測試壓力在17000左右，polygraph上的測試壓力在4000左右。以上測試均保證被測試對象可以正常工作，且無任何notice級別以上(alert/error/warn)的日志出現，在每個場景中記錄下server_*的qps用于***的策略分析。

3.4. 結果

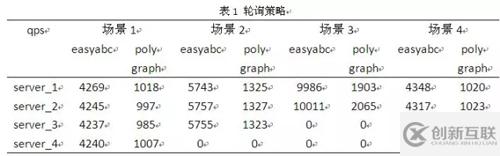

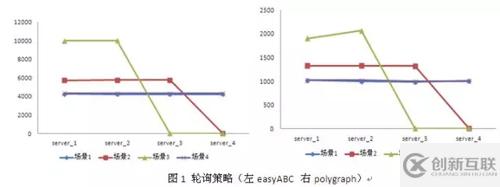

對比在兩種測試工具下的測試結果會發現，結果完全一致，因此可以排除測試工具的影響。表1和圖1是輪詢策略在兩種測試工具下的負載情況。

從圖表中可以看出，輪詢策略對于均衡性和容災性都可以做到較好的滿足。

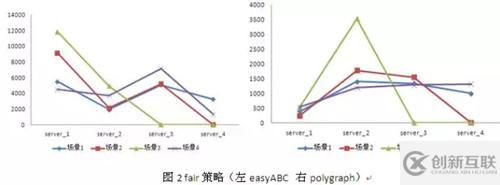

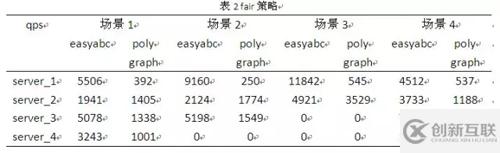

表2和圖2是fair策略在兩種測試工具下的負載情況。fair策略受環境影響非常大，在排除了測試工具的干擾之后，結果仍然有非常大的抖動。

從直觀上講，這完全不滿足均衡性。但從另一個角度出發，恰恰是由于這種自適應性確保了在復雜的網絡環境中能夠物盡所用。因此，在應用到工業生產中之前，需要在具體的環境中做好測試工作。

以下圖表是各種hash策略，所不同的僅僅是hash  key或者是具體的算法實現，因此一起做對比。實際測試中發現，通用hash和一致性hash均存在一個問題：當某臺后端的機器掛掉時，原有落到這臺機器上的流量會丟失，但是在ip  hash中就不存在這樣的問題。

正如上文中對ip hash源碼的分析，當ip hash失效時，會退化為輪詢策略，因此不會有丟失流量的情況。從這個層面上說，ip  hash也可以看成是輪詢的升級版。

圖5為ip hash策略，ip hash是nginx內置策略，可以看做是前兩種策略的特例：以來源IP為key。

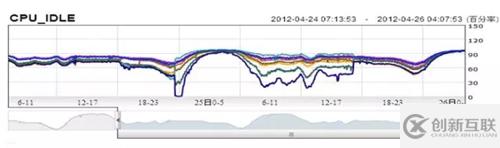

由于測試工具不太擅于模擬海量IP下的請求，因此這里截取線上實際的情況加以分析。如下圖所示：

圖5 IP Hash策略

圖中前1/3使用輪詢策略，中間段使用ip hash策略，后1/3仍然是輪詢策略?？梢悦黠@的看出，ip hash的均衡性存在著很大的問題。

原因并不難分析，在實際的網絡環境中，有大量的高校出口路由器ip、企業出口路由器ip等網絡節點，這些節點帶來的流量往往是普通用戶的成百上千倍，而ip  hash策略恰恰是按照ip來劃分流量，因此造成上述后果也就自然而然了。

4 小結

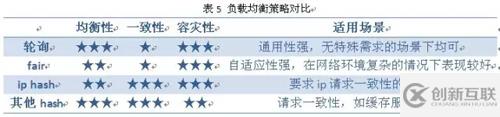

通過實際的對比測試，我們對nginx各個負載均衡策略進行了驗證。下面從均衡性、一致性、容災性以及適用場景等角度對比各種策略。如下圖示：

我們從源碼和實際測試數據角度分析說明了nginx負載均衡的策略，給出了各種策略適合的應用場景。通過分析不難發現，無論哪種策略都不是萬金油，在具體場景下應該選擇哪種策略一定程度上依賴于使用者對策略的熟悉程度。
