由于MVB網絡采用分布式網絡結構，各組網設備分布在不同電氣柜，甚至是在不同車輛上，各組網設備往往來自于不同供應商，這給MVB網絡調試及診斷帶來了很大的難度。目前MVB網絡調試及故障排查，主要是通過儀器查看網絡通信波形以及報文，依靠人工分析，進行網絡質量評估和故障定位。網絡評估和故障排查工作對操作人員的技術要求高，評估結果不精確，排查效率低下。

網站建設哪家好，找創新互聯！專注于網頁設計、網站建設、微信開發、微信小程序開發、集團企業網站建設等服務項目。為回饋新老客戶創新互聯還提供了攸縣免費建站歡迎大家使用！

針對上述情況，北京潤科通用技術有限公司成功研制出一款MVB智能分析工具——MVB智能診斷儀，該產品實現了列車MVB網絡質量量化評估與故障自動化分析定位功能。產品設計目標為：

?? 在故障發生前，及時檢測并預警可能發生故障

?? 在故障發生后，快速分析定位網絡故障

?? 在調試檢修完成前，準確評估列車當前網絡狀態

產品可應用于列車調試、運營、維保期間的MVB網絡調試檢修環節。

應用場景

MVB總線質量評估

列車調試檢修完成前，需要確認整車網絡質量是否符合出廠要求。調試檢修人員將MVB智能診斷儀接入網絡，使用設備配套軟件導入列車拓撲表，點擊啟動軟件診斷分析功能。軟件控制設備采集總線報文及波形信息，分析總線及設備誤碼、波形參數，判斷總線健康狀態，檢測是否存在潛在故障，輸出評估報告。

MVB故障排查

列車報MVB網絡故障，檢修人員將MVB智能診斷儀接入網絡，使用設備配套軟件導入列車配置信息，點擊啟動軟件診斷分析功能。軟件控制設備采集總線報文及波形信息，分析網絡各設備狀態，以圖表結合形式，展示網絡故障位置信息以及可能故障原因。

MVB偶發故障分析

列車閃報MVB網絡故障，檢修人員將MVB智能診斷儀接入網絡，使用設備配套軟件導入列車配置信息，設置產品啟動分析條件，點擊啟動軟件偶發故障診斷分析功能。設備根據設置的分析條件，采集存儲總線故障報文及波形信息，通過配套上位機軟件對數據進行分析，以圖表結合形式，展示網絡故障位置信息以及可能故障原因。

應用案例

案例一：MVB網絡故障檢測

某廠調試車間，現場調試人員反映某車報B路故障，他們正通過甩線方式排查故障源。調試工程師將MVB智能診斷儀接入故障列車網絡后，導入列車配置信息，分析幾十秒后，檢測到故障為十三車的某設備問題。更換故障設備控制板后，網絡恢復正常。設備檢測結果下圖所示：

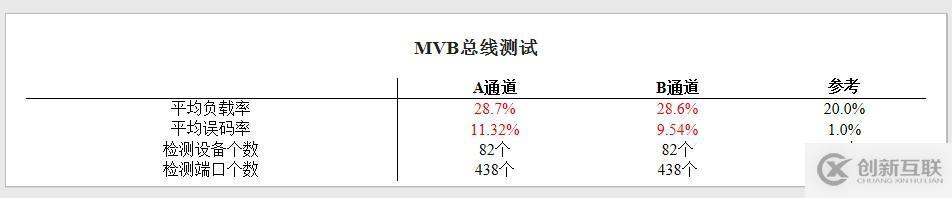

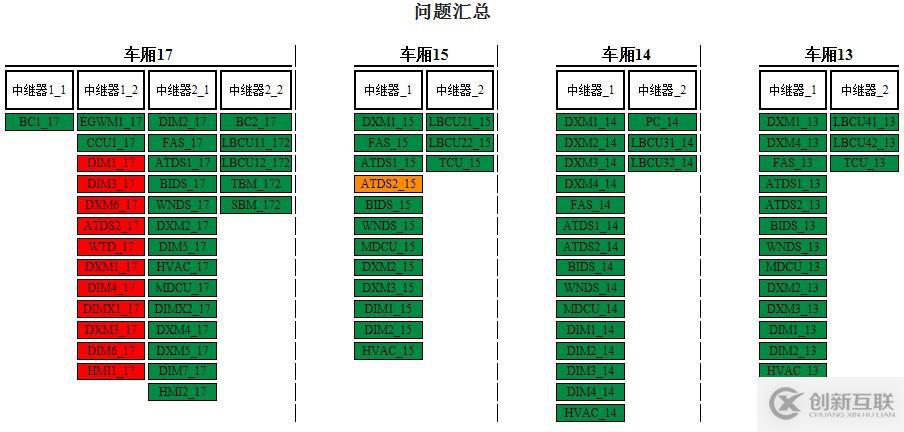

某車間列車MVB網絡設備狀態

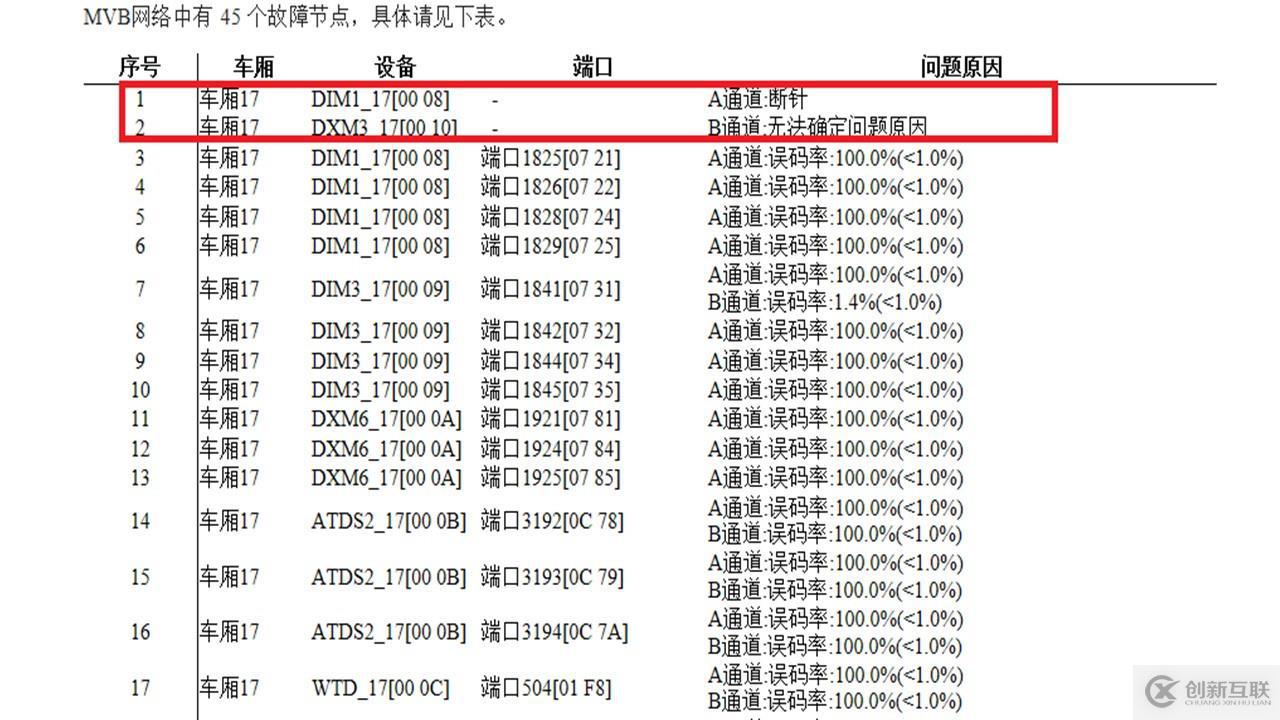

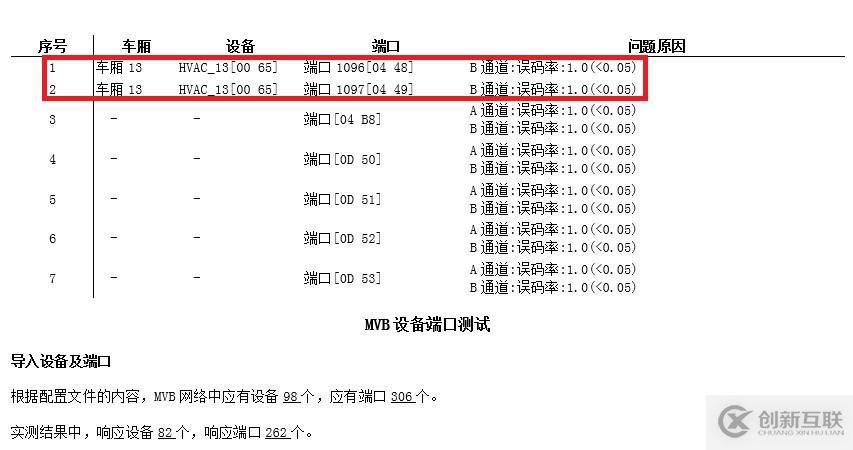

某車間列車MVB故障列表

案例二：MVB總線質量評估

某市機場線某車輛存在牽引系統偶報通信故障的情況，客戶采用MVB智能診斷儀接入頭車進行測試，通過采集列車MVB通信的數據及物理波形，分析發現4車牽引（PCE）設備以及1車的事件記錄儀（EVR）設備均存在報文丟失的情況，其中PCE設備的誤碼率較高，在2%~3%之間，EVR設備的誤碼率低于1%。設備檢測結果下圖所示：

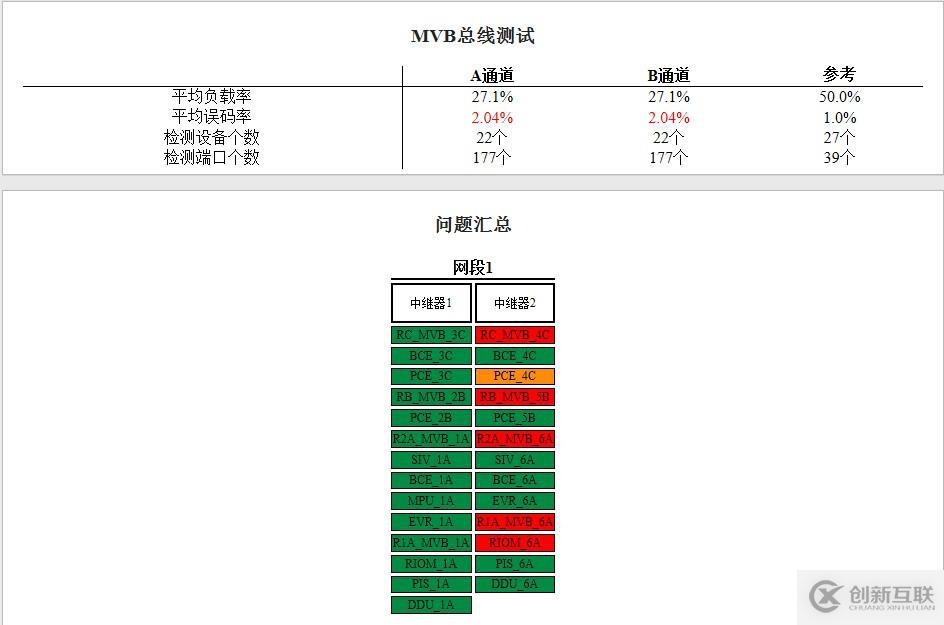

某機場線MVB網絡設備狀態

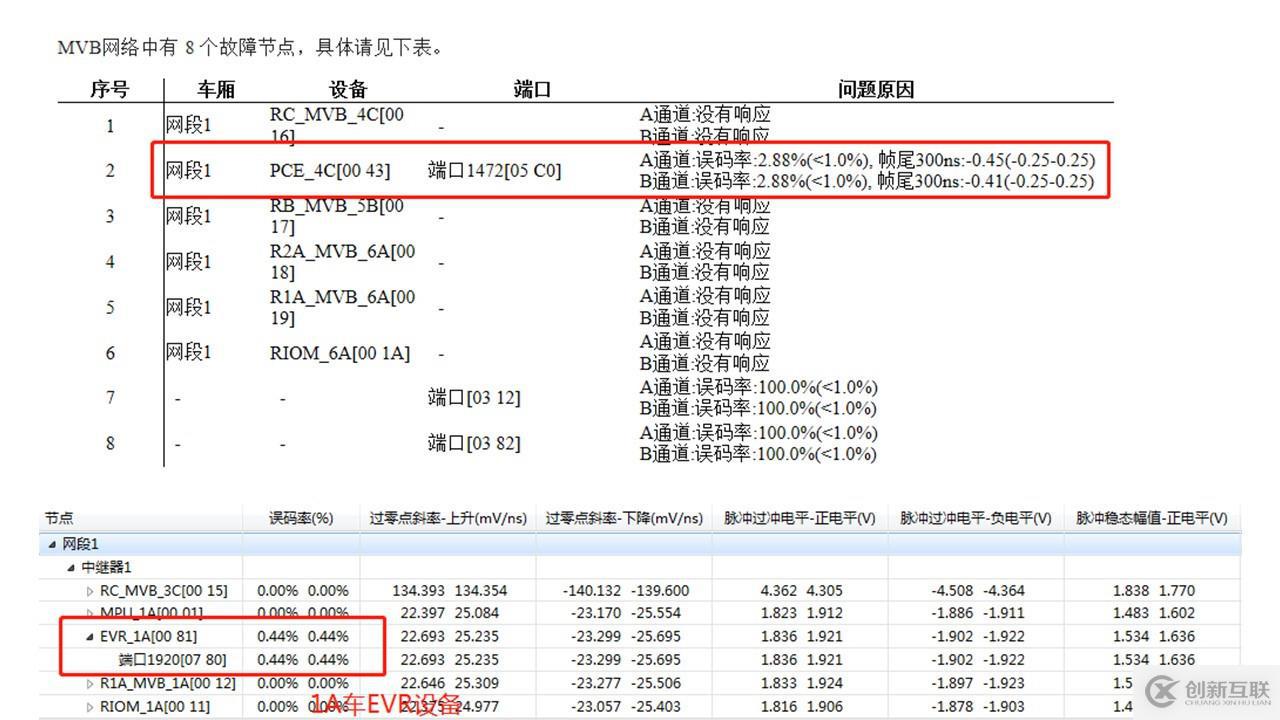

某機場線MVB故障列表

產品介紹

MVB智能診斷儀通過統計MVB總線誤碼信息、分析網絡波形特征參數，結合網絡拓撲結構，評估MVB網絡通信質量。設備可用于檢測列車MVB網絡故障位置信息，并分析故障可能原因，也可用于評估列車MVB網絡健康狀態，分析網絡健康指數，檢測網絡潛在故障。

功能介紹

設備基礎功能見下表，MVB網絡支持監聽分析及檢索分析模式，WTB僅支持監聽分析模式。設備WTB相關功能為選配功能，可根據需要進行裁剪。

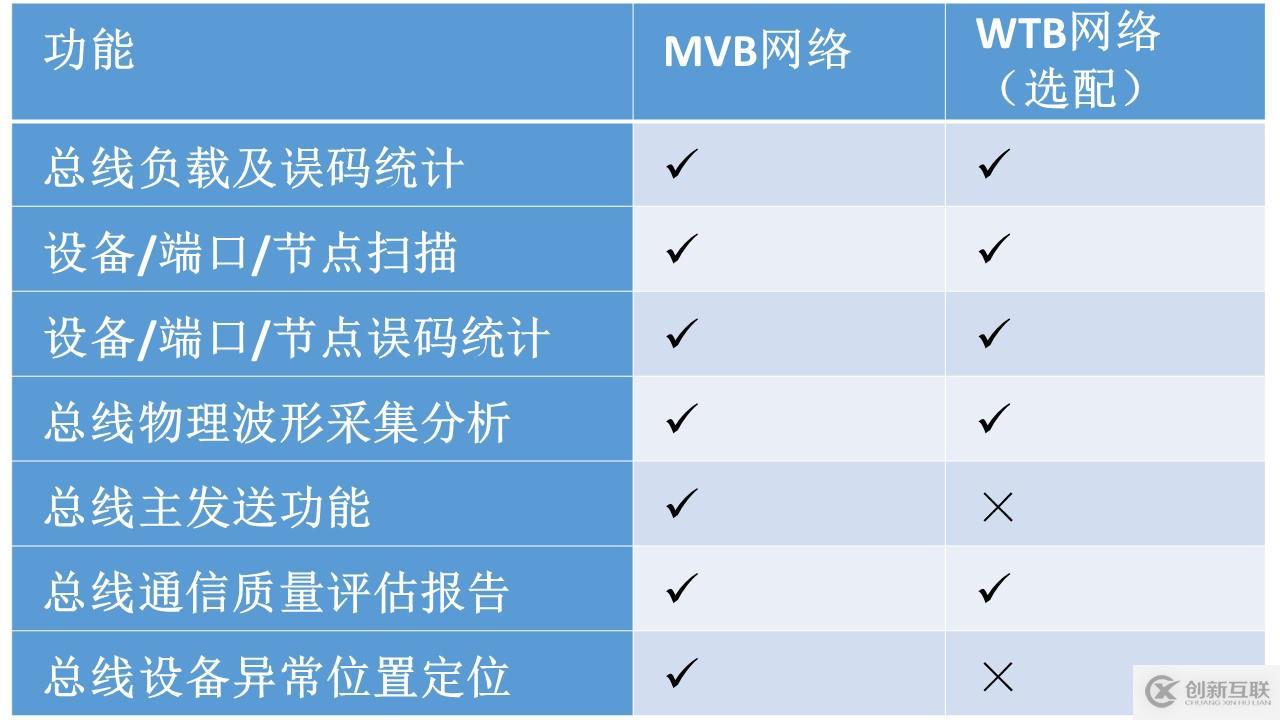

設備功能

設備俯視圖

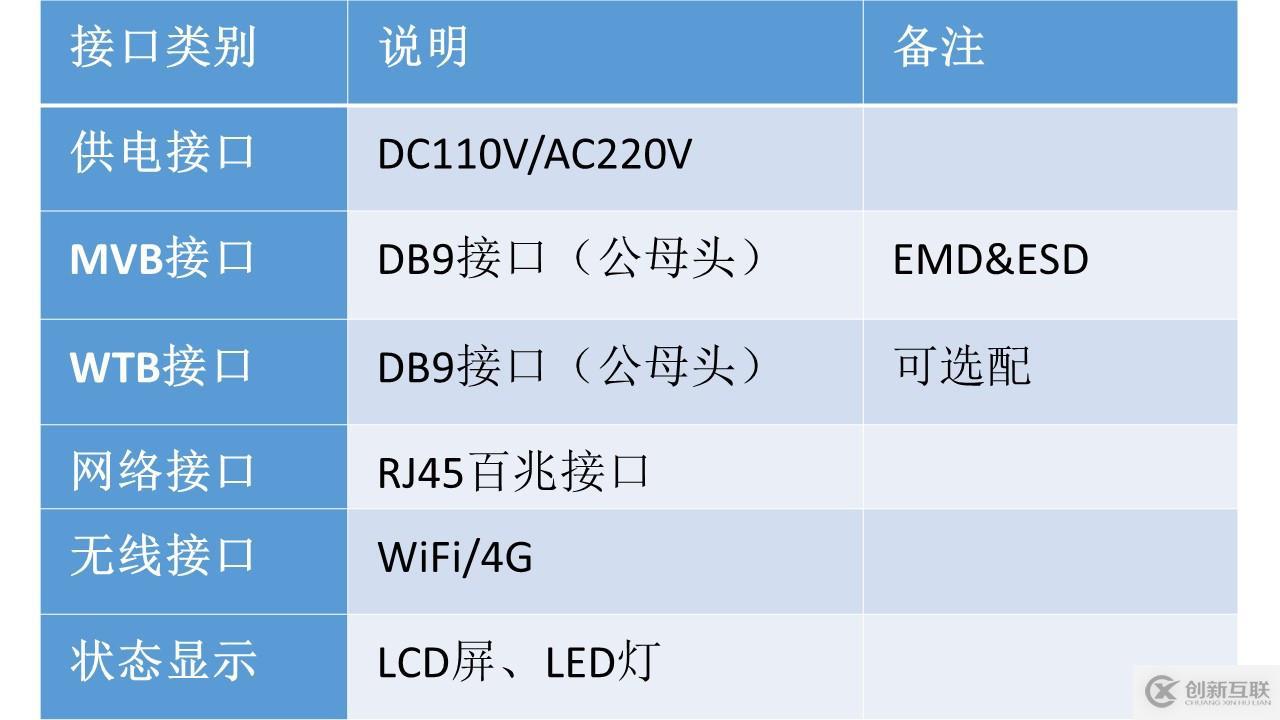

接口參數

設備接口

設備參數

設備連接

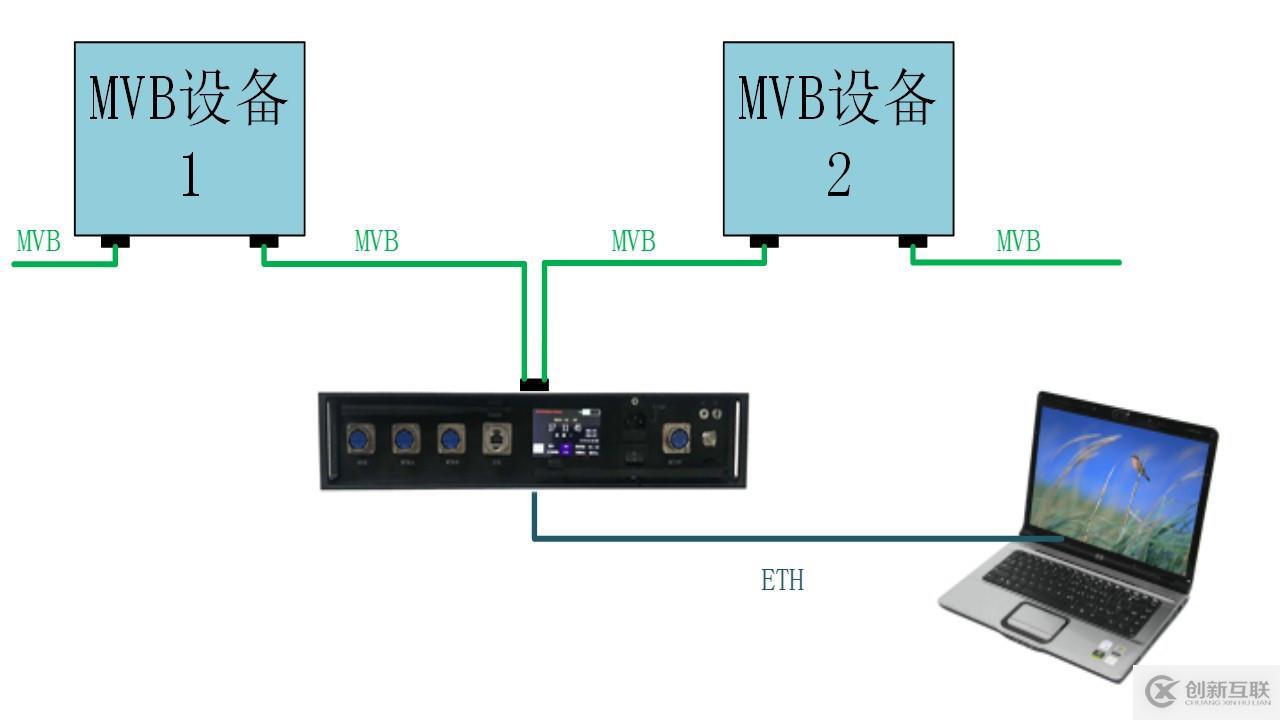

設備連接方式如下圖所示，診斷設備應串接形式接入網絡中：

?? MVB監聽分析模式，設備串接入網絡后，設備上電與否，不影響列車網絡通信

?? MVB檢索分析模式，設備使用之前，應斷開MVB網絡主設備

?? WTB監聽分析模式，需要將兩根WTB線纜分別串接入WTB網絡。

設備MVB網絡連接方式

軟件使用

MVB智能診斷儀的上位機軟件采用平鋪式界面設計，所見即所得，軟件操作簡單，易于使用。軟件支持三種工作模式選擇，分別為MVB網絡質量分析、MVB網絡偶發故障分析、WTB網絡質量分析（選配功能）。除三種工作模式外，軟件還支持健康閾值參數設置、列車網絡拓撲的管理等輔助功能。軟件功能使用介紹如下：

1.用戶操作三步驟

?? Step1：設備接入MVB/WTB網絡

?? Step2：選擇分析車型（確定列車拓撲信息）

?? Step3：選擇工作模式，啟動分析

啟動分析后，設備自動采集總線數據，并分析網絡狀態及故障信息，生成網絡質量評估報告。

MVB網絡質量分析功能

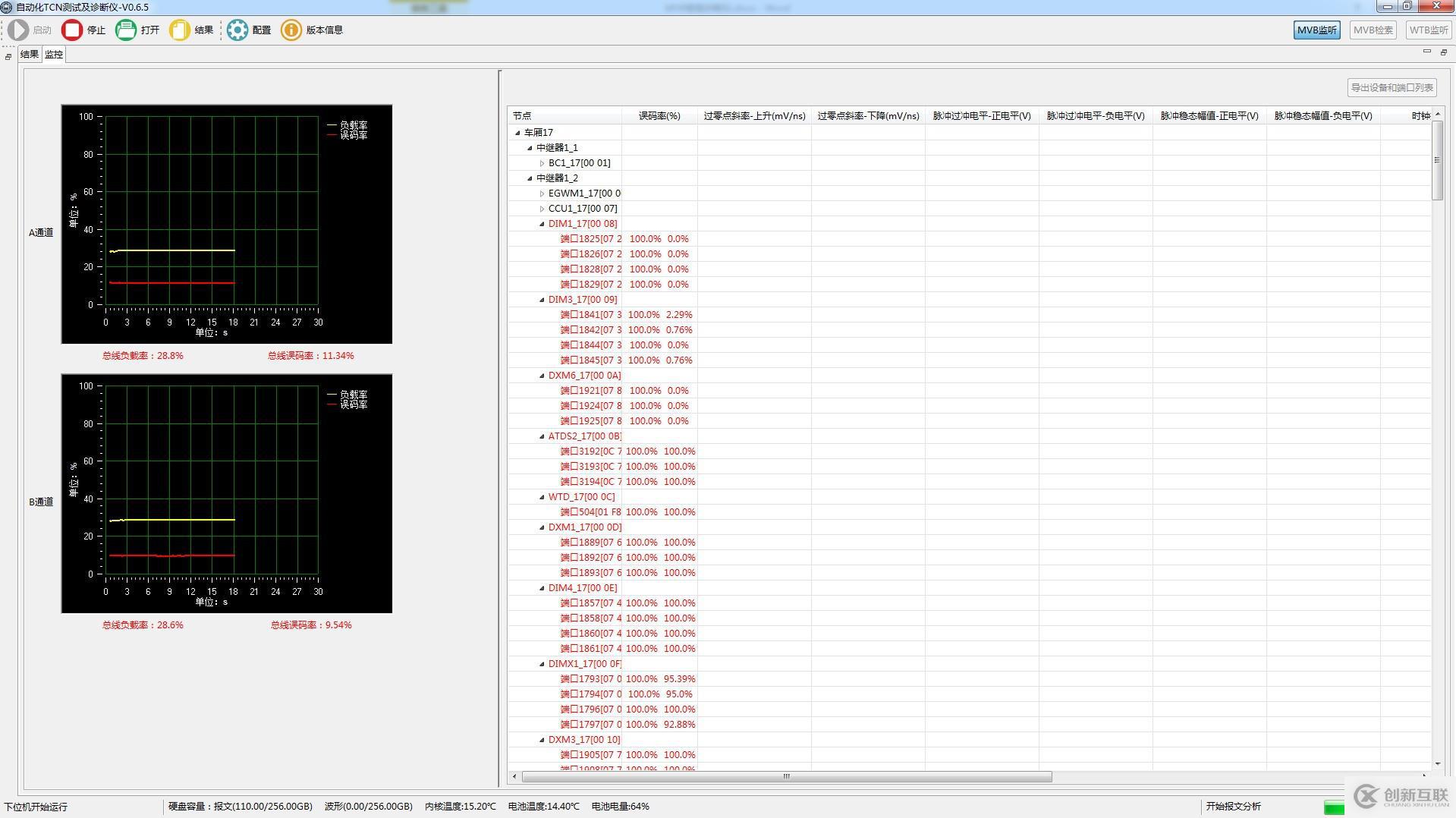

診斷結果圖形化展示

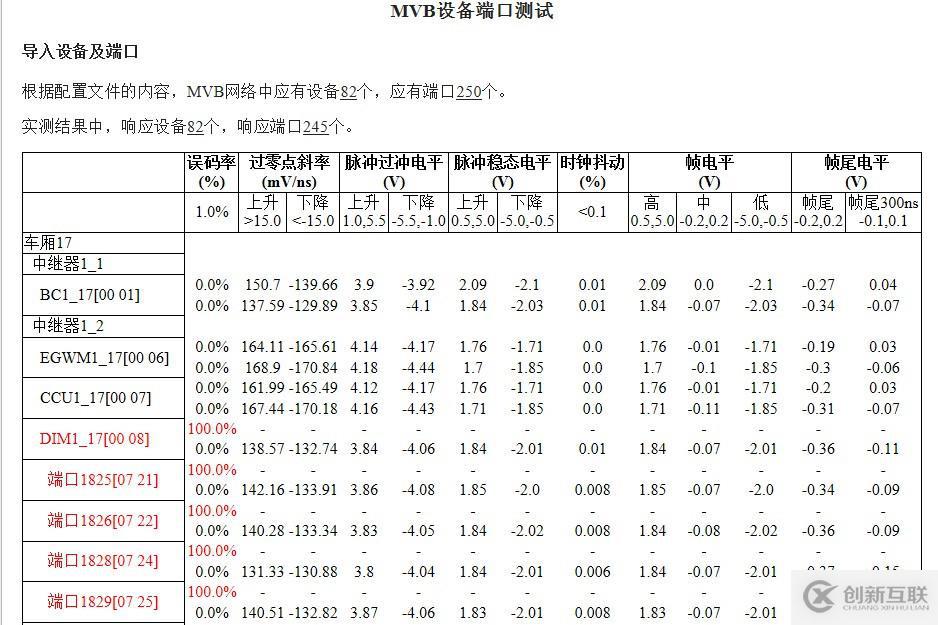

診斷結果列表展示

2.支持四級健康狀態評估

?? 綠色：正常

?? 黃色：波形指標異常，設備告警

?? 橙色：誤碼率指標異常，設備故障

?? 紅色：設備A/B路不響應，設備嚴重故障

總線信息分析

設計及端口信息分析

3.健康閾值設置

軟件支持網絡健康閾值設置，設備根據設置閾值，診斷網絡健康狀態。

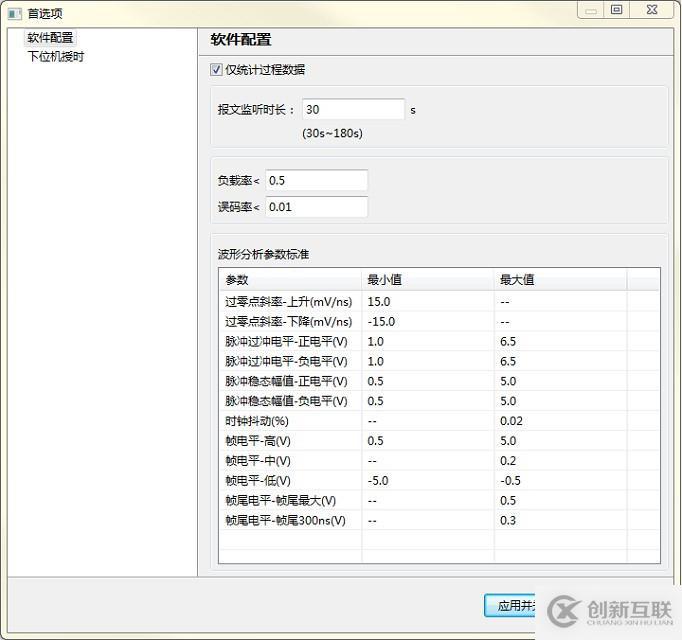

健康閾值配置界面

4.列車拓撲管理

軟件支持列車拓撲信息管理功能。設備根據導入拓撲表格，對列車故障進行診斷及定位。

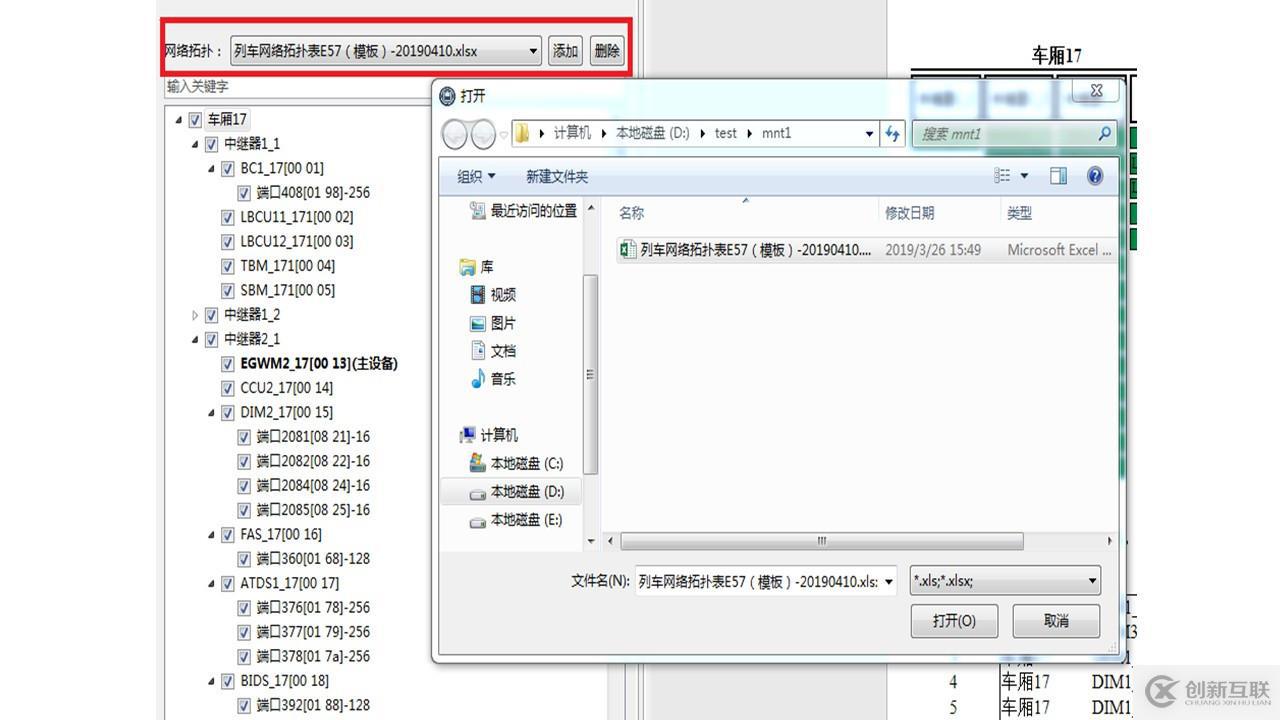

列車拓撲管理界面

經緯恒潤

北京市海淀區知春路7號致真大廈D座6層

電話：010-64840808

郵箱：market_dept@hirain.com

網址：www.hirain.com
