    1.實驗?zāi)康?/p>

    1. 學習在PC機系統中擴展簡單I/O?接口的方法。
    2. 什么是SPI接口。
    3. 學習TPYBoard I2C接口的用法。
    4. 學習LCD5110接線方法。
    5. 設定時鐘并將當前時間顯示在LCD5110上。

    2.所需元器件

    DS3231模塊一個
    TPYBoard板子一塊
    LCD5110顯示屏一個
    數據線一條
    杜邦線若干

    3.TPYBoard的SPI接口

    LCD5110需要SPI接口與TPYBoard進行連接傳輸數據，SPI接口是在CPU和外圍低速器件之間進行同步串行數據傳輸，TPYBoard有兩個SPI接口，我們用的為SPI1接口。

    4.TPYBoard的I2C接口

    DS3231是I2C接口通信的，它通過I2C接口與TPYboard進行數據通訊，DS3231通過這個接口與TPYBoard進行雙向通訊，進行數據傳輸，TPYBoard有兩個I2C接口，我們在這用的是I2C接口1。

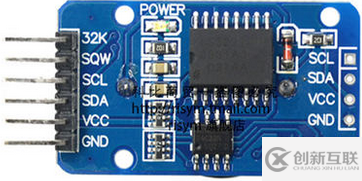

   5.DS3231的接線方法

    DS會我們在這只用到DS3231的SCL,SDA,VCC,GND四個針腳即可設定讀出當前時間，我們用的位I2C接口1，即DS3231的針腳SCL接TPYboard的針腳X9，針腳SDA接TPYBoard的針腳X10。

    6.控制5110顯示屏顯示6x8字符

    先看一下LCD5110針腳含義吧（注意：LCD5110的針腳有些不一樣的）
    TPYBoard的針腳與5110的針腳對應關系如下：

 TPYBoard       LCD5110    memo
   ————————————————————————————
   # any   Pin        => RST       Reset pin (0=reset, 1=normal)
   # any   Pin        => CE        Chip Enable (0=listen for input,   1=ignore input)
   # any   Pin        => DC        Data/Command (0=commands, 1=data)
   #   MOSI          => DIN       data flow (Master out, Slave in)
   #   SCK           => CLK       SPI clock
   # 3V3   or any Pin  => VCC       3.3V logic voltage (0=off, 1=on)
   # any   Pin        => LIGHT     Light (0=on, 1=off)
   #   GND           => GND

   還是看不明白的話，直接上針腳編號吧
   TPYBoard       LCD5110    memo
   ————————————————————————————
   Y10        => RST       Reset pin (0=reset, 1=normal)
   Y11        => CE        Chip Enable (0=listen for input, 1=ignore input)
   Y9         => DC        Data/Command (0=commands, 1=data)
   X8         => DIN       data flow (Master out, Slave in)
   X6         => CLK       SPI clock
   VCC
   Y12        => LIGHT     Light (0=on, 1=off)
   GND

    7.源代碼

    接線ok后，并且導入font.py文件、upcd8544.py文件以及DS3231.py，編寫main.py設定時間，運行main.py即可將當前時間顯示在5110顯示屏上。


# main.py -- put your code here!
import pyb
import upcd8544
from machine import SPI,Pin
from DS3231 import DS3231

ds=DS3231(1)
ds.DATE([16,11,26])
ds.TIME([16,14,6])

while True:
    ds.TEMP()
    ds.DATE()
    SPI = pyb.SPI(1) #DIN=>X8-MOSI/CLK=>X6-SCK
    #DIN =>SPI(1).MOSI 'X8' data flow (Master out, Slave in)
    #CLK =>SPI(1).SCK  'X6' SPI clock
    RST    = pyb.Pin('X1')
    CE     = pyb.Pin('X2')
    DC     = pyb.Pin('X3')
    LIGHT  = pyb.Pin('X4')
    lcd_5110 = upcd8544.PCD8544(SPI, RST, CE, DC, LIGHT)
    lcd_5110.lcd_write_string('Date',0,0)
    lcd_5110.lcd_write_string(str(ds.DATE()),0,1)
    lcd_5110.lcd_write_string('Time',0,2)
    lcd_5110.lcd_write_string(str(ds.TIME()),0,3)
    lcd_5110.lcd_write_string('Tem',0,4 )
    lcd_5110.lcd_write_string(str(ds.TEMP()),0,5)
    pyb.delay(1000)
