分布式鏈路追蹤概述

在具體介紹分布式鏈路追蹤系統之前，我們首先需要理解下什么是鏈路追蹤?在本專欄前面關于監控系統的介紹中可以知道，監控系統的觀測數據主要來源于統計指標、日志以及鏈路追蹤這三個方面。而這些數據從類型上又可以劃分為兩種：請求級別、聚合級別。

請求級別的數據主要來源于真實的請求，例如一次HTTP調用、RPC調用等，本文要介紹的鏈路追蹤就是這種類型。而聚合級別則是接口請求的度量指標或者一些參數數據的聚合，如QPS、CPU使用率等數值。日志和統計指標數據既可以是請求級別，也可以是聚合級別，因為它們可能來自源于真實的請求，也可能是系統自身診斷時記錄下來的信息。

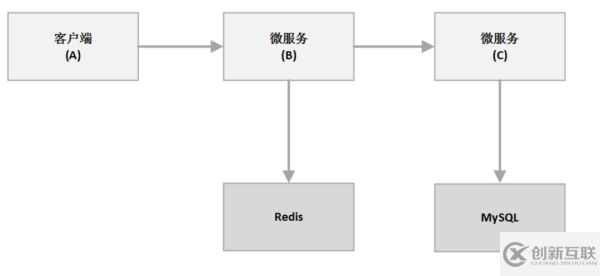

而對于鏈路追蹤來說，它主要的邏輯就是將請求鏈路的完整行為記錄下來，以便可以通過可視化的形式實現鏈路查詢、性能分析、依賴關系、拓撲圖等分布式鏈路追蹤相關的功能。如下圖所示：

在上圖中假設微服務系統中的一次接口調用總共有兩個微服務參與，其調用關系分別是A->B->C，其中B服務還與redis這樣的第三方服務產生了調用關系、C服務則還需要調用MySQL數據庫服務。所以實際上鏈路追蹤所做的事情就是詳細記錄A->B(B->Redis)->C(C->MySQL)這條完整鏈路上的詳細調用信息，例如接口響應結果、耗時等。

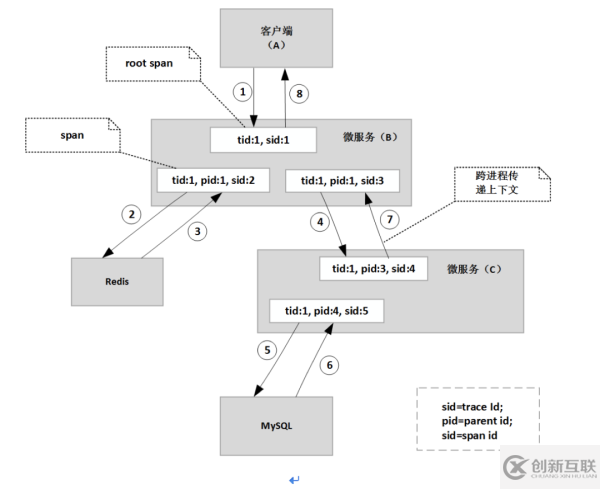

那么這條調用鏈路上的數據到底是怎樣被記錄的呢?接下來我們繼續以上面的調用鏈為例分析下鏈路追蹤信息的具體組成和傳遞形式，以便進一步理解分布式鏈路追蹤系統的原理和概念。具體邏輯示意圖如下：

如上圖所示，分布式鏈路追蹤所監控的對象就是一次次調用所產生的鏈路，圖中1-8所示的就是一條完整的鏈路(Trace)，系統會通過唯一的標識(TraceId)對此進行記錄。而鏈路中的每一個依賴調用都會生成一個調用蹤跡信息(Span)，最開始生成的Span叫做根Span(Root  Span)，后續生成的Span都會將前一個Span 的標示(Sid)作為本Span信息的父ID(Pid)。

這樣以此類推，Span信息就會隨著鏈路的執行被進程內或跨進程進行上下文傳遞，通過Span數據鏈就能將一次次鏈路調用所產生的蹤跡信息串聯起來，而每一個Span之上附著的日志信息(Annotation)就是我們進行調用鏈監控分析的數據來源。這就是分布式鏈路追蹤的基本原理。

而說到這里，你可能會有疑問：監控這么大的數據量，是不是會很消耗系統資源?的確如此，所以大部分鏈路追蹤系統，都會存在一個叫做采樣率(Sampling)的設定，用來控制系統采集鏈路信息的比例，從而提升系統性能。因為很多時候，大量的鏈路信息都是相同的，我們需要關注的可能也只是相對耗時較高、出錯次數較多的鏈路，而并沒有必要100%的進行采集。

SkyWalking簡介

前面我們從基本原理的角度說明了鏈路追蹤是什么，那么接下來我們將介紹下目前最流行的分布式鏈路追蹤系統——SkyWalking。

SkyWalking是一款優秀的開源APM(Application Performance  Management)系統，它不僅提供了鏈路追蹤，鏈路分析等分布式追蹤功能，還支持性能指標分析、應用和服務依賴性分析、服務拓撲圖分析、報警等一系列應用性能監控相關的功能，可以幫助我們有效地定位問題。

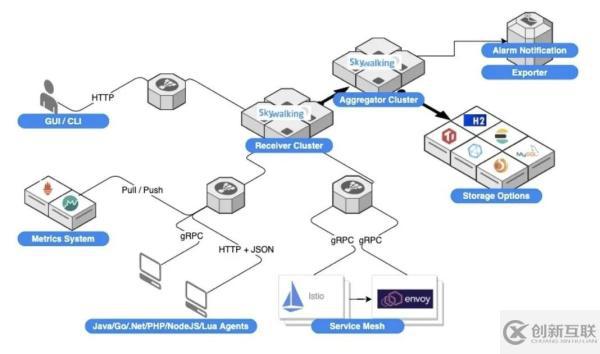

而從數據收集上看，SkyWalking支持多種不同的數據來源及格式，包括支持Java、.NET  Core、NodeJS、PHP和Python等不同語言的無侵入式Agent探針，以及對Service  Mesh(服務網格)架構的支持等。其具體結構如下圖所示：

如上圖所示，SkyWalking的核心由鏈路收集服務器(Receiver  Cluster)、聚合服務器(AggregatorCluster)組成。其中Receiver  Cluster是整個后端服務接入的入口，專門用于收集服務的各種指標及鏈路信息。

而AggregatorCluster則用于匯總、聚合收集器收集到的數據，并最終將聚合數據存儲到數據庫中，而具體存儲方式可以有多種，例如常見的ElasticSearch、MySQL、TIDB等，我們可以根據實際需要進行選擇。這些聚合數據后面可以用于告警設置，也可以被GUI/CLI等可視化系統以HTTP的形式訪問后進行可視化展示。

此外，從數據采集邏輯上看，SkyWalking支持多種語言探針及項目協議，能夠覆蓋目前大部分主流的分布式技術棧，具體來說主要有以下3種：

• Metrics  System：統計系統。支持直接從Prometheus中拉取度量指標數據到SkyWalking，也支持程序自身通過micrometer推送數據;

• Agents：業務探針。指在各個業務系統中集成探針服務來進行鏈路追蹤，即鏈路數據采集。SkyWalking支持Java、Go、.NET、PHP、NodeJS、Python、Nginx  LUA等多種語言的探針。此外，它還支持通過gRPC或者HTTP的方式來傳遞數據;

• Service Mesh：SkyWalking還支持對新一代微服務架構Service Mesh的監控，可以通過特定的Service  Mesh協議采集數據面、控制面的數據，實現對服務網格鏈路數據的觀測;

上面的內容簡單介紹了SkyWalking的基本情況，并就其系統架構進行了簡單分析。實際上SkyWalking最近兩年發展得非?？?，社區也非常活躍，在微服務鏈路追蹤、應用性能監控領域被使用得也越來越廣泛，由于篇幅原因，這里無法進行更深入的分享，感興趣的讀者可以通過官方文檔或社區進行深入了解!

SkyWalking安裝部署

前面的內容分別介紹了分布式鏈路追蹤的基本原理，并著重介紹了SkyWalking!很顯然，寫到這里就結束的話，本文就沒有啥價值了，因為只是說了一堆正確的廢話，看了也就忘了!這顯然也不符合我分享的風格，接下來我們就從實驗的角度來玩一下SkyWalking。

以下內容需要進行實際實驗操作，如果在地鐵上不方便可以先收藏，有時間再具體實驗玩下!

對于SkyWalking的部署主要涉及到后端OAP  Server和前端UI，根據實際需要可以將它們部署在物理機、虛擬機或者Kubernetes集群之中。這里為了演示環境的一致性，我們選擇將SkyWalking的后端服務及UI分別部署到Kubernetes集群中。

而具體安裝SkyWalking的方式可以通過官方提供的Kubernetes部署文件采用Helm方式安裝，也可以手動編寫Kubernetes部署文件，這里為了便于學習，我們采用后一種方式。具體步驟如下：

1)、在Kubernetes集群中創建一個單獨運行SkyWalking容器的Namespace。命令如下：

#通過kubectl連接Kubernetes集群后執行，創建namespace命令 $ kubectl create ns skywalking

命令執行完成后，可以查看Namespace是否創建成功，命令如下：

#查看namespace創建情況 $ kubectl get ns NAME                   STATUS   AGE default                Active   10d kube-node-lease        Active   10d kube-public            Active   10d kube-system            Active   10d kubernetes-dashboard   Active   10d skywalking             Active   46s

可以看到此時skywalking空間已經成功創建!

2)、編寫SkyWalking-UI及OAP Server服務Kubernetes部署文件

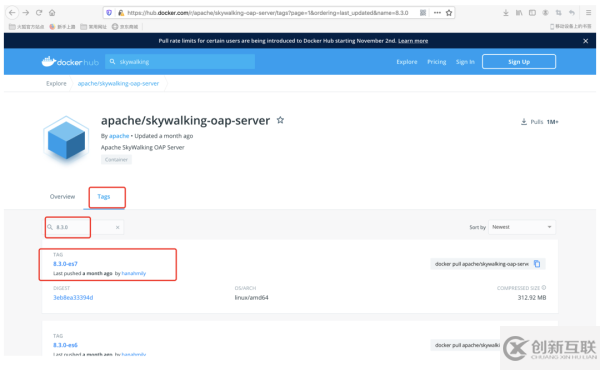

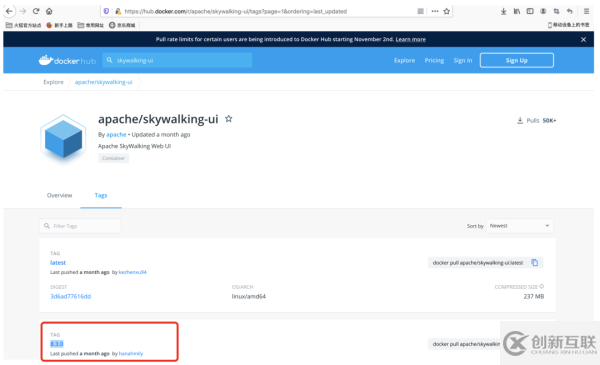

在編寫具體的Kubernetes部署文件的過程中需要指定SkyWalking-UI及OAP  Server的容器鏡像，一般來說可以通過源碼手動打包也可以直接使用官方已經打包好的鏡像。這里為了方便演示，采用Docker官方鏡像倉庫中已經打包好的鏡像。具體如圖所示：

如果上面兩張圖所示，我們分別在Docker Hub官方鏡像倉庫中找到了SkyWalking-UI及OAP  Server的官方發布的容器鏡像版本，接下來編寫具體的部署文件。

編寫SkyWalking服務端Kubernetes部署文件(skywalking-aop.yml)，具體內容如下：

apiVersion: apps/v1 kind: Deployment metadata:   name: oap   namespace: skywalking spec:   replicas: 1   selector:     matchLabels:       app: oap       release: skywalking   template:     metadata:       labels:         app: oap         release: skywalking     spec:       containers:         - name: oap           #指定OAP Server容器鏡像及版本信息           image: apache/skywalking-oap-server:8.3.0-es7           imagePullPolicy: IfNotPresent           ports:             - containerPort: 11800               name: grpc             - containerPort: 12800               name: rest --- apiVersion: v1 kind: Service metadata:   name: oap   namespace: skywalking   labels:     service: oap spec:   ports:     #restful端口     - port: 12800 name: rest      #rpc端口     - port: 11800       name: grpc     - port: 1234       name: page   selector:     app: oap

以上是一個標準的Kubernetes部署文件，關于文件中相關指令的具體含義可查閱Kubernetes相關的資料。

編寫SkyWalking-UI部署文件(skywalking-ui.yml)，具體內容如下：

apiVersion: apps/v1 kind: Deployment metadata:   name: ui-deployment   namespace: skywalking   labels:     app: ui spec:   replicas: 1   selector:     matchLabels:       app: ui   template:     metadata:       labels:         app: ui     spec:       containers:         - name: ui           image: apache/skywalking-ui:8.3.0           ports:             - containerPort: 8080               name: page           env:             - name: SW_OAP_ADDRESS               value: oap:12800 --- apiVersion: v1 kind: Service metadata:   name: ui   namespace: skywalking   labels:     service: ui spec:   ports:     - port: 8080       name: page       nodePort: 31234   type: NodePort   selector:     app: ui

3)、根據編寫的部署文件，執行Kubernetes部署命令

根據前面步驟中編寫的Kubernetes發布文件，這里我們根據編寫的發布文件直接執行部署命令，具體如下：

#進入發布文件的存儲目錄，直接一次性執行全部文件部署命令 $ kubectl apply -f . deployment.apps/oap created service/oap created deployment.apps/ui-deployment created service/ui created

執行完成后通過命令查看具體部署的情況，命令如下：

#查看skywalking空間中的Pod、Service對象的運行情況 $ kubectl get all -n skywalking NAME                                 READY   STATUS    RESTARTS   AGE pod/oap-5f6d6bc4f6-k4mvv             1/1     Running   0          36h pod/ui-deployment-868c66449d-fffrt   1/1     Running   0          36h  NAME          TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)                        AGE service/oap   ClusterIP   10.110.112.244   <none>        12800/TCP,11800/TCP,1234/TCP   36h service/ui    NodePort    10.100.154.93    <none>        8080:31234/TCP                 36h  NAME                            READY   UP-TO-DATE   AVAILABLE   AGE deployment.apps/oap             1/1     1            1           36h deployment.apps/ui-deployment   1/1     1            1           36h  NAME                                       DESIRED   CURRENT   READY   AGE replicaset.apps/oap-5f6d6bc4f6             1         1         1       36h replicaset.apps/ui-deployment-868c66449d   1         1         1       36h

可以看到部署的SkyWalking服務都已經正常運行!如果是第一次部署，拉取鏡像的過程可能會比較慢一點。如果在部署過程中存在問題，也可以查看Pod對象的運行日志，例如：

#可以查看aop的啟動日志 $ kubectl logs pod/oap-5f6d6bc4f6-k4mvv -n skywalking

4)、查看SkyWalking-UI的Web訪問地址

經過上述步驟，我們已經成功將SkyWalking-UI、OAP  Server兩個服務運行在Kubernetes集群之中。接下來通過SkyWalking-UI服務的映射端口(k8s部署文件中定義是31234端口)訪問Web  UI，具體可通過http://NodeIP:31234進行訪問，例如：

#這里的IP為Kubernetes集群向外暴露的節點入口IP http://10.211.55.12:31234/

如果不知道Kubernetes集群節點入口IP地址，可以通過以下命令進行查看：

#查詢SkyWalking-UI所部署的Kubernetes集群Node節點的IP地址 $ kubectl describe node kubernetes Name:               kubernetes Roles:              master ... Addresses:   InternalIP:  10.211.55.12   Hostname:    kubernetes ...

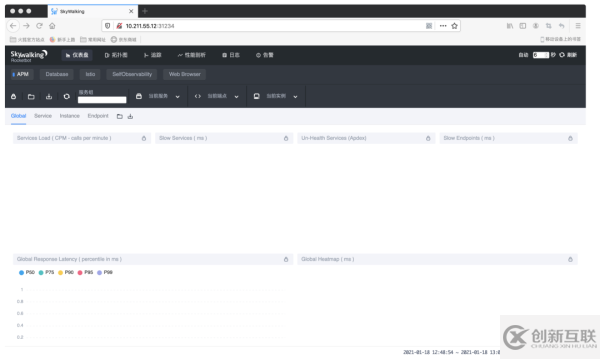

訪問后的界面顯示效果如下圖所示：

如上圖所示，此時可以看到SkyWalking已成功運行，由于尚無服務接入所以暫時還看不到有任何監控數據!

到此，關于“如何使用分布式鏈路追蹤”的學習就結束了，希望能夠解決大家的疑惑。理論與實踐的搭配能更好的幫助大家學習，快去試試吧！若想繼續學習更多相關知識，請繼續關注創新互聯網站，小編會繼續努力為大家?guī)砀鄬嵱玫奈恼拢?/p>
