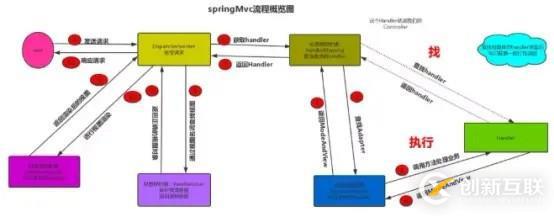

SpringMVC核心流程圖

簡單總結

為碑林等地區用戶提供了全套網頁設計制作服務，及碑林網站建設行業解決方案。主營業務為成都網站制作、網站建設、外貿網站建設、碑林網站設計，以傳統方式定制建設網站，并提供域名空間備案等一條龍服務，秉承以專業、用心的態度為用戶提供真誠的服務。我們深信只要達到每一位用戶的要求，就會得到認可，從而選擇與我們長期合作。這樣，我們也可以走得更遠！

首先請求進入DispatcherServlet 由DispatcherServlet 從HandlerMappings中提取對應的Handler

此時只是獲取到了對應的Handle，然后得去尋找對應的適配器，即：HandlerAdapter

拿到對應HandlerAdapter時，這時候開始調用對應的Handler處理業務邏輯了（這時候實際上已經執行完了我們的Controller） 執行完成之后返回一個ModeAndView

這時候交給我們的ViewResolver通過視圖名稱查找出對應的視圖然后返回

最后，渲染視圖 返回渲染后的視圖 -->響應請求

SpringMVC 源碼解析

首先我們查看繼承關系(關鍵查看藍色箭頭路線) 會發現DispatcherServlet無非就是一個HttpServlet

由此，我們可以去查看Servlet的關鍵方法：service，doGet，doPost

service@Override
br/>@Override
throws ServletException, IOException {
HttpMethod httpMethod = HttpMethod.resolve(request.getMethod());
if (httpMethod == HttpMethod.PATCH || httpMethod == null) {
proce***equest(request, response);
}
else {
super.service(request, response);}
}
1
2
3
4
5
6
7
8
9
10
11
doGet
@Override
br/>}
}
1
2
3
4
5
6
7
8
9
10
11
doGet
@Override
throws ServletException, IOException {
proce***equest(request, response);}
1
2
3
4
5
doPost
@Override
br/>}
1
2
3
4
5
doPost
@Override
throws ServletException, IOException {
proce***equest(request, response);
}
1
2
3
4
5
這里會發現無論是哪個方法最后都調用了proce***equest(request, response);我們把焦點放在這個方法上，會發現一個核心的方法：doService(request, response);然后會發現這個方法有點不一樣:

protected abstract void doService(HttpServletRequest request, HttpServletResponse response)throws Exception;

它居然是一個抽象方法…這就得回到剛剛的繼承關系中，找到他的子類了：DispatcherServlet

反正我看到這個方法的實現的時候，腦海里就浮現出4個字：花 里 胡 哨 。代碼太多，就不放在筆記里面了，太占地方了… 為什么這樣說呢？ 因為你看完之后會發現關鍵在于：doDispatch(request, response);是的，沒看錯，這一行才是關鍵！

我們把視角切入這個方法 (至于代碼…還是不放進來了… ) 總結一下：

把要用的變量都定義好:比如我們的ModelAndView以及異常…等等;

下面即將看到的是一個熟悉的陌生人(噢不，關鍵詞)

processedRequest = checkMultipart(request);

“Multipart” 這個關鍵詞好像在哪見過？？…讓我想想…（漸漸步入了知識盲區） 哦對！在文件上傳的時候?。銖娤肫饋砹?。。） 是的，其實這行代碼就是判斷當前請求是否是一個二進制請求（有沒有帶文件） 當然 這里只是提一下，并不是本文的核心內容。。。(有時間的小伙伴可以自己去了解一下)

好的，現在回到我們的主題,來看看這個方法：

mappedHandler = getHandler(processedRequest);

看過我們上面流程圖的同學應該會知道他現在在干嘛。 現在來獲取我們的Handler了…從哪獲取呢？ 從他的HandlerMapping里面獲取。

問題1：至于這個HandlerMappings 哪里來的呢

這個等下討論 我們先來看看他獲取的代碼:

protected HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception {
if (this.handlerMappings != null) {
for (HandlerMapping hm : this.handlerMappings) {
if (logger.isTraceEnabled()) {
logger.trace(
"Testing handler map [" + hm + "] in DispatcherServlet with name '" + getServletName() + "'");
}
HandlerExecutionChain handler = hm.getHandler(request);
if (handler != null) {
return handler;
}
}
}
return null;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

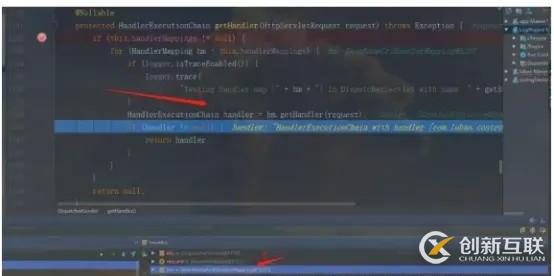

我們能看見他是在遍歷一個handlerMappings

問題2：至于這個handlerMapping是什么呢

是兩個我們不認識的東西，至于是什么，現在說了也不知道，我們繼續往下走，可以看見圖片上1188行代碼， 他從這個mapping 里面獲取了一個handler 如果獲取到了 這個方法就走完了， 不然就下一次循環

問題1解釋:

我們先回到剛剛那個問題，這個HandlerMapping 哪里來的呢。 不多說，上圖：

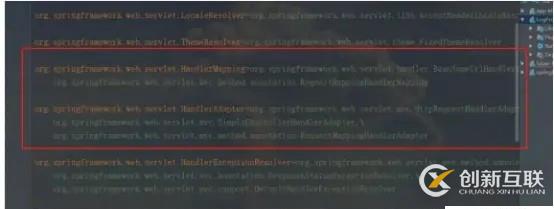

我們在源碼包的DispatcherServlet.properties文件下會看見， 他定義了圖片里的這些屬性。 重點放在方框內，第一個屬性，就是我們剛看見的HandlerMappings， 也就是說 HandlerMappings也就是他自己事先定義好的呢。至于第二個屬性，咱們待會兒見~

也就是說SpringMVC自己自帶了2個HandlerMapping 來供我們選擇 至于 為什么要有2個呢？ 這時候得啟動項目從斷點的角度來看看了;

我們用2種方式來注冊Controller 分別是:

作為Bean的形式：@Component("/test")
br/>@Component("/test")
br/>@Override
System.out.println("1");
return null;}
}
1
2
3
4
5
6
7
8
以Annotation形式：
@Controller
br/>}
}
1
2
3
4
5
6
7
8
以Annotation形式：
@Controller
br/>@RequestMapping("/test2")
System.out.println("test");
return null;
}
}
1
2
3
4
5
6
7
8
我們先用Bean的方式來跑:

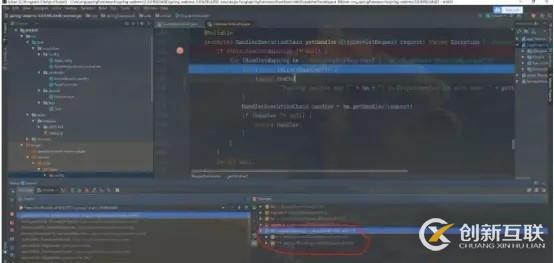

視角走到我們的mappedHandler = getHandler(processedRequest);里面

問題2解釋:

來，跟著箭頭走，我們發現 我們以Bean的形式注冊的Controller 可以從這個BeanNameUrlHandlerMapping里面獲取到對應的Handler ; 這里 我們是不是對于這個HandlerMapping有了懵懂的了解了？

猜想1：

我們來猜一下 如果是以Annotation的形式注冊的Controller的話 就會被第二個HandlerMapping獲取到。 至于對不對 這個問題我們先留著。

我們先讓代碼繼續走，會發現 Handler返回出來緊接著會執行下面這個方法，這個方法我們從流程圖中可以了解到，就是在找一個適配器。

HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

問題3：何為適配器？

我們先來看看他這個方法里面干了啥：

protected HandlerAdapter getHandlerAdapter(Object handler) throws ServletException {
if (this.handlerAdapters != null) {
for (HandlerAdapter ha : this.handlerAdapters) {
if (logger.isTraceEnabled()) {
logger.trace("Testing handler adapter [" + ha + "]");
}
if (ha.supports(handler)) {
return ha;
}
}
}
throw new ServletException("No adapter for handler [" + handler +
"]: The DispatcherServlet configuration needs to include a HandlerAdapter that supports this handler");
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
其實能看見他是從一個handlerAdapters屬性里面遍歷了我們的適配器 這個handlerAdapters哪來的呢？ 跟我們的HandlerMappings一樣 在他的配置文件里面有寫，就是我們剛剛所說的 待會兒見的那個東西~ 不多說，上圖：

問題3解釋：

至于什么是適配器，我們結合Handler來講， 就如我們在最開始的總結時所說的， 一開始只是找到了Handler 現在要執行了，但是有個問題，Handler不止一個， 自然而然對應的執行方式就不同了， 這時候適配器的概念就出來了：對應不同的Handler的執行方案。

當找到合適的適配器的時候， 基本上就已經收尾了，因為后面在做了一些判斷之后（判斷請求類型之類的），就開始執行了你的Handler了，上代碼：

mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

這個mv就是我們的ModlAndView 其實執行完這一行 我們的Controller的邏輯已經執行完了， 剩下的就是尋找視圖 渲染圖的事情了…

我們這里只是使用了Bean的形式執行了一遍流程 假設使用Annotation呢？

SpringMVC BeanName方式和Annotation方式注冊Controller源碼分析

現在我們來使用Annotation來注冊Controller看看。我們這里只看不同的地方。

猜想1證明：

首先在這個HandlerMappings這里之前的那個就不行了 這里采用了另外一個HandlerMapping 其實也就證明了我們的猜想1

然后就是到了我們的適配器了：

這里我們會看到用的是這個適配器 而我們的Bean方式注冊的Controller 的話 使用的是另外兩個適配器來的，至于有什么區別呢？ 我們來看看他執行的時候:

@Override@Nullable
br/>@Nullable
throws Exception {
return handleInternal(request, response, (HandlerMethod) handler);
}
1
2
3
4
5
6
我們的Annotation的形式 是拿到這個handler作為一個HandlerMethod 也就是一個方法對象來執行 這時候我們看看Bean是什么樣子的：

@Override@Nullable
br/>@Nullable
throws Exception {
return ((Controller) handler).handleRequest(request, response);
}
1
2
3
4
5
6
由最開始可以看到 我們如果以Bean的形式注冊Controller的話 我們的實現一個Controller的接口 在這里 他把我們的handler強制轉換為一個Controller來執行了。

總結

其實我們的SpringMVC關鍵的概念就在于Handler（處理器） 和Adapter(適配器)

通過一個關鍵的HandlerMappings 找到合適處理你的Controller的Handler 然后再通過HandlerAdapters找到一個合適的HandlerAdapter 來執行Handler即Controller里面的邏輯。 最后再返回ModlAndView…

今天就分享到這里了，如果想要繼續了解spring的同學可以關注我的公種號【Java架構君】
