ACL（access control list）訪問控制列表概述

• 訪問控制列表是應用在路由器接口的指令列表，這些指令列表用來告訴路由器哪些數據包可以接收、哪些數據包需要拒絕。

• 訪問控制是網絡安全防范和保護的主要策略，它的主要任務是保證網絡資源不被非法使用和訪問。它是保證網絡安全最重要的核心策略之一。訪問控制涉及的技術也比較廣，包括入網訪問控制、網絡權限控制、目錄級控制以及屬性控制等多種手段。

常用的TCP端口號及其功能

???端口?? ?	???協議???	說明
21	FTP	FTP服務器所開放的控制端口，20端口是ftp的數據連接，21端口是ftp的控制連接
23	TELNET	用于遠程登錄，可以遠程控制管理目標計算機
25	SMTP	SMTP服務器開放的端口，用于發送郵件
80	HTTP	超文本傳輸協議，https 443安全
110	POP3	用于郵件的接受
143	IAMP	用于發送郵件
22	SSH	密文遠程登錄
68，67	DHCP	IP地址自動分配，客戶端請求用的67，服務器回應用的68
53	DNS	域名解析
3389	RDP	遠程桌面

常用的UDP端口號及其功能

???端口???	???協議???	說明
69	TFTP	簡單文件傳輸協議
111	RPC	遠程過程調用
123	NTP	網絡時間協議

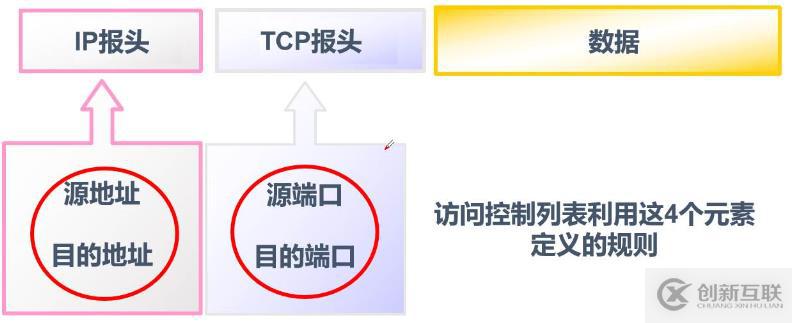

訪問控制列表基于三層（IP）和四層（端口，協議）進行過濾（應用防火墻，七層過濾）

• 讀取第三層，第四層包頭信息
• 根據預先定義好的規則對包進行過濾

站在用戶的角度思考問題，與客戶深入溝通，找到濟源網站設計與濟源網站推廣的解決方案，憑借多年的經驗，讓設計與互聯網技術結合，創造個性化、用戶體驗好的作品，建站類型包括：成都網站制作、做網站、企業官網、英文網站、手機端網站、網站推廣、空間域名、虛擬主機、企業郵箱。業務覆蓋濟源地區。

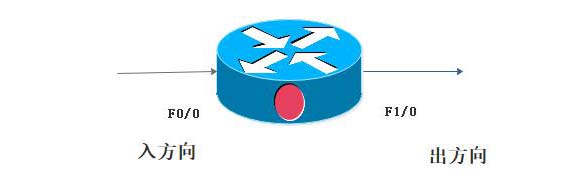

訪問控制列表在接口應用的方向（與數據方向有關）

• 出：已經過路由器的處理，正離開路由器接口的數據包
• 入：已經到達路由器接口的數據包，將被路由器處理

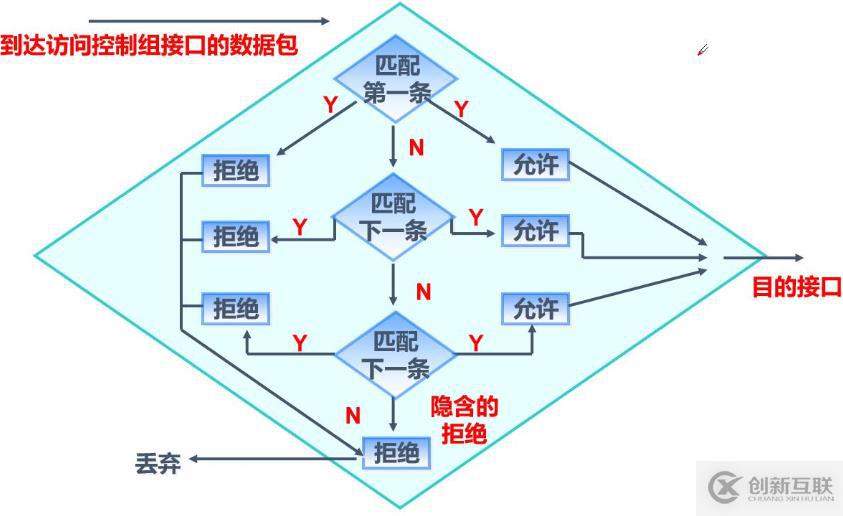

訪問控制列表的處理過程

訪問控制列表的處理流程（自上而下，逐條匹配，默認隱含拒絕所有）

白名單
允許 1.2
允許 1.3
拒絕所有（可以不寫）

黑名單
拒絕 1.2
拒絕 1.3
允許所有（必須寫）

標準訪問控制列表

• 基于源IP地址過濾數據包
• 標準訪問控制列表的訪問控制列表號1~99

擴展訪問控制列表

• 基于源IP地址，目的IP地址，指定協議，端口和標志來過濾數據包
• 擴展訪問控制列表的訪問控制列表號是100~199

命名訪問控制列表

• 命名訪問控制列表允許在標準和擴展訪問控制列表中使用名稱代替表號

ACL配置命令

1，創建ACL

access-list access-list-number { permit | deny} source [source-wildcard ]
//permit表示允許數據包通過 ,deny表示拒絕數據包通過 ,source [ source-wildcard ]只對源IP進行控制+(反子網掩碼)

示例

Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
Router(config)# access-list 1 permit 192.168.2.2 0.0.0.0
//允許192.168.1.0/24和主機192.168.2.2的流量通過

2，刪除ACL

no access-list access-list-number  //直接刪除ACL列表號

3，隱含的拒絕語句

access-list 1 deny 0.0.0.0 255.255.255.255  //拒絕所有ip

4，關鍵字

host  //host后面可跟ip地址,免去子網掩碼的輸入
any   //等同于拒絕所有ip

5，將ACL應用于接口

ip access-group access-list-number ｛in | out｝
//控制方最近的端口，in是進入out是輸出

6，在接口上取消ACL的應用

no ip access-group access-list-number {in | out}

ACL標準配置示例

需求

禁止192.168.10.2訪問pc3

雙擊配置sw交換機

sw#conf t    ##進入全局模式
sw(config)#no ip routing  ##關閉路由功能
sw(config)#int f1/0   ##進入接口f1/0
sw(config-if)#speed 100  ##因為和路由相連所以要配置雙工模式和速率
sw(config-if)#duplex full

雙擊配置R1路由

R1#conf t    ##全局模式
R1(config-if)#int f0/1
R1(config-if)#ip add 192.168.10.1 255.255.255.0  ##配置網關
R1(config-if)#no shut  ##開啟
R1(config-if)#int f0/0
R1(config-if)#ip add 192.168.20.1 255.255.255.0  ##配置網關
R1(config-if)#no shut  ##開啟

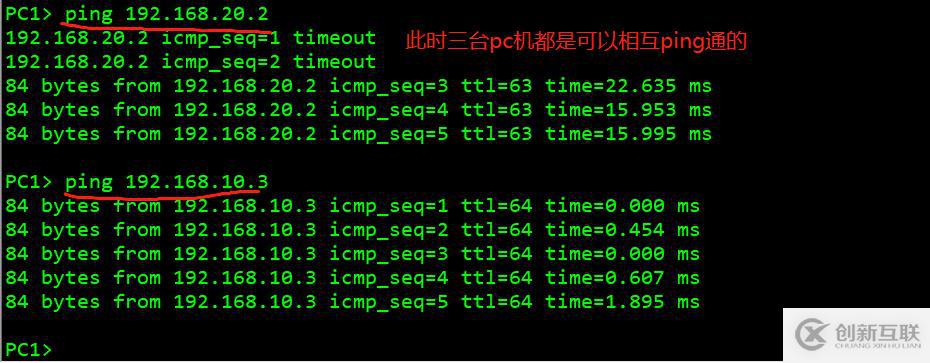

配置三臺pc機的ip地址及網關，測試能否相互ping通

PC1> ip 192.168.10.2 192.168.10.1
PC2> ip 192.168.10.3 192.168.10.1
PC3> ip 192.168.20.2 192.168.20.1

打開R1配置訪問控制列表

R1#conf t    ##全局模式
R1(config)#access-list 1 deny host 192.168.10.2     ##禁止10.2訪問
R1(config)#access-list 1 permit any         ##允許所有（必須寫）
R1(config)#do show access-list     ##查看訪問控制列表
Standard IP access list 1
    10 deny   192.168.10.2
    20 permit any
R1(config)#int f0/1
R1(config-if)#ip access-group 1 in  ##應用于接口f0/1

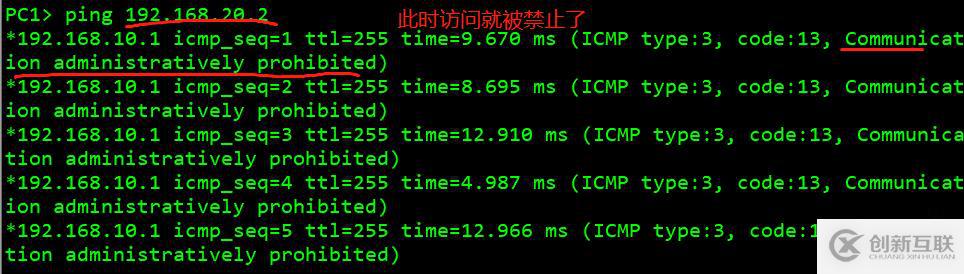

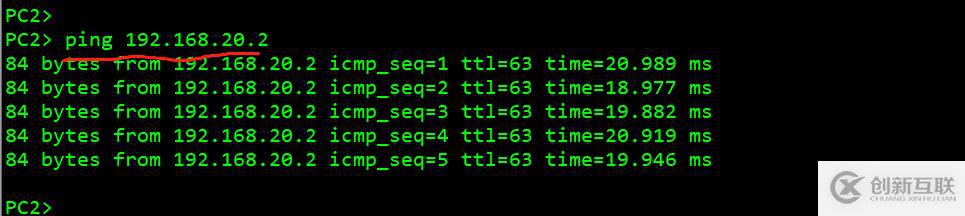

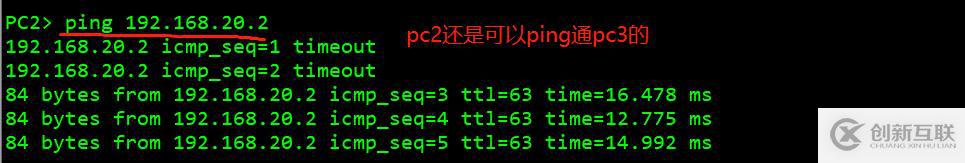

測試10.2的機器能不能訪問pc3

謝謝閱讀?。?！
