一、產品簡介
1 、產品概述
XCY-RK3326 核心板是一款基于四核 Cortex-A7 高性能核心板，采用Rockchip RK3326四核 Cortex-A7 1.5GHz 處理器，提供多種存儲配置選擇，用戶僅需擴展功能底板即可快速實現項目研產。核心板布局緊湊美觀，尺寸僅有 50mm x 50mm ，可以節約更多寶貴的空間。

RK3326 核心模塊簡介-麥克風陣列

核心板設計采用郵票孔形式，穩固可靠，引出了芯片的全部，數據傳輸和擴展性都得到最好的發揮，沉金工藝引腳，耐腐蝕。

應用范圍
本產品主要應用于智能視覺音箱、學習故事機、平板電腦、多MIC陣列、智能家電、人機界面交互，網絡攝像頭，等智能化產品

產品圖片

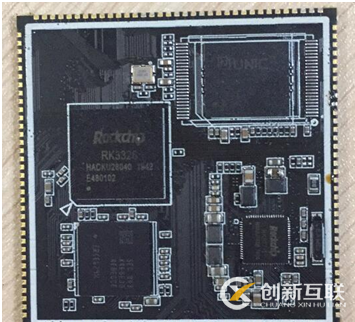

( 正面 )

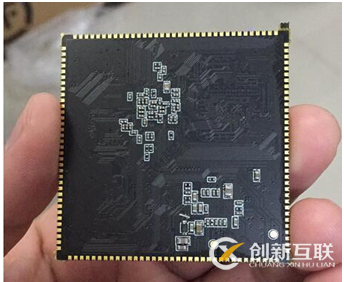

( 反面 )

二、規格參數

主控芯片	Rockchip RK3326
處理器	ARM? 四核 Cortex?-A53 處理器，主頻高達 1.5G Hz
圖形處理器	Mali-G31MP2 GPU ，支持OpenGL ES3.2, Vulkan 1.0, OpenCL 2.0 內嵌高性能2D 加速硬件
多媒體	多格式1080P 60fps視頻解碼 (H.265,H.264,VC-1, MPEG-1/2/4, VP8) 1080P 視頻編碼，支持H.264,VP8
內存	32bits LPDDR3 178ball 默認1G（ 512 MB / 2G 可選配）
存儲器	高速 eMMC 默認8G （ 4GB / 16GB / 32GB 可選配）
音頻	8 通道I2S 接口, 支持8路數字麥克風輸入輸出
無線網絡	帶 SDIO 接口，用于擴展 WiFi&藍牊二合一模塊
顯示	支持RGB/LVDS/MIPI-DSI ,分辨率最高1920x1080
音頻	支持1x8ch I2S/TDM, 1x8ch PDM, 2x2ch I2S/PCM
攝像頭	支持MIPI CSI及DVP Sensor接口，內置8M ISP
USB	1 x USB2.0 OTG
輸入電源	輸入電壓 5V，峰值電流 2A
支持系統	Android8.1 / Linux
接口類型	郵票孔接口（ 128PIN 1.3mm 間距）
核心板尺寸	50mm × 50mm
核心板重量	10 克

核心板接口定義

RK3326 核心模塊簡介-麥克風陣列

序號	腳位	腳定義	IO 狀態	功能一	功能二
1	TP20	VCC_SYS		5V 供電
2	TP13	VDD1V5_DVP		1.5V 輸出供相機
3	TP128	I2S1_SDI		PDM 麥克風輸入	I2S 數據輸入
4	TP133	SPKN_OUT		喇叭輸出
5	TP130	HPL		線性音頻輸出左
6	TP131	GND_PA		地線
7	TP132	HPR		線性音頻輸出右
8	TP135	MIC1N		麥克風輸入負
9	TP136	MIC1P		麥克風輸入正
10	TP19	VCC_SYS		5V 供電
11	TP137	PMIC_PWRON		開機按鍵
12	TP14	GND		地線
13	TP4101	GND		地線
14	TP4001	GND		地線
15	TP5	VBAT+		電池正
16	TP1	VBAT+		電池正
17	TP2	VBAT+		電池正
18	TP3	VCC_BAT-		電池負
19	TP4	VCC_BAT-		電池負
20	TP6	VCC_BAT-		電池負
21	TP8	VCCIO_DVP		1.8V/2.8V 輸出
22	TP11	VCC2V8_DVP		2.8V 輸出供相機
23	TP41	ADC2_KEY_IN		ADC2
24	TP9	VCC_3V0		3.3V 輸出
25	TP15	GND		接地
26	TP37	OTG_DM		USBOTG
27	TP38	OTG_DP
28	TP39	USB_ID
29	TP40	USB_DET		USB 檢測
30	TP21	VBUS		USB 供電
31	TP125	I2S1_SCLK		I2S1	GPIO
32	TP126	I2S1_MCLK			GPIO
33	TP124	I2S1_LRCK_TXRX			GPIO
34	TP127	I2S1_SDO			GPIO
35	TP42	ADC1_HP_HOOK			GPIO
36	TP121	SDMMC0_D3		SD 卡	GPIO
37	TP129	PHONE_DET			GPIO
38	TP123	SDMMC0_CMD			GPIO
39	TP120	SDMMC0_D2			GPIO
40	TP118	SDMMC0_D0			GPIO
41	TP119	SDMMC0_D1			GPIO
42	TP122	SDMMC0_CLK			GPIO
43	TP34	BT_WAKE_HOST		BT
44	TP31	SDMMC0_DET		SD 卡檢測
45	TP4000	FLASH_D0		進入升級模式
46	TP4100	FLASH_RDY/EMMC_CLK		預留
47	TP29	HOST_WAKE_BT		BT
48	TP35	REF_CLKO		時鐘輸出
49	TP36	RESET		復位信號
50	TP22	TS		電池溫度檢測
51	TP30	WIFI_REG_ON		WIFI
52	TP16	TP_INT		TP_INT
53	TP17	TP_RST		TP_RST
54	TP33	WIFI_WAKE_HOST		WIIF
55	TP26	I2C1_SCL		I2C1_SCL
56	TP27	I2C1_SDA		I2C1_SDA
57	TP25	BT_REG_ON		BT
58	TP28	CLKOUT_32K		CLKOUT_32K
59	TP18	LCD_PWREN		LCD_PWREN
60	TP24	LCDC_BL_PWM		LCDC_BL_PWM
61	TP23	SENSOR_INT		SENSOR_INT
62	TP109	UART1_TXD		UART1_TXD
63	TP108	UART1_RXD		UART1_RXD
64	TP115	SDIO_D1		WIFI	GPIO
65	TP117	SDIO_D3			GPIO
66	TP114	SDIO_D0			GPIO
67	TP113	SDIO_CLK			GPIO
68	TP110	UART1_CTS			GPIO
69	TP112	SDIO_CMD			GPIO
70	TP116	SDIO_D2			GPIO
71	TP111	UART1_RTS			GPIO
72	TP97	I2S0_MCLK		I2S0
73	TP96	GPIO3_C0_D		GPIO
74	TP98	GPIO3_C2
75	TP99	GPIO3C3_LED
76	TP100	GPIO3_C4
77	TP90	GPIO3_B2_AUDIO_EN
78	TP94	SPI_LCD_EN		SPI	GPIO
79	TP95	SPI_CLK			GPIO
80	TP92	SPI1_MOSI			GPIO
81	TP89	SPI1_CSN0			GPIO
82	TP101	I2S0_SDI0		I2S0	GPIO
83	TP91	GPIO3_B3_D		GPIO
84	TP71	MIPI_TXD0P		MIPI/LVDS/RGB	GPIO
85	TP70	MIPI_TXD0N			GPIO
86	TP73	MIPI_TXD1P			GPIO
87	TP72	MIPI_TXD1N			GPIO
88	TP74	MIPI_TXCLKN			GPIO
89	TP75	MIPI_TXCLKP			GPIO
90	TP76	MIPI_TXD2N			GPIO
91	TP77	MIPI_TXD2P			GPIO
92	TP78	MIPI_TXD3N			GPIO
93	TP79	MIPI_TXD3P			GPIO
94	TP80	LCDC_CLK		RGB	GPIO
95	TP107	GPIO3_D3		GPIO
96	TP88	LCD_RST		GPIO	GPIO
97	TP106	PDM_SD3_MIC		PDM	GPIO
98	TP87	BT_PCM_IN		BT_PCM_IN	GPIO
99	TP105	PDM_SD2_MIC		PDM	GPIO
100	TP93	I2S0_LRCK_RX		I2S0	GPIO
101	TP104	PDM_SD1_MIC		PDM	GPIO
102	TP84	LPTE		RGB	GPIO
103	TP85	BT_PCM_OUT		BT_PCM_OUT	GPIO
104	TP83	BT_PCM_SYNC		BT_PCM_SYNC	GPIO
105	TP86	MIPI_LCD_RST		MIPI_LCD_RST	GPIO
106	TP82	BT_PCM_CLK		BT_PCM_CLK
107	TP103	VMIC_EN		PDM_CLK1
108	TP102	PDM_CLK		PDM_CLK0
109	TP81	UART5_RXD		UART5_RXD	GPIO
110	TP59	CIF_D8		DVP	GPIO
111	TP69	I2C2_SDA_CAM		I2C2_SDA_CAM	GPIO
112	TP67	CAM_PDN0		CAM_PDN0	GPIO
113	TP68	I2C2_SCL_CAM		I2C2_SCL_CAM	GPIO
114	TP66	CAM_PDN1		CAM_PDN1	GPIO
115	TP60	CIF_D9		DVP
116	TP65	USRT2_TX		USRT2_TX	GPIO
117	TP61	CIF_VSYNC		DVP	GPIO
118	TP62	CIF_HREF			GPIO
119	TP64	CAM_CLKO			GPIO
120	TP53	CIF_D2			GPIO
121	TP56	CIF_D5			GPIO
122	TP63	CIF_CLKI			GPIO
123	TP58	CIF_D7			GPIO
124	TP55	CIF_D4			GPIO
125	TP57	CIF_D6			GPIO
126	TP54	CIF_D3			GPIO
127	TP45	MIPI_CSI_D1P		MIPI CSI
128	TP46	MIPI_CSI_D1N
129	TP52	MIPI_CSI_D3N
130	TP51	MIPI_CSI_D3P
131	TP50	MIPI_CSI_D2N
132	TP49	MIPI_CSI_D2P
133	TP48	MIPI_CSI_CLKN
134	TP47	MIPI_CSI_CLKP
135	TP43	MIPI_CSI_D0P
136	TP44	MIPI_CSI_D0N
137	TP7	VCC3V0_PMU		3.0V 輸出
138	TP10	VCC_SD		SD 卡供電
139	TP134	SPKP_OUT		喇叭輸出
140	TP12	VCC1V8_DVP		1.8V 輸出供相機
