一、導入所需的庫

import matplotlib.pyplot as plt
import numpy as np
from matplotlib.patches import ConnectionPatch
from matplotlib import cm

matplotlib.patches 模塊中的 ConnectionPatch 類可以用來繪制兩個子圖之間的連線。在雙餅圖等可視化中，可以利用這個類來繪制兩個子圖之間的連線，用以表達它們之間的關系。該類提供了許多參數和方法，可以用來控制連線的樣式和位置等屬性。

ConnectionPatch 用于在 Matplotlib 中添加連線，其主要參數如下：

• xyA：連接線的起始點；

• xyB：連接線的結束點；

• coordsA：起始點的坐標系，默認為 data；

• coordsB：結束點的坐標系，默認為 data；

• axesA：起始點所在的 Axes 對象；

• axesB：結束點所在的 Axes 對象；

• color：連接線的顏色；

• linewidth：連接線的線寬；

• linestyle：連接線的線型。

ConnectionPatch 的常用方法包括：

• set_color：設置連接線的顏色；

• set_linewidth：設置連接線的線寬；

• set_linestyle：設置連接線的線型。

cm是Matplotlib的顏色映射模塊，它提供了一系列的顏色方案，包括了單色調，分段調色和連續漸變調色等多種顏色方案，能夠更好的滿足數據可視化中的需求。

二、準備數據

# 大餅圖數據
labels = ['301', '302', '303', '304', '305', '307', '308', '306']
size = [219324, 94739, 75146, 71831, 54051, 21458, 9990, 50843]
# 大餅圖分裂距離
explode = (0, 0, 0, 0, 0, 0, 0, 0.1)
# 小餅圖數據
labels2 = ['402', '407']
size2 = [12255, 207069]
width = 0.2

這段代碼用于定義大餅圖和小餅圖的數據，并設置大餅圖的分裂距離和小餅圖的寬度。

具體解釋如下：

• labels：定義大餅圖每個分裂塊的標簽，即分別表示哪個區域。

• size：定義大餅圖每個分裂塊的大小，即表示每個區域的數量或占比。

• explode：定義大餅圖每個分裂塊距離餅心的距離，即分裂塊是否需要彈出，這里設置為不彈出。

• labels2：定義小餅圖每個分裂塊的標簽，即分別表示哪個區域。

• size2：定義小餅圖每個分裂塊的大小，即表示每個區域的數量或占比。

• width：定義小餅圖的寬度，這里設置為0.2。

三、繪制雙餅圖

3.1 創建畫布和子圖對象

fig = plt.figure(figsize=(9, 5))
ax1 = fig.add_subplot(121)
ax2 = fig.add_subplot(122)

這部分代碼創建了一個大小為 (9, 5) 的畫布 fig，并在該畫布上添加了兩個子圖 ax1 和 ax2。

其中，fig.add_subplot(121) 表示將畫布分為 1 行 2 列的子圖，選擇第 1 個子圖（即左邊的子圖）；fig.add_subplot(122) 則表示選擇第 2 個子圖（即右邊的子圖）。子圖的編號規則類似于數組索引，行號從上到下從 1 開始遞增，列號從左到右從 1 開始遞增，如 (1, 1) 表示第一行第一列的子圖，(1, 2) 表示第一行第二列的子圖。在這里 121 和 122 分別表示第一行的第一個子圖和第二個子圖。

3.2 繪制大餅圖

ax1.pie(size,
        autopct='%1.1f%%',
        startangle=30,
        labels=labels,
        colors=cm.Blues(range(10, 300, 50)),
        explode=explode)

這段代碼用于在第一個子圖(ax1)中繪制一個餅圖。具體參數的含義如下：

• size: 餅圖的數據，表示每個餅圖塊的大小。

• autopct: 餅圖塊的數據標簽格式，“%1.1f%%” 表示保留一位小數并添加百分號。

• startangle: 餅圖塊的開始角度，30度為起始點，順時針方向旋轉。

• labels: 餅圖塊的標簽，與 size 對應。

• colors: 餅圖塊的顏色，使用了 cm.Blues() 函數生成一個顏色列表。

• explode: 餅圖塊的分裂距離，表示是否與餅圖中心分離。例如 (0, 0, 0, 0, 0, 0, 0, 0.1) 表示最后一個餅圖塊與中心分離 0.1 個半徑長度。

可以根據需要調整這些參數以及其他餅圖的參數來獲得所需的效果。

3.3 繪制小餅圖

ax2.pie(size2,
        autopct='%1.1f%%',
        startangle=90,
        labels=labels2,
        colors=cm.Blues(range(10, 300, 50)),
        radius=0.5,
        shadow=False)

這段代碼用于繪制第二個小餅圖。具體參數含義如下：

• size2：小餅圖的數據，即 [12255, 207069]；

• autopct：格式化鍥形塊的數據標簽，‘%1.1f%%’ 表示保留一位小數，并在后面加上百分號；

• startangle：小餅圖的起始角度，以度數表示，這里設為 90 度，即從豎直方向開始；

• labels2：小餅圖的標簽，即 [‘402’, ‘407’]；

• colors：指定顏色，這里使用 cm.Blues 函數生成一組藍色系列顏色；

• radius：小餅圖的半徑，這里設為 0.5；

• shadow：是否添加陰影，這里設為 False。

在這段代碼中，我們創建了一個名為 ax2 的子區域?qū)ο?，并使?pie 方法繪制了一個小餅圖，將 size2 中的數據作為輸入數據。其他參數指定了鍥形塊的格式、顏色、標簽等屬性，進一步定制了圖形的樣式。

3.4 連接線1，連接大餅圖的上邊緣和小餅圖的餅塊

theta1, theta2 = ax1.patches[-1].theta1, ax1.patches[-1].theta2
center, r = ax1.patches[-1].center, ax1.patches[-1].r
x = r * np.cos(np.pi / 180 * theta2) + center[0]
y = np.sin(np.pi / 180 * theta2) + center[1]
con1 = ConnectionPatch(xyA=(0, 0.5),
                       xyB=(x, y),
                       coordsA=ax2.transData,
                       coordsB=ax1.transData,
                       axesA=ax2, axesB=ax1)

這部分代碼是用來計算連接兩個餅圖的連接線的起點和終點位置，并創建一個 ConnectionPatch 對象用于繪制連接線。

• theta1 和 theta2 分別表示餅圖上最后一個扇形的起始角度和終止角度。

• center 表示餅圖中最后一個扇形的中心點位置。

• r 表示餅圖的半徑。

• x 和 y 表示連接線的終點坐標，其中 x 通過利用三角函數計算出來。

接下來，ConnectionPatch 的參數解釋：

• xyA 表示連接線的起點位置，這里設為 (0, 0.5) 表示在小餅圖上以它的左邊中間位置為起點。

• xyB 表示連接線的終點位置，這里為 (x, y) 表示在大餅圖上以計算得到的 x 和 y 為終點位置。

• coordsA 和 coordsB 表示起點和終點所在的坐標系，這里分別為小餅圖和大餅圖的坐標系。

• axesA 和 axesB 分別表示起點和終點所在的子圖對象，這里分別為小餅圖和大餅圖的子圖對象，即 ax2 和 ax1。

3.5 連接線2，連接大餅圖的下邊緣和小餅圖的餅塊

x = r * np.cos(np.pi / 180 * theta1) + center[0]
y = np.sin(np.pi / 180 * theta1) + center[1]
con2 = ConnectionPatch(xyA=(-0.1, -0.49),
                       xyB=(x, y),
                       coordsA='data',
                       coordsB='data',
                       axesA=ax2, axesB=ax1)

這段代碼用于創建連接線的第二個對象con2。具體解釋如下：

• x 和 y 分別代表了連接線從小餅圖中(-0.1,-0.49)這個點出發，到大餅圖中theta1角度對應的點的終點坐標。其中，theta1是通過訪問ax1.patches[-1].theta1獲得的。

• coordsA 和 coordsB 表示終點和起點坐標的坐標系類型。這里都是 ‘data’ 表示使用數據坐標系，即默認的 x 和 y 坐標值。

• axesA 和 axesB 表示終點和起點所在的子圖對象。其中，axesA 為小餅圖，axesB 為大餅圖。

• 這里使用ConnectionPatch函數創建連接線對象。

3.6 添加連接線

for con in [con1, con2]:
    con.set_color('gray')
    ax2.add_artist(con)
    con.set_linewidth(1)

這段代碼用于設置連接線的顏色和粗細，并將連接線添加到小餅圖的坐標系上。具體來說，循環遍歷連接線對象列表 [con1, con2]，并依次對每個連接線進行以下操作：

• 調用 set_color() 方法設置連接線的顏色為灰色。

• 調用 ax2.add_artist() 方法將連接線添加到小餅圖的坐標系上。

• 調用 set_linewidth() 方法設置連接線的寬度為 1。

3.7 調整子圖布局

fig.subplots_adjust(wspace=0)
plt.show()

這行代碼調整了子圖之間的水平間距，將間距設置為0，即將子圖緊密排列。wspace參數表示子圖之間的寬度間距。具體來說，這行代碼將第一個子圖和第二個子圖之間的間距設置為0，使它們之間沒有空隙。

四、源代碼

import matplotlib.pyplot as plt
import numpy as np
from matplotlib.patches import ConnectionPatch
from matplotlib import cm
# 大餅圖數據
labels = ['301', '302', '303', '304', '305', '307', '308', '306']
size = [219324, 94739, 75146, 71831, 54051, 21458, 9990, 50843]
# 大餅圖分裂距離
explode = (0, 0, 0, 0, 0, 0, 0, 0.1)
# 小餅圖數據
labels2 = ['402', '407']
size2 = [12255, 207069]
width = 0.2
# 創建畫布和子圖對象
fig = plt.figure(figsize=(9, 5))
ax1 = fig.add_subplot(121)
ax2 = fig.add_subplot(122)
# 繪制大餅圖
ax1.pie(size,
        autopct='%1.1f%%',
        startangle=30,
        labels=labels,
        colors=cm.Blues(range(10, 300, 50)),
        explode=explode)
# 繪制小餅圖
ax2.pie(size2,
        autopct='%1.1f%%',
        startangle=90,
        labels=labels2,
        colors=cm.Blues(range(10, 300, 50)),
        radius=0.5,
        shadow=False)
# 連接線1，連接大餅圖的上邊緣和小餅圖的餅塊
theta1, theta2 = ax1.patches[-1].theta1, ax1.patches[-1].theta2
center, r = ax1.patches[-1].center, ax1.patches[-1].r
x = r * np.cos(np.pi / 180 * theta2) + center[0]
y = np.sin(np.pi / 180 * theta2) + center[1]
con1 = ConnectionPatch(xyA=(0, 0.5),
                       xyB=(x, y),
                       coordsA=ax2.transData,
                       coordsB=ax1.transData,
                       axesA=ax2, axesB=ax1)
# 連接線2，連接大餅圖的下邊緣和小餅圖的餅塊
x = r * np.cos(np.pi / 180 * theta1) + center[0]
y = np.sin(np.pi / 180 * theta1) + center[1]
con2 = ConnectionPatch(xyA=(-0.1, -0.49),
                       xyB=(x, y),
                       coordsA='data',
                       coordsB='data',
                       axesA=ax2, axesB=ax1)
# 添加連接線
for con in [con1, con2]:
    con.set_color('gray')
    ax2.add_artist(con)
    con.set_linewidth(1)
# 調整子圖布局
fig.subplots_adjust(wspace=0)
# 顯示圖像
plt.show()

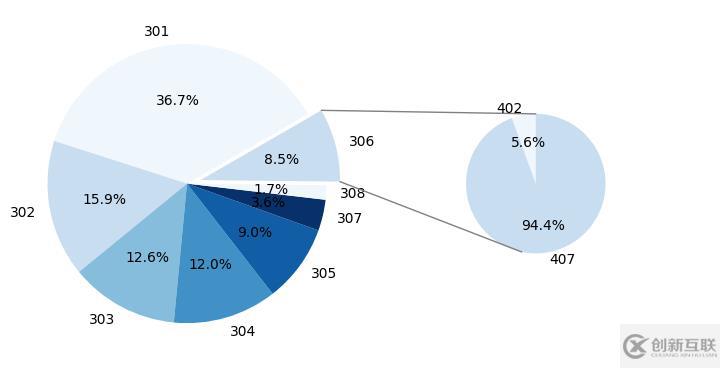

可視化結果為：

關于“在Python中如何繪制帶有連接線的雙餅圖”的內容就介紹到這里了，感謝大家的閱讀。如果想了解更多行業相關的知識，可以關注創新互聯行業資訊頻道，小編每天都會為大家更新不同的知識點。
