基本MPF架構介紹

 class-map:什么流量,對流分類

    3-4層：源目ip，協議號，端口

    5-7層：應用層http ftp telnet

 policy-map：添加多個類，為每個類做什么動作

   3-4層:較簡單

    5-7層:限速，屏蔽關鍵字，比較復雜

 service-policy：在哪里 匹配哪個class 執行哪個policy

class-map

ASA(config)# class-map 3-4  ASA(config-cmap)# match ? mpf-class-map mode commands/options:   access-list                 Match an Access List   any                         Match any packet   default-inspection-traffic  Match default inspection traffic:                                ctiqbe----tcp--2748      dns-------udp--53                                      ftp-------tcp--21        gtp-------udp--2123,3386                               h423-h325-tcp--1720      h423-ras--udp--1718-1719                               http------tcp--80        icmp------icmp                                         ils-------tcp--389       ip-options-----rsvp                                    mgcp------udp--2427,2727 netbios---udp--137-138                                 radius-acct----udp--1646 rpc-------udp--111                                     rsh-------tcp--514       rtsp------tcp--554                                     sip-------tcp--5060      sip-------udp--5060                                    skinny----tcp--2000      smtp------tcp--25                                      sqlnet----tcp--1521      tftp------udp--69                                      waas------tcp--1-65535   xdmcp-----udp--177         dscp                        Match IP DSCP (DiffServ CodePoints)    //ip包中tos里的字段   flow                        Flow based Policy            //定義流   port                        Match TCP/UDP port(s)           precedence                  Match IP precedence   rtp                         Match RTP port numbers     //語音流量（ip udp rtp video/audio）   tunnel-group                Match a Tunnel Group      //IPSec的tunnel里每條流（流由上面的flow 定義）的流量

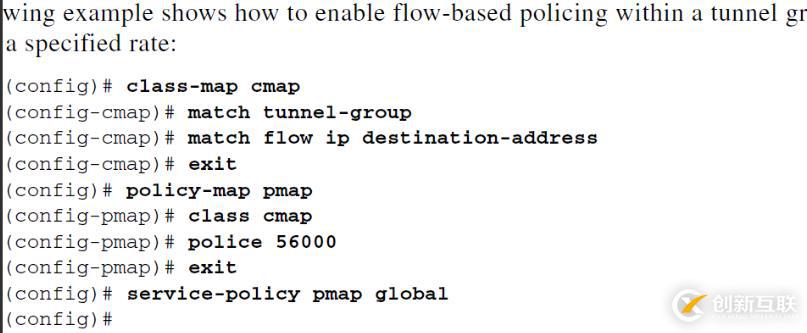

flow與tunnel-group示例：將tunnel里的每條流（以不同目的ip區分流）限速56k

policy-map

為每一個流量定義行為

• • 發送流量到AIP-SSM    //送往IPS 過濾檢查是否有危險代碼

  • 發送流量到CSC-SSM     //送往防病毒模塊 查看是否有病毒

  • 發送Netflow信息        //將匹配的流量信息發到網管

  • Qos對流量?jī)?yōu)先處理        //優先級

  • Qos對流量進行police或shape處理    //限速

  • 運用層監控

  • 配置高級連接設置        //大連接數，半開連接等等

全局和每一個接口只能配置一個policy map

在一個policy map中，行為處理的順序如下。
  QoS 入方向流量的policing
  高級連接設置
  CSC-SSM
  運用層監控
  AIP-SSM
  QoS 出方向流量的policing
  QoS 優先級隊列

  QoS 流量shaping

Service Policy
1.運用policy map到一個接口，或者全局運用到所有接口
2.策略的方向基于policy map的運用
   每接口:歸類和行為被運用到兩個方向上
   全局:歸類和行為被運用到所有接口的入方向

   policing(出入都可)， shaping（出）和priority（出）例外

MPF對網管流量的控制

1.網絡策略僅僅只控制穿越的流量

2.使用管理策略來控制抵達ASA的流量
3.只有一部分匹配功能可以使用
4.只有一部分行為可以使用

class-map

ASA(config)# class-map type management Management_Telnet_Traffic ASA(config-cmap)# match port tcp eq telnet ASA(config-cmap)# exit

policy-map

ASA(config)# policy-map inside       //這個inside是個名字，由于一個接口只能用一個policy，取名方便識別 ASA(config-pmap)# class Management_Telnet_Traffic        //添加一個類 ASA(config-pmap-c)# set connection conn-max 1 embryonic-conn-max 0 //動作：大連接數為1，半連接數無限制 ASA(config-pmap-c)# exit

service-policy

ASA(config)# service-policy inside interface inside     //運用到接口：第一個inside是名字 ASA(config)# telnet 0 0 inside         //開啟Telnet ASA(config)# passwd cisco                //遠程登錄需要密碼

MPF基本狀態監控特性

ASA默認只對TCP/UDP流量進行狀態監控，ICMP ping和ESP默認禁止

icmp:直接在默認全局policy里的class中加個inspect icmp

policy-map global_policy  class inspection_default   inspect icmp

esp:ipsec分協商和加密，協商部分是UDP故能生成cnnection 表，但加密部分不能生成表項，故出去了回不來

access-list ESP extended permit esp any any class-map ESP   match access-list ESP    policy-map global_policy   class ESP     inspect ipsec-pass-thru

ASA會話超時

如果出現TCP連接關閉事件，或閑置超時事件，會話表項會被刪除

等待SYN/ACK   超時時間30s

半關閉     10分鐘    tcp 是雙向的，單向存在的時間

閑置時間    1小時    沒數據包的連接 idle時間

Telnet的connection表項超時時間DCD

access-list global_mpc_1 extended permit tcp 10.1.1.0   255.255.255.0 host 202.100.1.1 eq telnet    class-map Client-to-Server-Telnet   match access-list global_mpc_1    policy-map global_policy   class Client-to-Server-Telnet     set connection timeout idle 4:00:00 reset dcd 0:15:00 5     //超時后會清除connection表項  reset：清除表后還會向兩邊發送reset報文，使得兩端也清除連接信息     // dcd（探測鄰居存活）:每15分鐘檢測一次，5次超時則清除

ASA默認對穿越流量不減TTL，也可激活

（順便提下，win的tracert發得是icmp報文，而路由器traceroute發的是UDP報文）

class-map Traceroute   match access-list Traceroute        //acl抓包看看端口33434，自己對著寫，記得放行流量 policy-map global_policy   class Traceroute     set connection decrement-ttl    //ttl減一

    穿越ASA 別人寫的就是好..

MPF TCP規范化

ASA對IP分片的處理

1.緩存一個數據包的所有分片，直到所有分片被收齊。
2.確認分片被適當?shù)那蟹帧?br />3.重組裝IP分片，并對其進行TCP規范化和運用層監控處理。

4.發送分片就和收到它們的時候一樣

ASA(config)# fragment ? configure mode commands/options:   chain       Configure maximum number of elements in a fragment set //一個包最多 多少個分片   reassembly  Configure reassembly option   size        Configure maximum number of blocks in database  //每個接口最多緩存1000個分片   timeout     Configure number of seconds to assemble a fragment set //一個包多少S內沒有收到全部分片完成重組。則全部丟棄 ASA(config)# fragment size 1000 Outside  ASA(config)# fragment chain 24 Outside  ASA(config)# fragment timeout 5 Outside

MPF TCP規范化

1.確認遵循TCP協議，并且阻止逃避***
2.默認情況下，只是允許最小的TCP特性（option字段全部置1）
3.執行TCP初始化序列號擾亂以保護內部主機（防止會話挾持）

4.為上層監控提供對字節流的重組裝

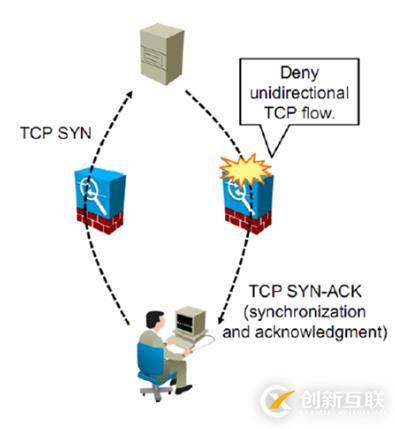

這會導致異步鏈路的一些鏈接建立失?。ㄈ鐃cp的握手）:

解決：采用TCP狀態化旁路（TCP Bypass）

  TCP Bypass用MPF歸類特定流量，以訪問控制列表對待這些流量，同時也關閉了ASA對這些流量的三層監控，認證代理和TCP規范化處理，故只能旁路可信流量

實驗：TCP Bypass

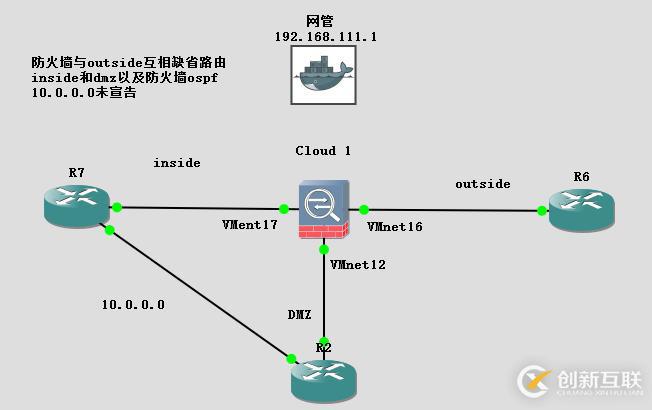

inside的lo0訪問DMZ的lo0口，走的是ospf過防火墻

DMZ(config)#ip route 7.7.7.7 255.255.255.255 10.0.0.72    //在DMZ上添加指向inside的lo0靜態路由

當inside的lo0 Telnet DMZ的lo0時，去的包過防火墻而回來的包走的10.0.0.0網段，形成異步鏈路

Telnet默認是不通的：

但可以ping，不受影響

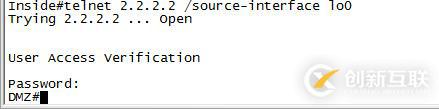

ASA(config)# access-list tcpbypass permit tcp host 7.7.7.7 host 2.2.2.2 eq tel ASA(config)# class-map tcpbypass  ASA(config-cmap)# match access-list tcpbypass ASA(config-cmap)# exit ASA(config)# policy-map tcpbypass ASA(config-pmap)# class tcpbypass ASA(config-pmap-c)# set connection advanced-options tcp-state-bypass ASA(config-pmap-c)# exit ASA(config)# service-policy tcpbypass interface inside

ASA(config)# show conn detail  Flags: B - initial SYN from outside, b - TCP state-bypass or nailed, TCP DMZ: 2.2.2.2/23 inside: 7.7.7.7/55245,     flags b , idle 3m47s, uptime 3m50s, timeout 1h0m, bytes 31

這種connection表項無法正常檢測到鏈路是否終結，只能等超時清除

實驗：BGP 穿越ASA

*Mar  1 01:08:35.219: %TCP-6-BADAUTH: No MD5 digest from 2.2.2.2(179) to 7.7.7.7(15325) (RST //原由：經過bgp md5（tcp頭部+密碼+偽首部->hash）散列后的值會在bgp的報文中添加option為tcp的字段，type類型為19      而ASA會將tcp type=19 的option字段全改成1了,并

MPF支持動態運用協議

Cisco ASA默認嗅探很多動態協議（FTP,HTTP），只需ACL放行初始化會話，ASA會自動放行后續會話

FTP：

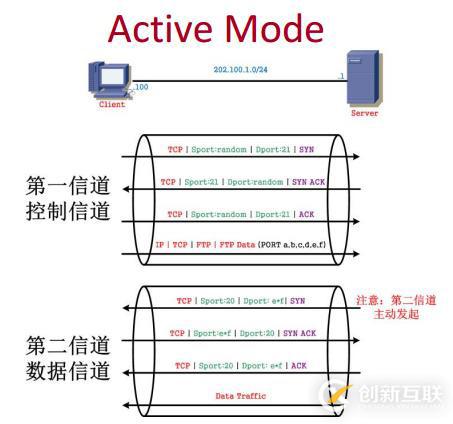

 高優先級 以主動模式訪問 低優先級的FTP時

  第一信道：由高優先級先發起的，會建立connection會話，也能回來

  第二信道：由低先發起，但ASA已經嗅探到第一信道的port數據，根據port建立了對應的connection會話，所以第二信道能通

  但當FTP的端口不是21

  第一信道：高到低能建立conn

  第二信道：由于端口不是21，ASA并不知道是FTP，沒有記錄port信息，也就沒有conn表項，低到高，通不了

class-map New-FTP     match port tcp eq 2121    //FTP自定義端口 policy-map global_policy     class New-FTP         inspect ftp

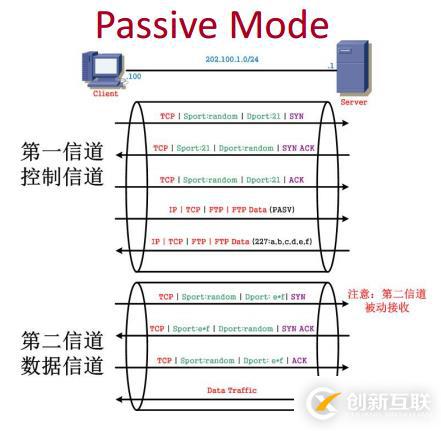

  被動發起都是client，怎么都能通，除非client在低優先級，那么acl放行第一信道即可，如果不是21，第二信道也要放

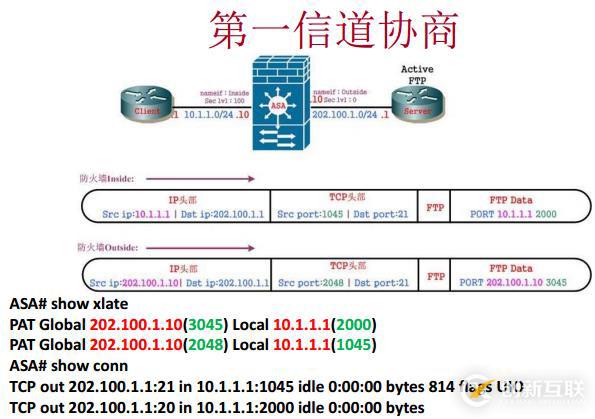

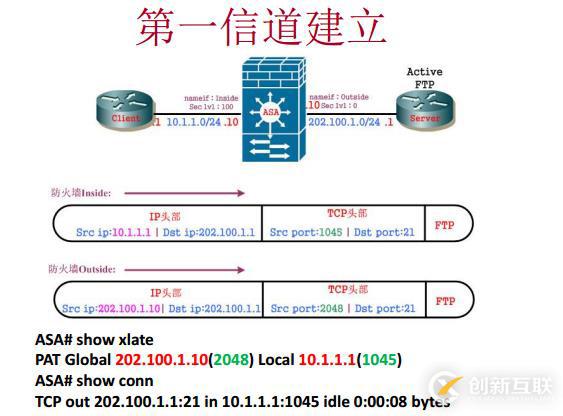

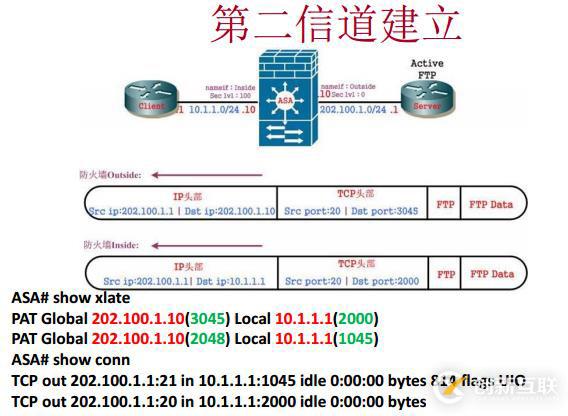

以下是做了PAT的FTP，ASA會修改port數據，ip，端口發給外網，自動建立conn和PAT表項

MPF運用層策略

DNS..............

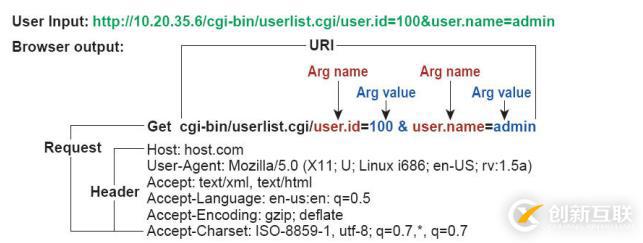

配置MPF URL過濾

定義URL過濾服務器: url-server (DMZ) vendor websense host 192.168.1.100 定義需要過濾的流量: filter url http 10.1.1.0 255.255.255.0 0.0.0.0 0.0.0.0 allow //allow表示服務器掛了就放行配置正則表達式: regex Shrun "sh/run" regex WWWCisco www.cisco.com 配置運用層監控類型的Class-Map: class-map type inspect http match-all Match-HTTP-Class match request header host regex WWWCisco match not request uri regex Shrun 配置運用層監控類型的Policy-Map: policy-map type inspect http Control-HTTP parameters protocol-violation action reset class Match-HTTP-Class reset 調用運用層監控類型的Policy-Map: policy-map global_policy class inspection_default inspect http Control-HTTP

配置ESMTP運用層控制
配置運用層監控類型的Policy-Map: policy-map type inspect esmtp Control-ESMTP match header length gt 4096 reset 調用運用層監控類型的Policy-Map: policy-map global_policy class inspection_default no inspect esmtp inspect esmtp Control-ESMTP

MPF連接控制與TCP Intercept

access-list global_mpc extended permit tcp any host   202.100.1.1 eq www class-map Connection-Control   match access-list global_mpc policy-map global_policy   class Connection-Control     set connection conn-max 1000 embryonic-conn-max 600 per-client-max 10 per-client-embryonic-max 5

MPF實現QoS

有兩種方式實現QoS:

    Policing:丟棄超時速率限制的流量；支持對一個接口出入流量配置；丟棄會造成TCP重傳

    Shaping：緩存超過限制的流量；只支持對一個接口的出流量配置；緩存會減少TCP重傳，但會造成抖動

    Priority Queuing：優先隊列

Policing

配置HTTP限速     內部接口入方向 class-map HTTP-Traffic   match port tcp eq www policy-map Inside-policy   class HTTP-Traffic     police input 1000000 1500 service-policy Inside-policy interface Inside 配置ICMP限速     外部接口出方向 access-list Outside_mpc extended permit icmp any any class-map ICMP-Traffic   match access-list Outside_mpc policy-map Outside-policy   class ICMP-Traffic     police output 56000 1500 service-policy Outside-policy interface Outside

Shaping
出接口 policy-map Outside-policy   class class-default     shape average 10000000 service-policy Outside-policy interface Outside

Priority Queuing

1.Cisco ASA默認為一個接口收到的流量執行best‐effort隊列
2.best‐effort隊列是一個基于FIFO機制的服務
3.應該在一個接口為那些延時敏感的流量，例如:語音流量創建一個優
先級隊列。
4.Cisco ASA在移動數據包到best‐effort隊列之前，首先騰空優先級隊列
5.使用Cisco MPF配置優先級隊列

priority-queue Outside   tx-ring-limit 128 （硬件隊列 大512）        //只有當硬件隊列滿了，設備發生擁塞了，才會使用到軟件隊列   queue-limit 2048 （軟件隊列 大2048）        //此隊列機制都有各自的調度機制和丟棄機制 class-map VoIP   match dscp ef            //通過dscp字段是否為ef判斷語言 policy-map Outside-policy   class VoIP     priority service-policy Outside-policy interface Outside
