    我們公司內網與機房服務器為了實現用內網IP通信的功能，故使用了linux的IP gre隧道的方式。使得公司內部可以直接通過路由直連的方式訪問機房服務器。

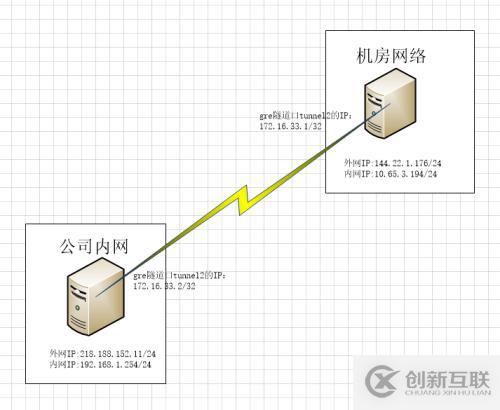

拓撲圖如下：

   注:拓撲中的外網IP為虛構的IP。



    可以看到，公司和機房的服務器上各有一個內網IP和外部IP。gre隧道的原理就是把兩臺服務器的外網IP進行綁定，在兩個外網IP直接建立一條隧道tunnel2。tunnel2對服務器看來，就像一個網口，直連著隧道的另一邊。

   這里給tunnel配置一個新的IP段：172.16.33.1/2

具體配置：

218.188.152.11：

開啟路由轉發，加載gre協議模塊 # echo 1 > /proc/sys/net/ipv4/ip_forward # modprobe ip_gre 創建隧道tunnel2，添加一虛擬網段172.16.33.0/24 # ip tunnel add tunnel2 mode gre local 218.188.152.11 remote 144.22.1.176 ttl 255 dev eth2 # ip addr add 172.16.33.2 dev tunnel2 peer 172.16.33.1/32 # ip link set dev tunnel2 up    添加一條路由到通過隧道到機房內網的路由 # ip route add 10.65.3.0/24 dev tunnel2

144.22.1.176:

開啟路由轉發，加載gre協議模塊 # echo 1 > /proc/sys/net/ipv4/ip_forward # modprobe ip_gre 創建隧道tunnel2，添加一虛擬網段172.16.33.0/24 # ip tunnel add tunnel2 mode gre local 144.22.1.176 remote 218.188.152.11 ttl 255 dev em1 # ip addr add 172.16.33.1 dev tunnel2 peer 172.16.33.2/32 # ip link set dev tunnel2 up    添加一條路由到通過隧道到公司內網的路由 # ip route add 192.168.1.0/24 dev tunnel2

查看路由

218.188.152.11：

# netstat -nr Kernel IP routing table Destination     Gateway         Genmask         Flags   MSS Window  irtt Iface 172.16.33.1     0.0.0.0         255.255.255.255 UH        0 0          0 tunnel2 192.168.1.0     0.0.0.0         255.255.255.0   U         0 0          0 eth0 10.65.3.0       0.0.0.0         255.255.255.0   U         0 0          0 tunnel2 0.0.0.0         xx.xx.xx.xx    0.0.0.0         UG        0 0          0 eth0

   內網服務器多了172.16.33.1,10.65.3.0/24的兩條路由，網關為gre隧道，通過隧道到達機房服務器。

144.22.1.176:

# netstat -nr Kernel IP routing table Destination     Gateway         Genmask         Flags   MSS Window  irtt Iface 172.16.33.2     0.0.0.0         255.255.255.255 UH        0 0          0 tunnel2 192.168.1.0     0.0.0.0         255.255.255.0   U         0 0          0 tunnel2 10.65.3.0       0.0.0.0         255.255.255.0   U         0 0          0 em2 0.0.0.0         xx.xx.xx.xx    0.0.0.0         UG        0 0          0 em1

   機房服務器多了172.16.33.2,192.168.1.0/24的兩條路由，網關為gre隧道，通過隧道到達機房服務器。

測試網絡連通：

218.188.152.11：

# ping 172.16.33.2 PING 172.16.33.2 (172.16.33.2) 56(84) bytes of data. 64 bytes from 172.16.33.2: icmp_seq=1 ttl=64 time=0.048 ms 64 bytes from 172.16.33.2: icmp_seq=2 ttl=64 time=0.059 ms --- 172.16.33.2 ping statistics --- 2 packets transmitted, 2 received, 0% packet loss, time 1021ms rtt min/avg/max/mdev = 0.048/0.053/0.059/0.009 ms # ping 10.65.3.194 PING 10.65.3.194 (10.65.3.194) 56(84) bytes of data. 64 bytes from 10.65.3.194: icmp_seq=1 ttl=64 time=7.96 ms 64 bytes from 10.65.3.194: icmp_seq=2 ttl=64 time=7.63 ms --- 10.65.3.194 ping statistics --- 2 packets transmitted, 2 received, 0% packet loss, time 1100ms rtt min/avg/max/mdev = 7.638/7.799/7.960/0.161 ms

   公司服務器可以直接ping通對端機房服務器的gre ip以及內網IP。

144.22.1.176:

# ping 172.16.33.1 PING 172.16.33.1 (172.16.33.1) 56(84) bytes of data. 64 bytes from 172.16.33.1: icmp_seq=1 ttl=64 time=0.018 ms 64 bytes from 172.16.33.1: icmp_seq=2 ttl=64 time=0.016 ms --- 172.16.33.1 ping statistics --- 2 packets transmitted, 2 received, 0% packet loss, time 1274ms rtt min/avg/max/mdev = 0.016/0.017/0.018/0.001 ms # ping 192.168.1.254 PING 192.168.1.254 (192.168.1.254) 56(84) bytes of data. 64 bytes from 192.168.1.254: icmp_seq=1 ttl=64 time=7.81 ms 64 bytes from 192.168.1.254: icmp_seq=2 ttl=64 time=7.97 ms --- 192.168.1.254 ping statistics --- 2 packets transmitted, 2 received, 0% packet loss, time 1232ms rtt min/avg/max/mdev = 7.810/7.894/7.978/0.084 ms

    反過來，機房服務器也可以直接ping通對端公司服務器的gre ip以及內網IP。
